16
серия TIG
Выход из режима регулировки:
Выход осуществляется путем нажатия клавиши выбора пара-
метров ММА – сварки после регулировки. В этот момент новое значение критического напряже-
ния вступает в силу и будет автоматически сохранено.
Обратите внимание:
В обычных условиях значение критического напряжения должно быть
выше 60 В. Если его значение чрезмерно мало, то в процессе сварки будет иметь место частый
разрыв дуги.
Таблица 7.2 Рекомендуемые параметры сварки электродом (ММА)
Диаметр электрода (мм)
Рекомендуемое значение
сварочного тока (A)
Рекомендуемое значение
рабочего напряжения (В)
1.2
20 - 40
20 - 22
1.6
30 - 60
21 - 23
2.0
50 - 90
22 - 24
2.5
80 - 120
23 - 25
3.2
100 - 140
24 - 26
4.0
140 - 180
26 - 28
4.8
180 - 220
27 - 29
6.0
220 - 255
28 - 31
• Эта таблица режимов для сварки низкоуглеродистой стали. Для работы с другими материалами, пожалуйста, изучите соот-
ветствующие справочные материалы.
7.3 ММА - сварка электродом с покрытием (переменный ток)
T0- Возбуждение дуги (0 - 1 s)
T1-Период тока (20 мс), частота = 50 Гц
I0-Стартовый ток
I1-Сварочный ток
В режиме сварки электродом с покрытием переменным током, регулировка всех параметров (см.
Рисунок 7.3) совпадает с таковой в режиме сварки электродом с покрытием постоянным током
MMA исключением того, что тяга = 0.

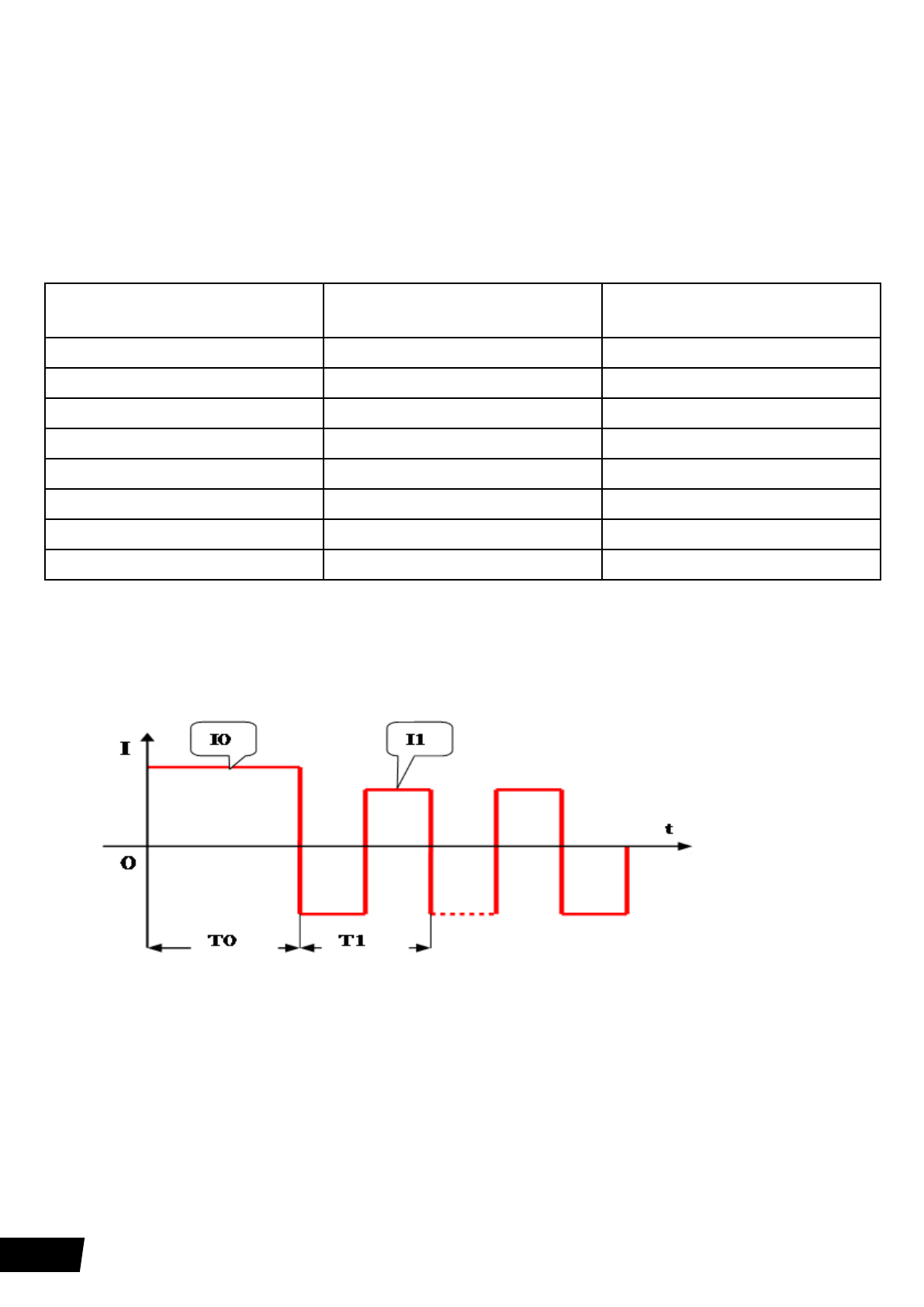

Рис. 7.3 График изменения значений тока и напряжения при сварке ММА переменным током.
