21
В аппарате существует 20 режимов управления TIG сварки, режимы от 0 по 15 не могут про-
граммироваться пользователем, а режимы с 16 по 19 являются программируемыми. Если вы
хотите запрограммировать режим управления TIG-сварки, пожалуйста, изучите инструкцию по
программированию режимов TIG- сварки (см. Приложение)
Режим управления TIG-сварки должен выбираться в соответствии с техническими требовани-
ями и профессионализмом пользователя. Все 20 режимов управления TIG сварки перечислены в
таблице 9-9, ниже приведены объяснения используемых условных обозначений:
7.10 Импульсная TIG-сварка переменным током сложной волной
tc-Время катодного тока,
tp-Период переменного тока
Tp-Пиковое значение времени импульса переменного тока,
T-Импульсный период
Импульсная TIG сварка переменным током - почти то же самое, что и прямоугольная волна пере-
менного тока сварки TIG, отличия лишь в том, что импульсная TIG- сварка переменного тока изме-
няется в зависимости от импульсного и пикового тока, и базовый ток сгенерирован, так что сва-
рочным током управляет импульс низкой частоты. Предварительно установленный пиковый ток
и основной ток приобретают пиковое значение импульса низкой частоты (среднее значение) и
базовое значение соответственно. Частота импульсов (1/T) имеет более низкое значение и может
быть скорректирована между значениями: 0.5 Гц и 5 Гц. Отношение длительности импульса
(Tp/T) может быть скорректировано между значениями: 10 % и 90 %.
Для выбора параметра прямоугольной волны переменного тока и его установок, пожалуйста,
перейдите к соответствующему режиму TIG сварки переменным током. Для получения значений
частоты импульсов и отношения длительности импульса, перейдите к параметру: импульсная TIG
сварка постоянным током.
Текущее изменение постоянного тока сложной волны импульсного сварочного тока
Эта машина может получить сложную форму волны TIG сварки, осуществляющую процесс в про-
граммируемом режиме Специальная импульсная сварка может быть получена в режиме TIG по-

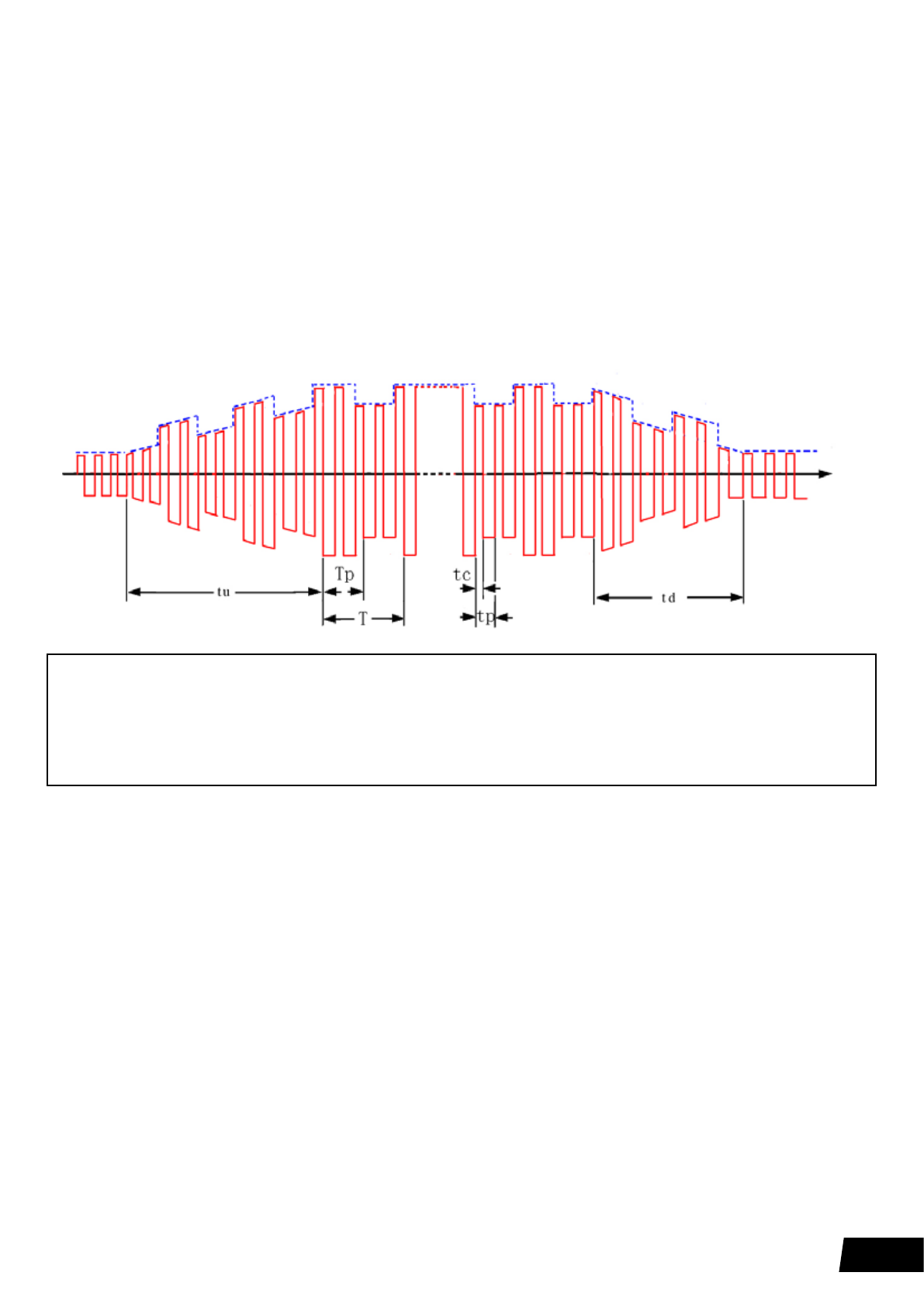

Рис. 7.9. Волна импульсов переменного тока TIG сварки
Содержание
- 3 ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ПРОДУКЦИИ СТАНДАРТАМ ЕС; ных данным руководством.
- 4 серия TIG; Техника безопасности; Дым и газ могут быть вредны для здоровья.
- 5 Горячая заготовка может стать причиной серьезных ожогов.; зону сварки до консультации с врачом.; Движущиеся части оборудования могут нанести серьезные травмы.; таких как вентилятор.; обращайтесь за помощью к профессионалам.
- 7 Электрическая схема; Рис 3.1 Электрическая схема
- 8 Основные характеристики; Тип
- 9 Устройство панелей
- 10 —Зона выбора режима сварки; Рис 6.1 Панель управления аппарата
- 11 Рис 6.2 Схема зоны установки параметров сварки ММА
- 12 —Зона установки параметров TIG-сварки; Рис 6.3 Схема зоны установки параметров TIG-сварки
- 13 Установка параметров сварки; Выбор и регулировка параметров сварки; параметры, значения которых будут отображаться.; Сохранение заданных параметров; Рис 6.5 Задняя панель
- 15 Называется также, иногда «возбуждение дуги; Возбуждение дуги током с высоким значением:; Называется также «горячий старт». Задайте; Регулировка критического напряжения:; После входа в режим регулировки напряжения
- 16 Выход из режима регулировки:; Выход осуществляется путем нажатия клавиши выбора пара-; Таблица 7.2 Рекомендуемые параметры сварки электродом (ММА); Рекомендуемое значение
- 17 TIG – сварка постоянным током; ток возбуждения дуги, появляющийся при нажатии кнопки на горелке,; Время подачи газа перед сваркой; - время, проходящее с открытия подачи газа путем нажатия; Время подачи газа после сварки; – время, проходящее от выключения сварочного тока до пе-
- 18 Диаметр электрода; Рис. 7.5 График изменения тока в импульсной TIG – сварке
- 19 Точечная TIG – сварка
- 21 Импульсная TIG-сварка переменным током сложной волной
- 26 СБОРКА И ЭКСПЛУАТАЦИЯ; Организация рабочего места
- 27 ключателя сети на блоке выключателя в положение «выкл.»; Обратите внимание – любые действия при
- 29 Работа в режиме ММА – сварки электродами с покрытием
- 30 Педаль дистанционного управления
- 32 ние потока, установкой дополнительных фильтров.
- 33 Диагностика неисправностей; ПРЕДУПРЕЖДЕНИЕ; Неисправность
- 34 MMA
- 35 TIG; Таблица 9.2. Сигналы тревоги и методы устранения сбоев
- 36 Техническое обслуживание; лятор, во избежание травм и поломок аппарата.
- 37 изолируйте это место или замените кабель.; Взрыв деталей аппарата может быть причиной травм.; ваться или привести к взрыву других компонентов аппарата.; Статическое электричество может повредить электронную плату.; тронными платами и их компонентами.
- 38 ПРИЛОЖЕНИЕ: ИНСТРУКЦИЯ ПО ПРОГРАММИРОВАНИЮ В РЕЖИМЕ TIG СВАРКИ.; разделе приведены описания режимов, с заданием времени.
- 39 Основные шаги для создания серии кодов рабочего режима:; выделите много отдельных шагов.; Советы по созданию серии кодов рабочего режима.
- 40 Таблица П.1 Список последовательностей кодов в режиме TIG- сварки.
- 41 Таблица П.2 Функции кодов в режиме TIG- сварки; КОД; Если X
- 42 Определение команды X:; клавиши выбора параметров, отображаемых на дисплее.
