13
6.3 Задняя панель (на примере аппарата TIG 500PАС/DС(J1210), рисунок 6.5)
7. Установка параметров сварки
Выбор и регулировка параметров сварки
Нажмите клавишу “ ” в зоне выбора показателей, отражаемых на дисплее, чтобы выбрать
параметры, значения которых будут отображаться.
Нажмите клавишу “ ” в зоне выбора режима сварки чтобы выбрать нужный режим.
Нажмите клавишу “ ”или “ ” в зоне установки параметров TIG сварки, чтобы выбрать нужные
параметры (доступны только в режиме TIG-сварки).
Нажмите клавишу“ ” в зоне установки параметров MMA сварки, чтобы выбрать нужные пара-
метры (доступна только в режиме MMA сварки)
Используйте регулятор для установки и корректировки значений выбранных параметров.
Сохранение заданных параметров
Заданные параметры автоматически сохраняются в текущей группе параметров (параметры не
сохраняются в случае, если после их задания сварка не производилась, и аппарат был выключен
в течение 5 секунд). При включении аппарата снова, в данной группе параметров сохраняются
значения параметров, использовавшиеся в предыдущий раз. В данном аппарате нет функции со-
хранения параметров вручную.
Группа параметров (Режим сварки)
Пользователям доступны 5 групп параметров для сохранения параметров сварки, все параме-
тры MMA-сварки, TIG-сварки постоянным током и импульсной TIG-сварки могут быть сохранены
в каждой группе параметров. Каждый раз, при включении аппарата, он остается в той группе

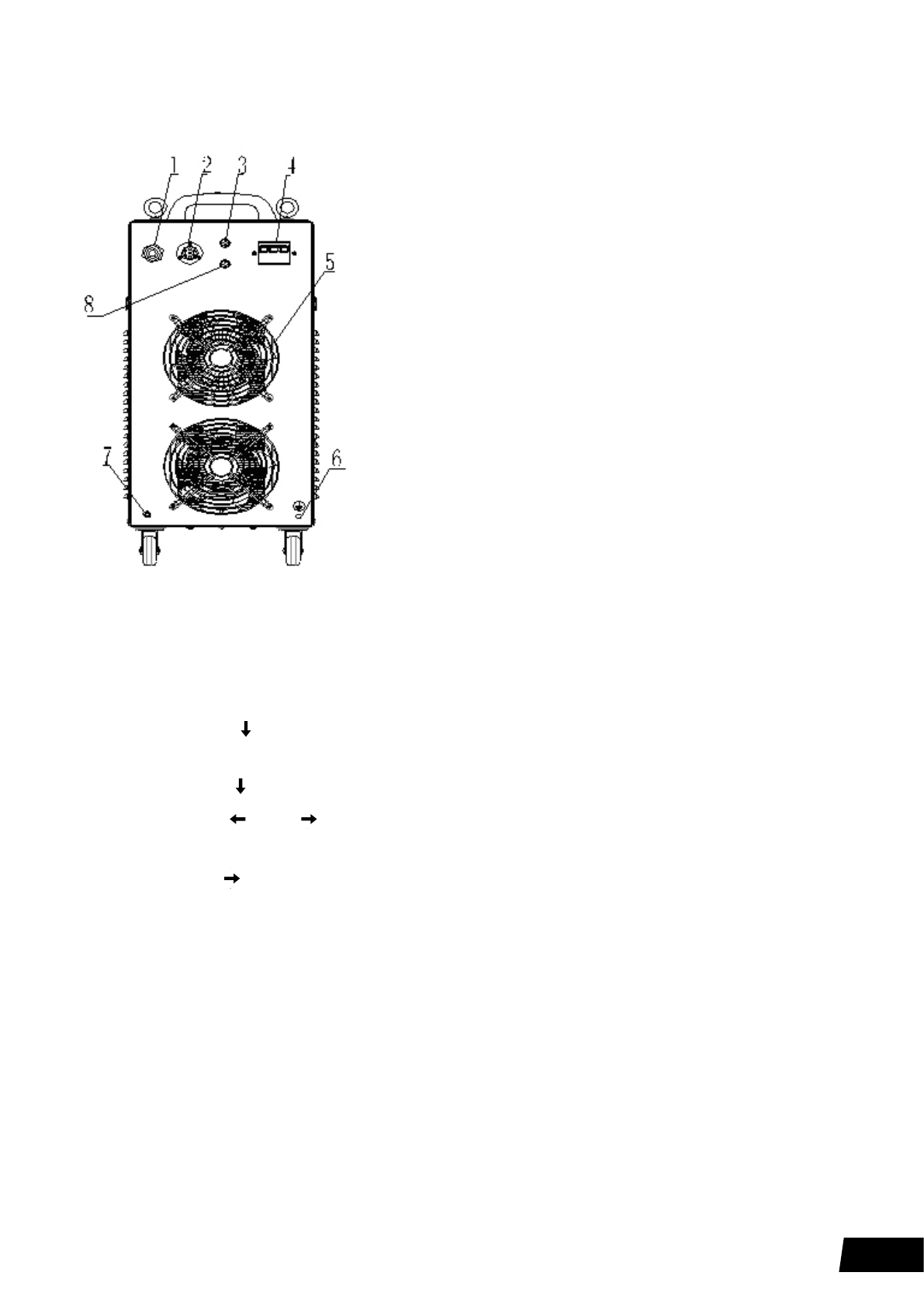

Рис 6.5 Задняя панель
1. 3-фазовое входное (4-проводное) поле
кабельной коробки
2. Разъём синх/автом. для дублирующей
машины синхронизции сварки, автоматическо-
го сварочного оборудования или цифрового
дистанционного управления.
3. Разъём для стока воды
4. Выключатель питания
5. Защита вентилятора
6. Клемма заземления
7. Входное отверстие для газа
8. Разъем подключения RS-485 (для связи с
дополнительным оборудованием)
