56

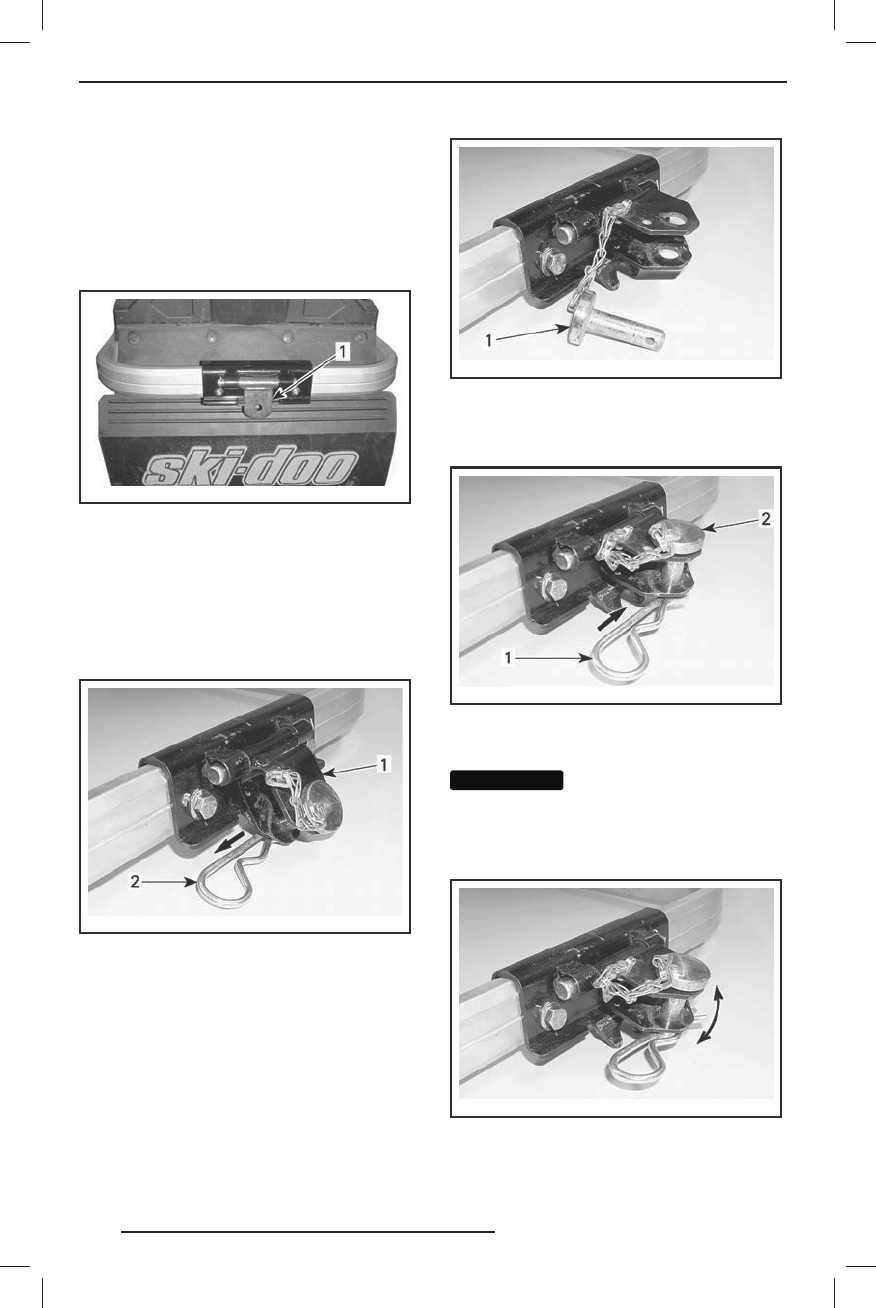

Сцепное устройство
(язычкового типа)
Чтобы прицепить оборудование к сцеп-
ному устройству, закрепите буксиро -
в о ч н у ю т я г у к п р о у ш и н е с ц е п н о г о
устройств а, используя фиксирующий
палец.
mmo2 011 -002 -10 0_ b
СЦЕПНОЕ УСТРОЙСТВО ( ЯЗЫЧКОВОГО ТИПА)
1. Проушина
Сцепное устройство (типа C)
П о р я д о к и с п о л ь з о в а н и я с ц е п н о г о
устройства:
Сняв проволочный фиксатор, отсоеди -
ните сцепное устройство от опоры.
mmo2 008 -003 -07 0_ a
СЦЕПНОЕ УСТРОЙСТВО (ТИПА C )
1. Сцепное устройство
2. Проволочный фиксатор
Извлеките палец из сцепного устрой -
ства и присоедините буксирную тяг у.
mmo2 008 -003 -07 1_ a
ТИПОВОЙ ВАРИАНТ
1. Палец
Закрепите палец с помощью проволоч -
ного фиксатора.
mmo2 008 -003 -07 2_ a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание повреж-
дений снегохода отсоединяйте сцеп-
ное устройство от опоры. Убедитесь,
что при буксировке сцепное устрой-
ство перемещается свободно.
mmo2 008 -003 -07 3_ a
ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩ АТЬСЯ СВОБОДНО
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo Tundra Series.indb 56
`13 Ski-Doo Tundra Series.indb 56
08.10.2012 12:24:29
08.10.2012 12:24:29
