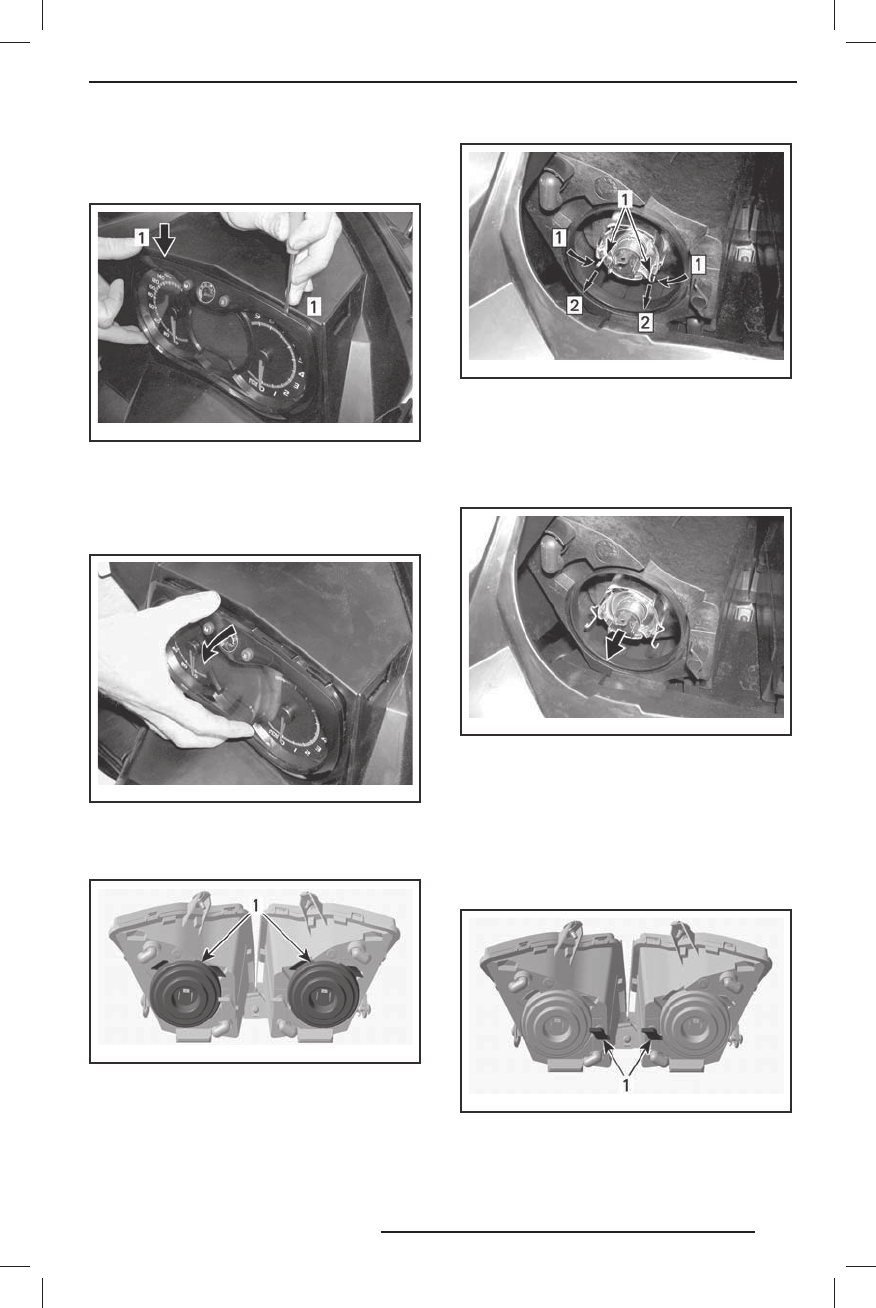

1. С п о м о щ ь ю м а л е н ь к о й о т в ё р т к и
освободите защёлки информацион -
ного центра.
mmo2 007 -009 -06 1_ a
ТИПОВОЙ ВАРИАНТ
1. Защёлки
2. Осторожно потяните многофункцио -
нальный центр и отведите его в сто -
рону.
mmo2 007 -009 -06 2_ a
ТИПОВОЙ ВАРИАНТ
3. Отсоедините разъём перегоревшей
лампы. Снимите резиновый чехол.
mmo2 007 -009 -02 2_ a
1. Резиновый чехол
4. Одновременно сожмите и потяните
оба конц а фиксатора, чтобы извлечь
лампу.
mmo2 007 -009 -06 3_ a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка
5. Извлеките и замените лампу. Уста -
новка осуществляется в последова -
тельности, обратной снятию.
mmo2 007 -009 -06 4_ a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «
ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ
». Д ля р ег у -
лировки направления светового пу чка
вращ айте рукоятк у.
mmo2 007 -009 -02 3_ a
ТИПОВОЙ ВАРИАНТ
1. Р укоятки
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Ski-Doo Tundra Series.indb 105
`13 Ski-Doo Tundra Series.indb 105
08.10.2012 12:24:34
08.10.2012 12:24:34
