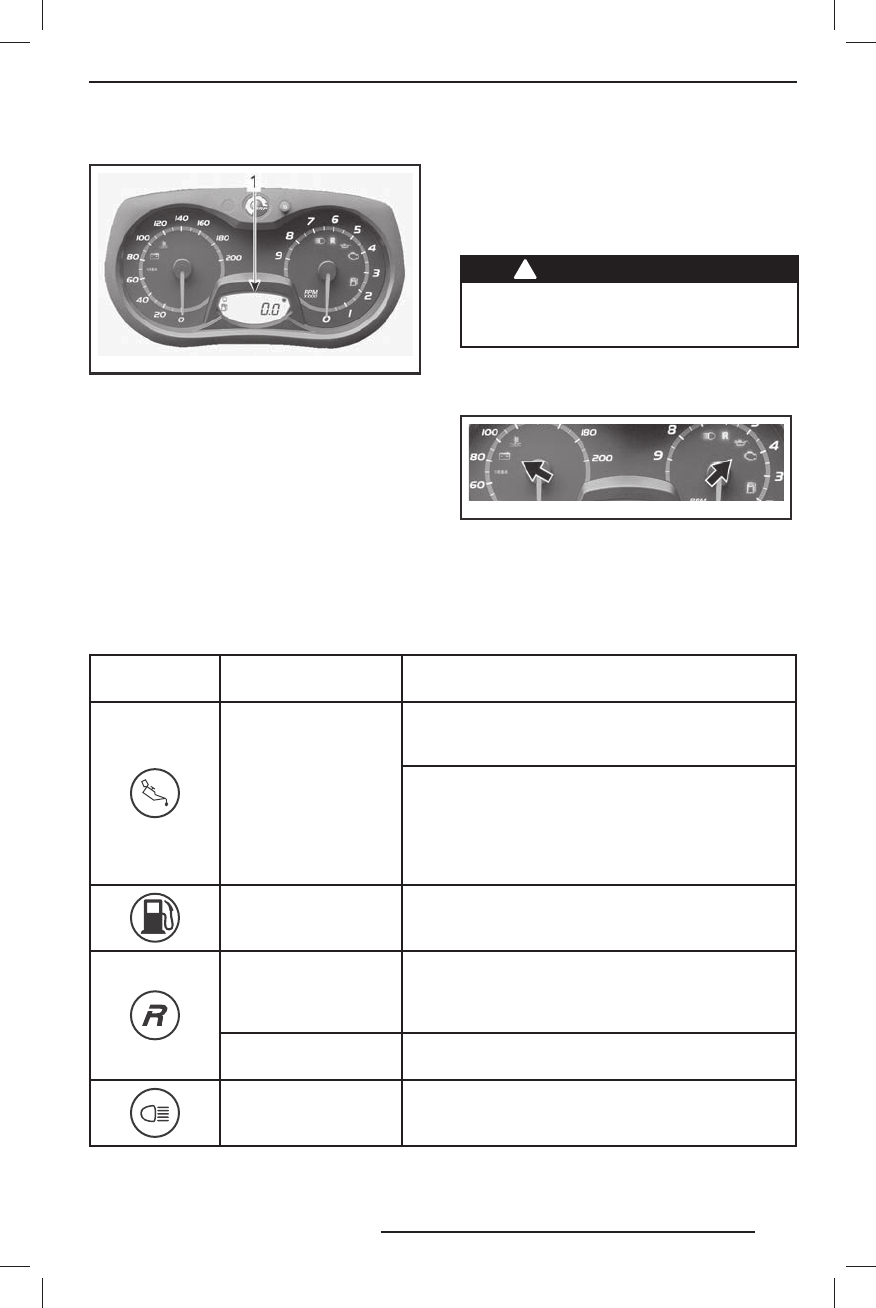

3) Цифровой дисплей
mmo2 008 -003 -01 3_ h
1. Цифровой дисплей
Мн о го ф у н к ц и о н а л ь н ы й д и с п л е й и с -
пользуется д ля :
– отобра жения сообщения WELCOME
при активации электрооборудования;
– отображения сообщения распознава-
ния к люча;
– отображения различных параметров,
выбранных водителем;
– ак тивации и изменения параметров
различных функций или режимов ра -
боты ;
– отображения сообщений, отображае -
мых в виде бег ущей строки, об ак ти -
вированных функциях или неисправ -
ностях;
– отображения кодов неисправностей.
!
ПРЕДОСТЕРЕЖЕНИЕ
Запрещаетс я выполнять установки
р еж и м о в и н ф о р м а ц и о н н о г о ц е н -
тра во в рем я д вижени я с негоход а.
4) Сигнальные лампы
и предупреждающие сообщения
mmo2 008 -003 -02 4_ a
ТИПОВОЙ ВАРИАНТ — СИГНА ЛЬНЫЕ ЛАМПЫ
Опис ание сигнальных ламп приведе -
н о в т а б л и ц е. Д л я п о л у ч е н и я б о л е е
под робной информации о сигнальных
лампах см. раздел «
СИСТЕМА МОНИ-
ТОРИНГА
».
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
СИГНАЛЬНАЯ
ЛАМПА (-Ы)
ЗВУКОВОЙ СИГНАЛ
ОПИСАНИЕ
Четыре коротких
звуковых сигнала
каждые 5 минут
Двухтактные двигатели: Низкий уровень инжекци-
онного масла. Остановите снегоход в безопасном
месте и долейте инжекционное масло.
Четырехтактные двигатели: низкое давление мо-
торного масла. Остановите снегоход в безопасном
месте и проверьте уровень масла. При необходи-
мости доведите уровень масла до нормы. Если
уровень масла в норме, прекратите эксплуатацию
снегохода и свяжитесь с дилером Ski-Doo.
—
Низкий уровень топлива. Дисплей показывает одно
деление. Дозаправьте топливо как можно раньше.
Продолжительные
сигналы, повторяю-
щиеся с небольшой
частотой
Реверс включён.
3 коротких звуковых
сигнала
Режим реверса не включился — попытайтесь снова.
—
Включён дальний свет фар.
`13 Ski-Doo Tundra Series.indb 53
`13 Ski-Doo Tundra Series.indb 53
08.10.2012 12:24:29
08.10.2012 12:24:29
