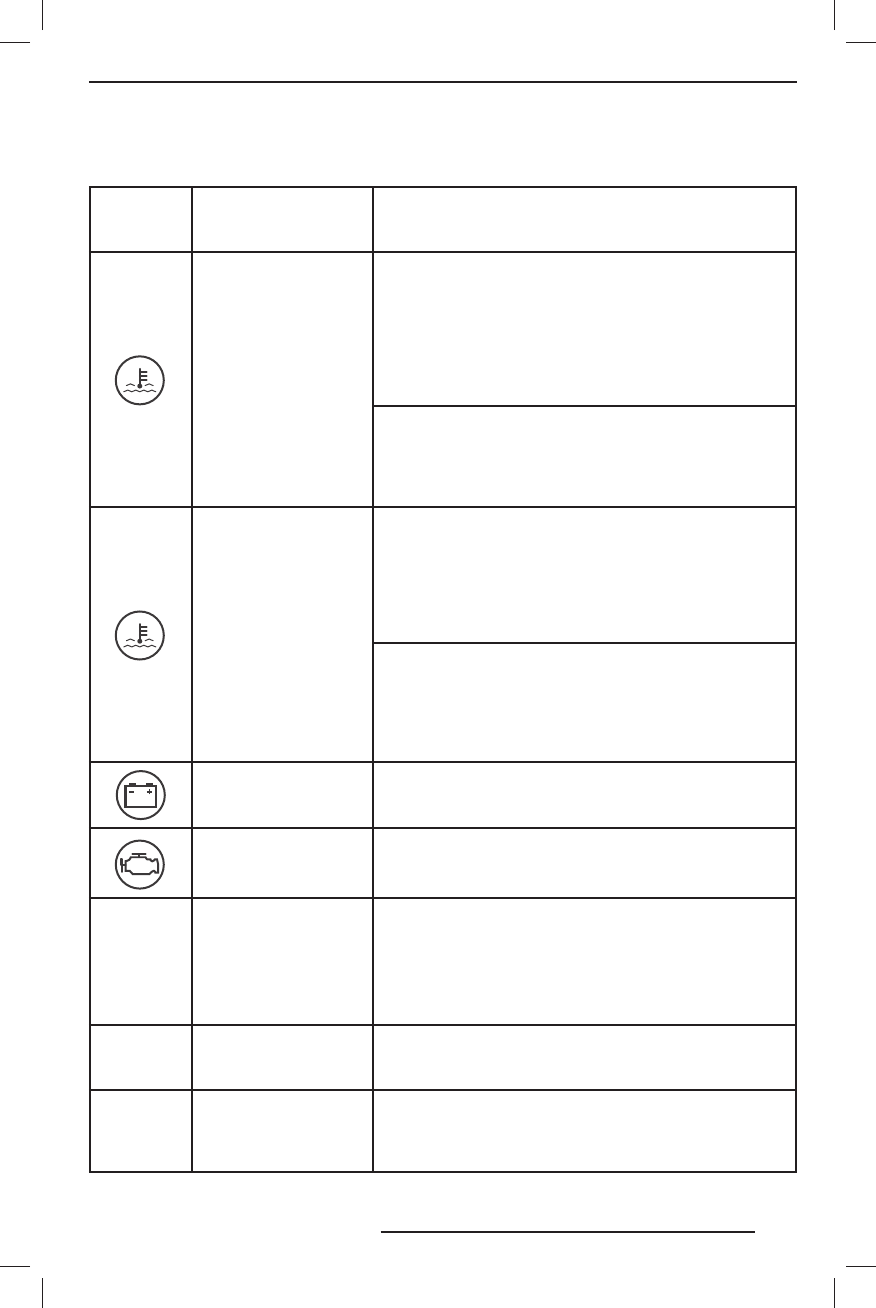

ПРИМЕЧАНИЕ :
Некоторые перечисленные ниже сигнальные лампы мог у т отсу т-
ствовать на некоторых моделях снегоходов.
СИГНАЛЬ-
НАЯ ЛАМ-
ПА (-Ы)
ЗВУКОВОЙ СИГНАЛ
ОПИСАНИЕ
4 коротких звуковых
сигнала каждые
30 секунд
Двигатель перегревается, снизьте скорость и двигай-
тесь по рыхлому снегу или немедленно остановите
двигатель и дайте ему остыть. Проверьте уровень
охлаждающей жидкости, см. раздел «
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
». Если уровень охлаждающей жид-
кости в норме, а перегрев продолжается, свяжитесь
с дилером Ski-Doo. Не запускайте двигатель, если его
состояние не изменилось.
Снизьте скорость движения или остановите двигатель.
Дайте двигателю остыть и вновь запустите его. Если
перегрев устранить не удаётся, обратитесь к автори-
зованному дилеру Ski-Doo. Не запускайте двигатель,
если его состояние не изменилось.
Короткие сигналы,
повторяющиеся
с большой частотой
Критический перегрев. Незамедлительно останови-
те двигатель и дайте ему остыть. Проверьте уровень
охлаждающей жидкости, см. раздел «
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
». Если уровень охлаждающей жид-
кости в норме, а перегрев продолжается, свяжитесь
с дилером Ski-Doo. Не запускайте двигатель, если его
состояние не изменилось.
Критический перегрев. Незамедлительно остановите
двигатель и дайте ему остыть. Если перегрев устра-
нить не удаётся, обратитесь к авторизованному диле-
ру Ski-Doo. Не запускайте двигатель, если его состоя-
ние не изменилось. Не запускайте двигатель, если его
состояние не изменилось.
Четыре коротких
звуковых сигнала
каждые 5 минут
Информирует о низком или высоком напряжении акку-
муляторной батареи Немедленно обратитесь к автори-
зованному дилеру Ski-Doo.
4 коротких звуковых
сигнала
Неисправность двигателя, незамедлительно обрати-
тесь к авторизованному дилеру Ski-Doo.
—
Четыре коротких
звуковых сигнала
каждые 5 минут
Детонация двигателя (в таком состоянии частота вра-
щения коленвала двигателя ограничена).
– Убедитесь, что используется рекомендованное топливо.
– Проверьте качество топлива, замените при необхо-
димости.
– Если проблема не устранена, обратитесь к дилеру Ski-Doo.
—
Четыре коротких
звуковых сигнала
каждые 5 минут
При возникновении некоторых неисправностей, для
обеспечения защиты двигателя, частота вращения ко-
ленчатого вала двигателя ограничивается.
—
Короткие сигналы,
повторяющиеся
с большой частотой
Принудительная остановка двигателя из-за его пере-
грева или из-за неполадки топливного насоса — сни-
мите ключ DESS с контактного устройства и обрати-
тесь к дилеру Ski-Doo.
СИСТЕМА МОНИТОРИНГА ( 6 0 0 ACE И 6 0 0 HO E-TEC )
