4 4
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед пуском двигателя необходи-
мо прикрепить шнур безопас нос ти
к п етле на од еж д е.
Модели с двигателями 600 ACE
и 600 HO E-TEC
Е с л и з а п р о г р а м м и р о в а н н ы й к л ю ч
DESS ( колпачок шну ра безопасности )
правильно установлен на контак тное
устройство, должны прозвучать два ко -
ротких звуковых сигнала. Если Вы слы -
шите друг ую комбинацию звуковых сиг-
налов, см. «
СИСТЕМА МОНИТОРИНГА
»
д ля определения код а неисправности
DESS.
DESS
Модели с двигателями 600 ACE
и 600 HO E-TEC
Цифровая кодируемая противоугонная
система ( DESS, Digitally Encoded Security
System).
В колпачок шнура безопасности встро -
ена элек тронная схема с уникальным
цифровым кодом.
Авторизованный дилер запрограмми -
ровал систему DESS Вашего снегохо -
да, чтобы она могла распознавать к люч
DESS, расположенный в колпачке шну-
ра безопасности — это обеспечивает
в о з м ож н о с т ь э кс п л у а т а ц и и В а ш е го
снегоход а.
П р и и с п о л ь з о в а н и и д р у г о г о ш н у р а
безопасности, на распознавание кото -
р ого не з апр огр аммир о в ан а с ис тема
DESS, двигатель снегохода запустится,
но частота вращения коленчатого вала
не достигнет значения, достаточного
д ля вк лючения ведущего шкива вариа -
тора и начала движения снегоход а.
Убедитесь, что колпачок шнура очищен
от грязи или снега.

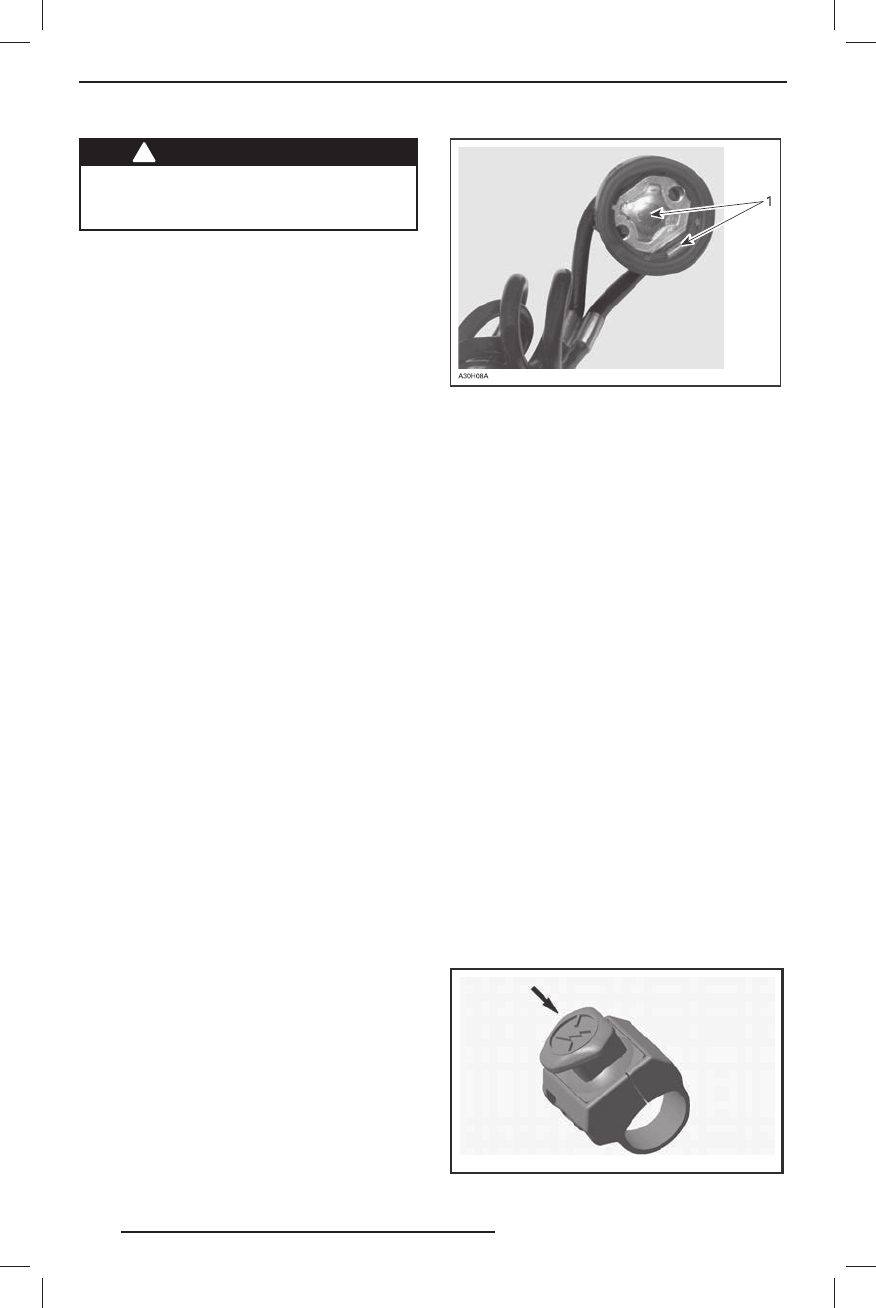

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсу тствие загрязнений и снега
Цифровая кодируемая
противоугонная система (DESS)
Авторизованный дилер Ski- Doo может
запрограммировать систему DESS Ва -
шего снегоход а д ля работы с 8 - ю раз -
личными к лючами DESS.
Мы рекомендуем приобрести дополни-
тельный шнур безопасности у Вашего
авторизованного дилера Ski- Doo. Если
Вы вла деете несколькими снегоход а -
ми, оборудов анными системой DESS,
дилер Ski- Doo может запрограммиро -
вать их таким образом, чтобы каж дый
из них мог р аб отать с к люч ами DESS
от других снегоходов.
6) Выключатель двигателя
Вык люч атель д вигателя р ас п оложен
справа на руле.
И с п о л ь з у й т е э т о т в ы к л ю ч а т е л ь д л я
остановки двигателя в экстренной си -
т уации.
Д ля остановки двигателя следует на -
жать на кнопк у ( перевед я её, тем с а -
мым, в положение «OFF»).
mmo2 007 -009 -03 8_ a
ПОЛОЖЕНИЕ «OFF» ( вык л.)
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo Tundra Series.indb 44
`13 Ski-Doo Tundra Series.indb 44
08.10.2012 12:24:27
08.10.2012 12:24:27
