47

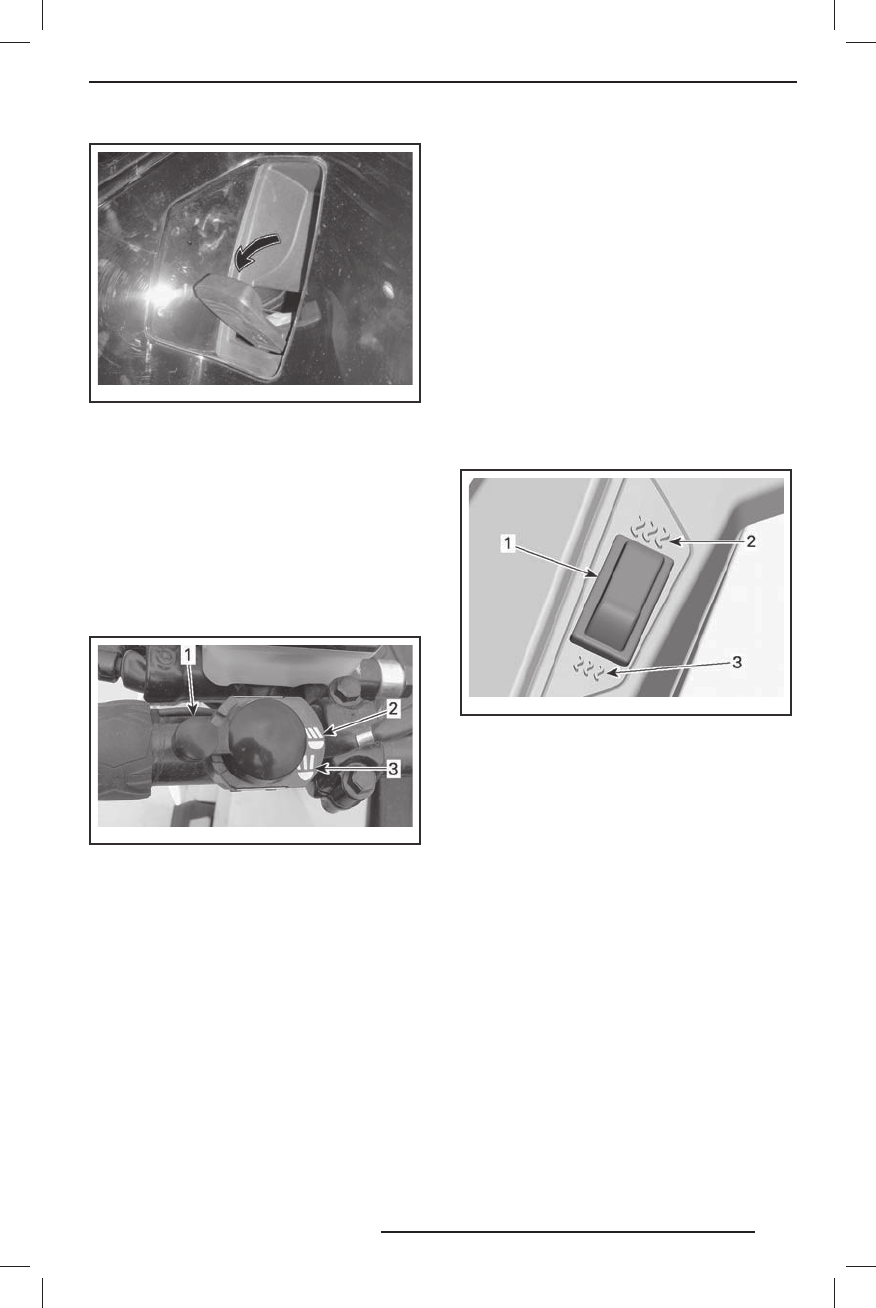

mmo2 009 -005 -01 6_ a
ПОТЯНУ ТЬ Д ЛЯ ВК ЛЮЧЕНИЯ ПЕРЕД АЧИ ЗА-
ДНЕГО ХОД А
Более под робная информация приве -
дена в главе «
ВК ЛЮЧЕНИЕ ПЕРЕД АЧИ
ЗАДНЕГО ИЛИ ПЕРЕДНЕГО ХОД А
» раз-
дела «
ОСНОВНЫЕ ОПЕРАЦИИ
».
11) Переключатель света
фар (Tundra)
Переключатель используется для вклю-
чения ближнего или дальнего света фар.
mmo2 010 -007 -00 6_ a
1. Перек лючатель света фары
2. Ближний свет
3. Дальний свет
12) Кнопка включения
реверса ( RER) (Tundra)
Кнопка вк лючения реверса располага -
ется на левой стороне консоли.
Нажмите кнопк у д ля вк лючения ревер -
са. См. главу «
РЕВЕРС ( RER )
» в разделе
«
ОСНОВНЫЕ ОПЕРАЦИИ
».
13) Выключатель обогрева
рукояток и рычага
дроссельной заслонки
(Tundra)
Вык лючатель обогрева рукояток и ры -
чага дроссельной заслонки располага -
ется на правой стороне консоли.
Выберите положение перек лючателя,
которое позволит обеспечить необхо -
димую интенсивность обогрева и под -
д е рж ани е ко м ф о рт н о й темп е р ат у р ы
д ля Ваших рук и большого пальц а.
Когд а вык лючатель находится в гори -
зонтальном положении, обогреватель-
ные элементы вык лючены.
mmo2 010 -007 -00 7_ a
1. Вык лючатель обогрева рукояток руля и рыча -
га д россельной заслонки
2. Горячо
3. Тепло
14) Рукоятка ручного
стартера
Р укоятка ру чного стартера находится
п о п р а в о м у б о р т у с н е гохо д а. Ч т о б ы
привести в действие механизм ру чно -
го с т а рте р а, м е д л е н н о п от я н и те ру -
коятк у на себя и, когд а поч увствуете
сопротивление, энергично дёрните её.
Мед ленно верните рукоятку в исходное
положение.
15) Руководство
по эксплуатации
Одноместные модели
Под сиденьем.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo Tundra Series.indb 47
`13 Ski-Doo Tundra Series.indb 47
08.10.2012 12:24:28
08.10.2012 12:24:28
