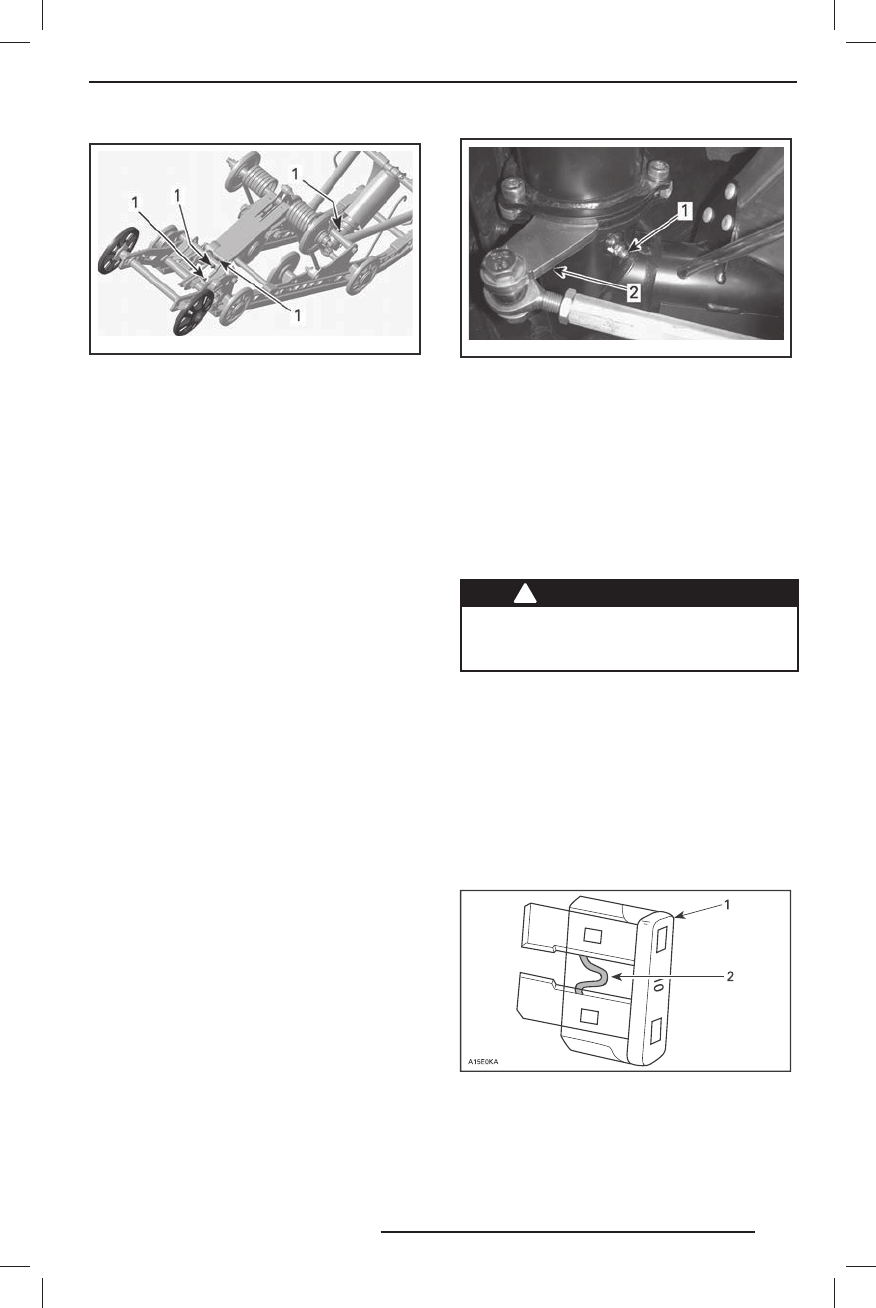

1. Пресс - масленки
Проверка состояния рулевого
управления и передней подвески
Визуально проверьте затяжк у крепёж-
ны х элементо в рулевого у пр ав ления
и передней подвески ( рулевых тяг, на -
конечников рулевых тяг, болтов крепле -
ния лыж и их опор и т. п.). При необхо -
димости обратитесь к авторизованному
дилеру Ski- Doo.
Смазка передней подвески
Используя синтетическ ую смазк у ( P/ N
293 550 033 ), смажьте переднюю под -
веску через пресс-масленки. Периодич-
ность обслу живания указана в разделе
«
РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУ-
ЖИВАНИЯ
».
С к а ж д о й с т о р о н ы р а с п о л а г а е т с я
п о о д н о й п р е с с - м а с л ё н к е . К а ж д а я
из которых располагается в передней
части рамы под рулевыми рычагами.
В общем случае д ля смазки достаточно
4 – 5 нажатий на нагнетатель смазки.
Если ввести слишком большое количе -
ство смазки, она будет выходить и по -
па д ать на компоненты передней под -
вески и рулевого управления. Уд алите
избыточное количество смазки во из -
бежание её попадания на другие части.
mmo2 010 -007 -01 4_ a
ЛЕВАЯ СТОРОНА
1. Пресс - маслёнка
2. Р улевой рычаг
Лыжи
Состояние лыж и коньков
Пр о в ер ьте с о с то яни е лы ж и т в ёр д о -
с плавны х конько в. При о бн ару жении
признаков износа деталей обратитесь
к авторизованному дилеру Ski- Doo.
!
ПРЕДОСТЕРЕЖЕНИЕ
С и л ьн о и з н о ш е н н ы е л ы ж и и /и л и
ко н ьк и у х уд ш а ют у п ра в л я е м о с ть
с не гоход а.
Предохранители
Проверка предохранителей
Система элек трооборудования защи -
щена предохранителями.
Проверьте и, при необходимости, за -
мените предохранитель.
Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.
1. Предохранитель
2. Проверьте, не оплавилась ли нить
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Ski-Doo Tundra Series.indb 103
`13 Ski-Doo Tundra Series.indb 103
08.10.2012 12:24:34
08.10.2012 12:24:34
