См. ниже, чтобы определить правиль-

ность регулировки предварительного

натяжения.

mmo2 006 -003 -02 2_a

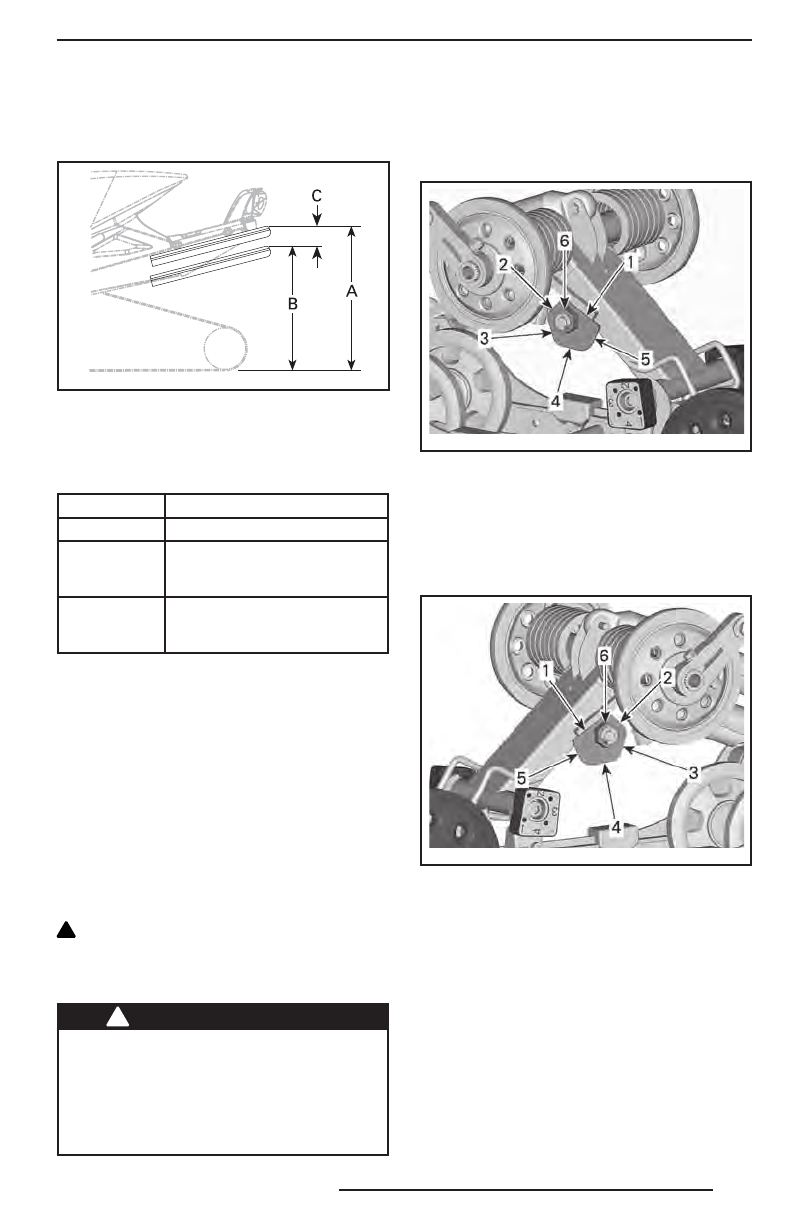

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИРОВКА
A. Подвеска растянута на полный ход
B. Подвеска сжата под тяжестью водителя, пасса-

жира и груза

C. Разница расстояний «А» и «В», см. табл. ниже

«С», мм

ПРИЧИНА, РЕШЕНИЕ

50–75 мм

Регулировка не требуется

более 75 мм

Регулировка слишком мяг-

кая. Увеличить предвари-

тельное натяжение

менее 50 мм

Регулировка слишком жёст-

кая. Уменьшить предвари-

тельное натяжение

ПРИМЕЧАНИЕ:

Если указанные значе-

ния недостижимы с оригинальными пру-

жинами, обращайтесь к авторизованно-

му дилеру Ski-Doo для установки других

пружин.

rMotion без выносных регулировоч-

ных элементов

Для увеличения натяжения пружины, ис-

пользуя специальное приспособление,

всегда поворачивайте левый регули-

ровочный кулачок по часовой стрелке,

а правый — против часовой стрелки.

ОСТОРОЖНО Не переставляйте ре-

гулировочные кулачки из положения

«5» в положение «1» или из положе-

ния «1» в положение «5».

ПРЕДОСТЕРЕЖЕНИЕ

Необходимо обеспечить одинако-

вый предварительный натяг обеих

задних пружин. В противном слу-

чае поведение снегохода будет не-

предсказуемым, а подвеска может

деформироваться.

Регулировочные кулачки могут зани-

мать одно из пяти положений, положе-

ние «1» соответствует самым мягким на-

стройкам.

mmo2 012 -005 -80 9_a

ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО РЕГУЛИ-
РОВОЧНОГО ЭЛЕМЕНТА — ЛЕВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка

mmo2 012 -005 -81 1_a

ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО РЕГУ-
ЛИРОВОЧНОГО ЭЛЕМЕНТА
— ПРАВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка

rMotion c выносными регулировочны-

ми элементами

Поворачивайте рукоятку, расположен-

ную с левой стороны, для регулировки

предварительного натяжения пружины.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
