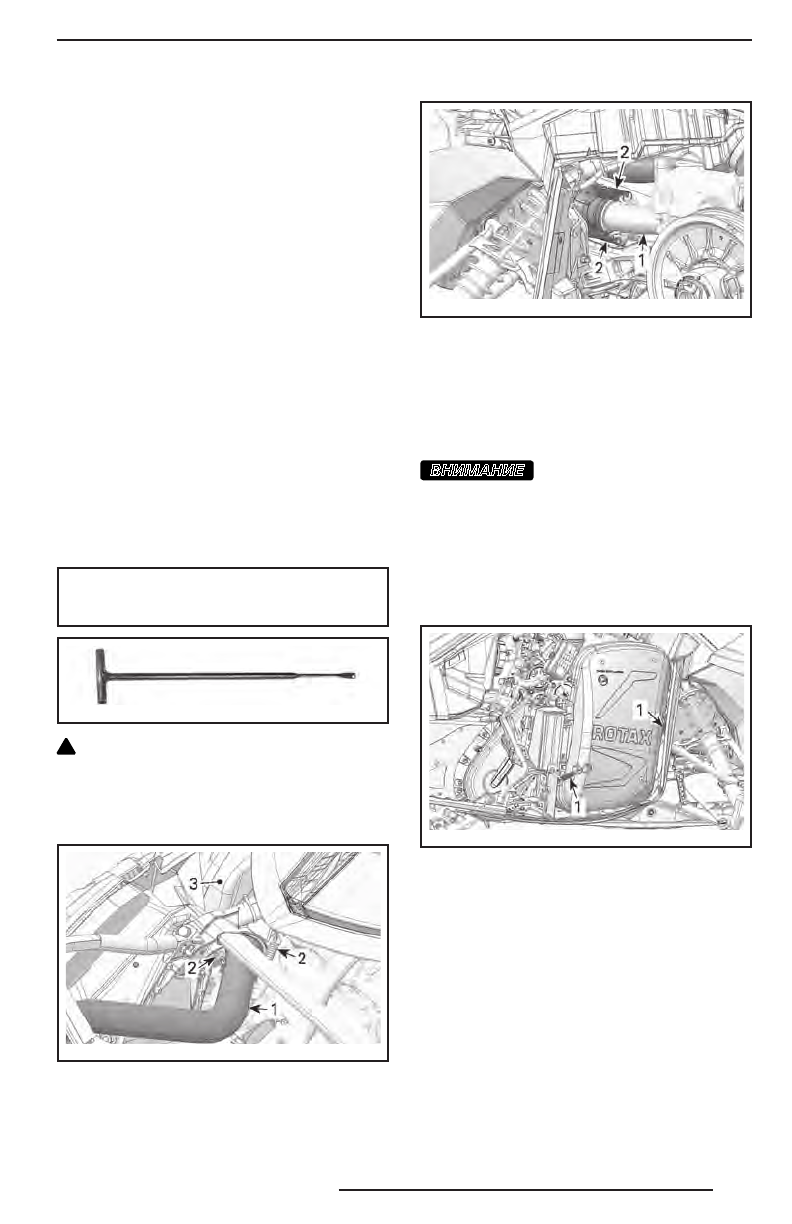

Снятие и установка глушителя

1.  Снимите  следующие  компоненты,

см. раздел «

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

»:

–  правую боковую панель;

–  защитный кожух ремня вариатора.

600 HO E-TEC и 800R E-TEC

2.  Отсоедините датчик температуры от-

работавших газов (Exhaust Gas Tem-

perature Sensor, EGTS).

900 ACE и 1200 4-TEC

3.  Снимите выпускную трубу:

3.1  Снимите левую боковую панель

и капот. См. «

ОРГАНЫ УПРАВЛЕ-

НИЯ,  ПРИБОРЫ,  ОБОРУДОВА-

НИЕ

».

3.2  Используя  приведённое  ниже

приспособление, снимите пружи-

ны  крепления  выпускной  трубы

к глушителю и выпускному кол-

лектору.

(P/N 529 035 983)

529 035 983

!

 ОСТОРОЖНО При работе с компо-

нентами системы выпуска отработав-

ших газов используйте средства инди-

видуальной защиты глаз. Проявляй-

те осторожность при снятии пружин.

mmr200 9-1 10-0 02_ a

1. Выпускная труба
2. Пружины
3. Глушитель

mmr200 9-1 10-0 07_ a

ДЛЯ НАГЛЯДНОСТИ ГЛУШИТЕЛЬ ВПУСКА ВОЗ-
ДУХА СНЯТ
1. Выпускной коллектор
2. Пружины (4)

3.3  Переместите  выпускную  трубу

вперед, чтобы освободить её дер-

жатель из резинового демпфера.

ВНИМАНИЕ

Не уроните уплотнитель-

ные кольца системы выпуска отрабо-

тавших газов.

Все модели

4.  Снимите глушитель:

4.1  Снимите пружины крепления глу-

шителя к шасси.

mmr200 9-1 10-0 11_ a

ТИПОВОЙ ВАРИАНТ
1. Пружины

4.2  Поднимите глушитель вверх, что-

бы  освободить  удерживающий

крюк.
