116

4.  Снимите:

–  Выверните винты крепления крыш-

ки масляного фильтра.

–  Снимите  уплотнительное  кольцо

крышки масляного фильтра.

– Извлеките масляный фильтр.

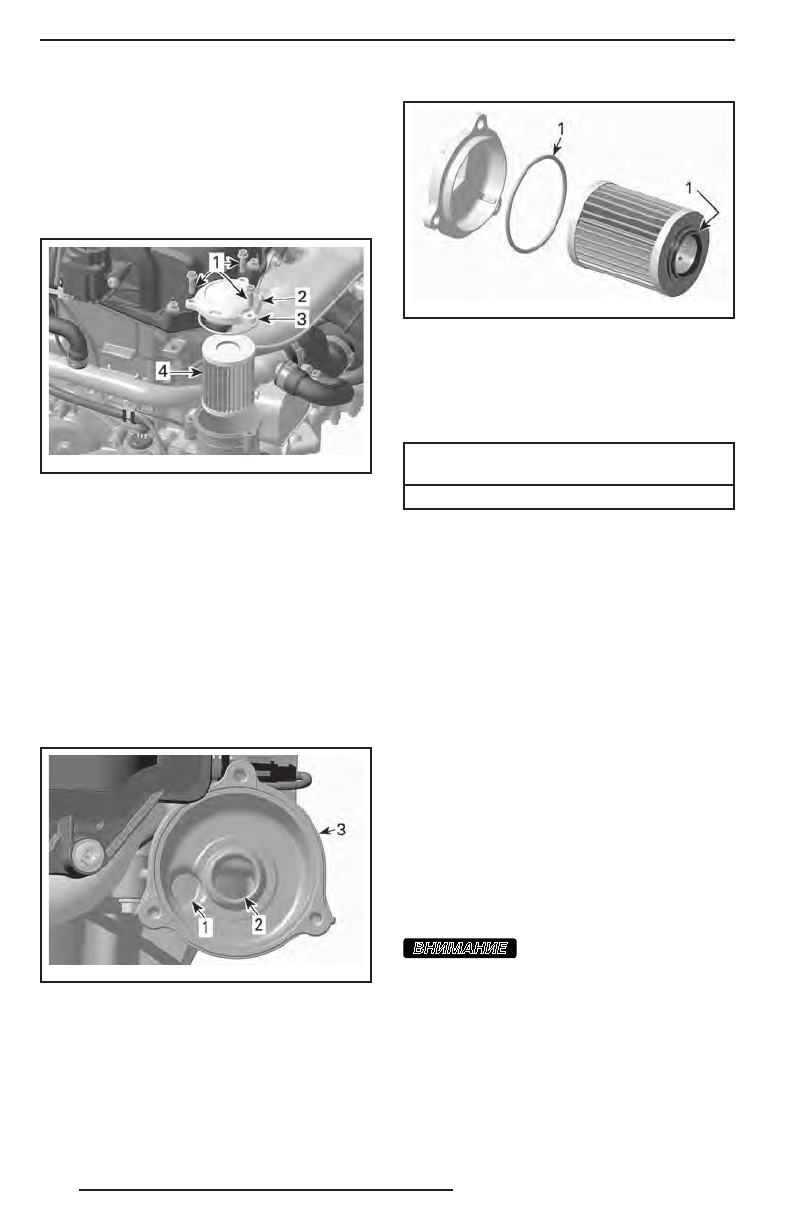

mmr200 9-1 11-0 06_ a

1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

5.  Утилизируйте фильтр в соответствии

с требованиями действующего приро-

доохранного законодательства.

Установка масляного фильтра

1.  Проверьте впускное и выпускное от-

верстия,  расположенные  в  корпусе

масляного фильтра (интегрированно-

го в крышку магнето), на наличие за-

грязнений.

mmr200 9-1 11-0 07_ a

1. Впускное отверстие — от масляного насоса
2. Выпускное отверстие — в систему смазки
3. Корпус масляного фильтра

2.  Установите

НОВОЕ

 уплотнительное

кольцо на крышку масляного фильтра.

3.  Нанесите масло на уплотнительные

кольца фильтра и крышки.

mmr200 9-1 11-0 08_ a

1. Нанести моторное масло

4.  Установите крышку масляного фильтра.
5.  Затяните  винты  крепления  крышки

масляного  фильтра  указанным  мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

6.  Установите глушитель.

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов

Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем  поддоне.  Труба  не  должна  иметь

коррозионных повреждений и неплот-

ностей  в  соединениях.  Проверьте  на-

дёжность крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего дви-

гателя  и  улучшения  его  мощностных

характеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо

компонента  системы  выпуска,  кон-

структивные изменения или повреж-

дения деталей могут стать причиной

серьёзных поломок двигателя.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
