123

Регулировка ремня вариатора

по высоте

После установки нового ремня вариато-

ра необходимо проверить его регулиров-

ку по высоте.
Регулировка ремня вариатора по высоте

осуществляется в следующей последо-

вательности:
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите защитный кожух ремня вариа-

тора, см. раздел «

ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

3.  Отпустите фиксирующий винт.

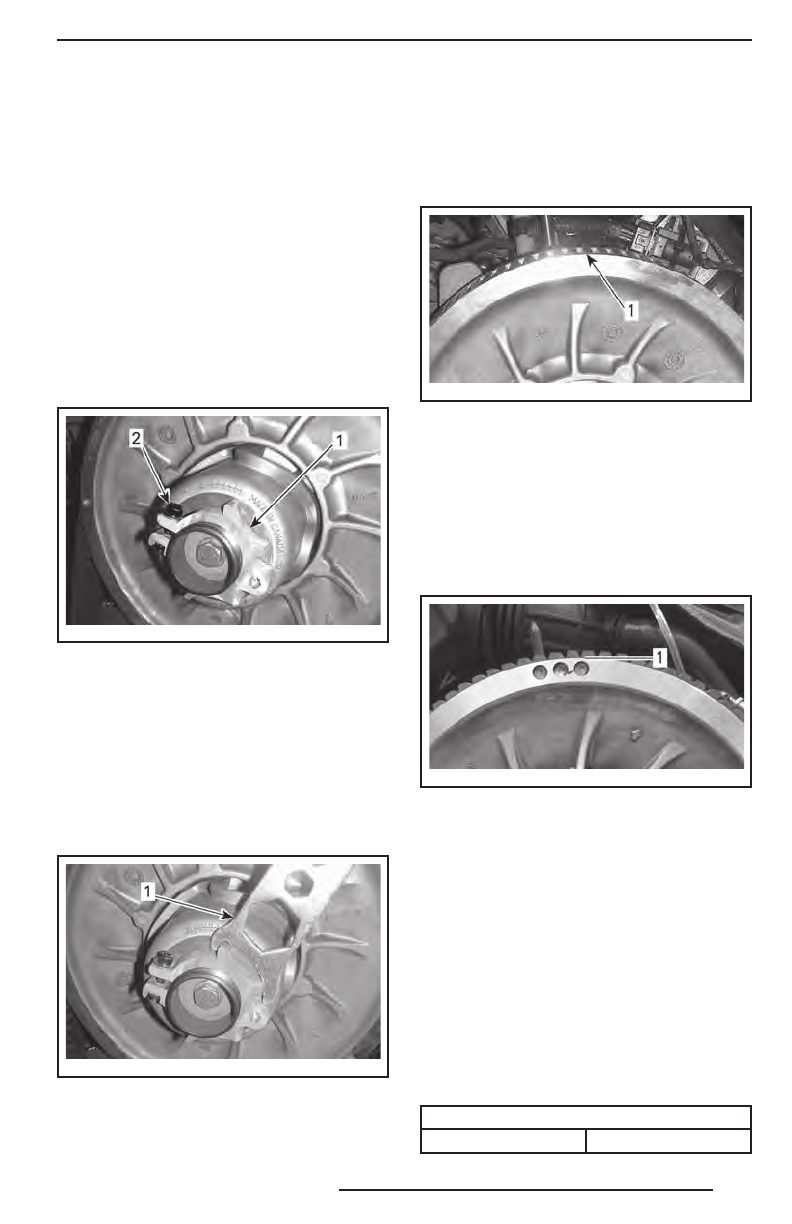

mmo2 011 -003 -01 0_a

1. Регулировочная муфта
2. Фиксирующий винт

4.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та,  поворачивайте  регулировочную

муфту  на  четверть  оборота  за  раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003 -01 1_a

1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

1200 4-TEC с электромеханическим ре-

версом

Повторяйте шаг 4, пока внешняя поверх-

ность ремня вариатора не окажется вро-

вень с краем ведомого шкива.

mmo2 012 -006 -90 6_b

ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ РЕ-
ГУЛИРОВКА
1. Зубцы вровень с краем ведомого шкива

E-TEC и 1200 4-TEC с механическим ре-

версом

Повторяйте  шаг  4,  пока  нижние  по-

верхности  канавок  внешней  зубчатой

поверхности ремня вариатора не совпа-

дут с краем ведомого шкива.

mmo2 012 -006 -90 5_a

ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ РЕ-
ГУЛИРОВКА
1.  Нижние поверхности канавок ремня вариатора

вровень с краем ведомого шкива

Все модели

ПРИМЕЧАНИЕ:

 Вращение регулировоч-

ной муфты против часовой стрелки при-

водит к опусканию наружной поверхнос-

ти ремня вариатора относительно края

шкива. И наоборот, при вращении регу-

лятора по часовой стрелке поверхность

ремня поднимается.
5.  Надёжно затяните фиксирующий винт.

Соблюдайте указанные моменты за-

тяжки.

МОМЕНТ ЗАТЯЖКИ

Фиксирующий винт

(5,5 ± 0,5) Н•м

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
