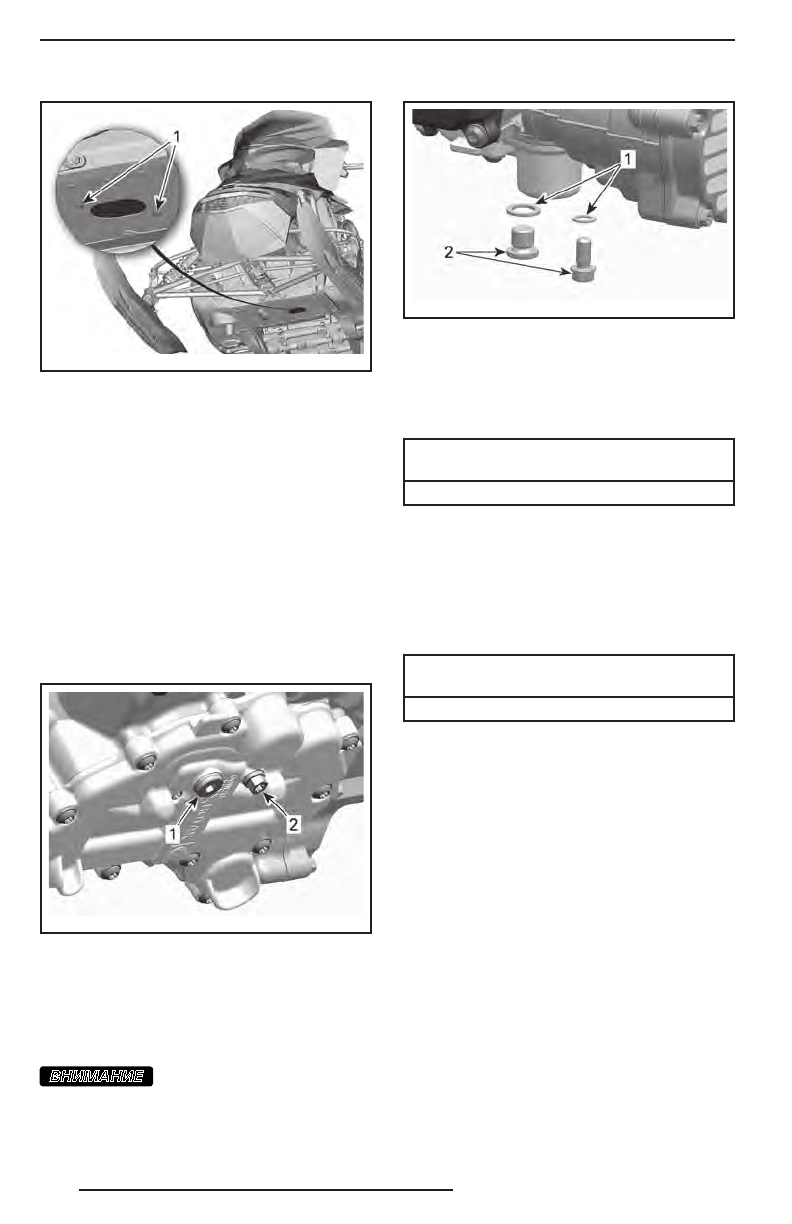

112
mmo2 014 -004 -01 2_b
ПОВЕРНИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО
ОТВЕРСТИЯ
1. Винты крепления
5. Очистите поверхности, прилегающие
к пробкам сливных отверстий.
6. Установите подходящую ёмкость под
технологическое отверстие нижнего
поддона.
7. Выверните пробки сливных отверстий
в следующей последовательности.
7.1 Пробку основного сливного от-
верстия.
7.2 Пробку дополнительного сливно-
го отверстия.
mmr201 1-0 70-0 53_ a
ПОД ДВИГАТЕЛЕМ
1. Пробка основного сливного отверстия
2. Пробка дополнительного сливного отверстия
8. Полностью слейте моторное масло.
9. Установите
НОВЫЕ
уплотнительные
шайбы на пробки сливных отверстий.
ВНИМАНИЕ
Повторное использова-
ние уплотнительных шайб не допус-
кается. Всегда устанавливайте новые.
mmr201 1-0 70-0 04_ a
1. Уплотнительная шайба
2. Пробка отверстия для слива масла
10. Установите пробки сливных отвер-
стий и затяните их указанным мо-
ментом.
МОМЕНТ ЗАТЯЖКИ ПРОБОК СЛИВНЫХ
ОТВЕРСТИЙ
(20 ± 2) Н•м
11. Замените МАСЛЯНЫЙ ФИЛЬТР, см.
описание операции в текущем раз-
деле.
12. Залейте рекомендованное масло
и доведите уровень в масляном баке
до нормы.
ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ
МОТОРНОГО МАСЛА (ВКЛ. ФИЛЬТР)
3,3 л
13. Установите щуп в масляный бак и за-
тяните его.
14. Запустите двигатель и дайте ему по-
работать на оборотах холостого хода
в течение нескольких минут.
15. Убедитесь в отсутствии утечек.
16. Остановите двигатель и проверьте
уровень масла, как описано в теку-
щем разделе. Долейте при необхо-
димости.
17. Утилизируйте отработавшее масло
и фильтр в соответствии с требова-
ниями действующего природоохран-
ного законодательства.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Содержание
