125

Регулировочные болты могут занимать

одно из 6 различных положений, кото-

рые определяются цифрами, нанесённы-

ми на их головках.
Текущая настройка определяется циф-

рой  на  головке  болта,  совпадающей

с меткой на шкиве.

mmo2 011 -002 -10 1_a

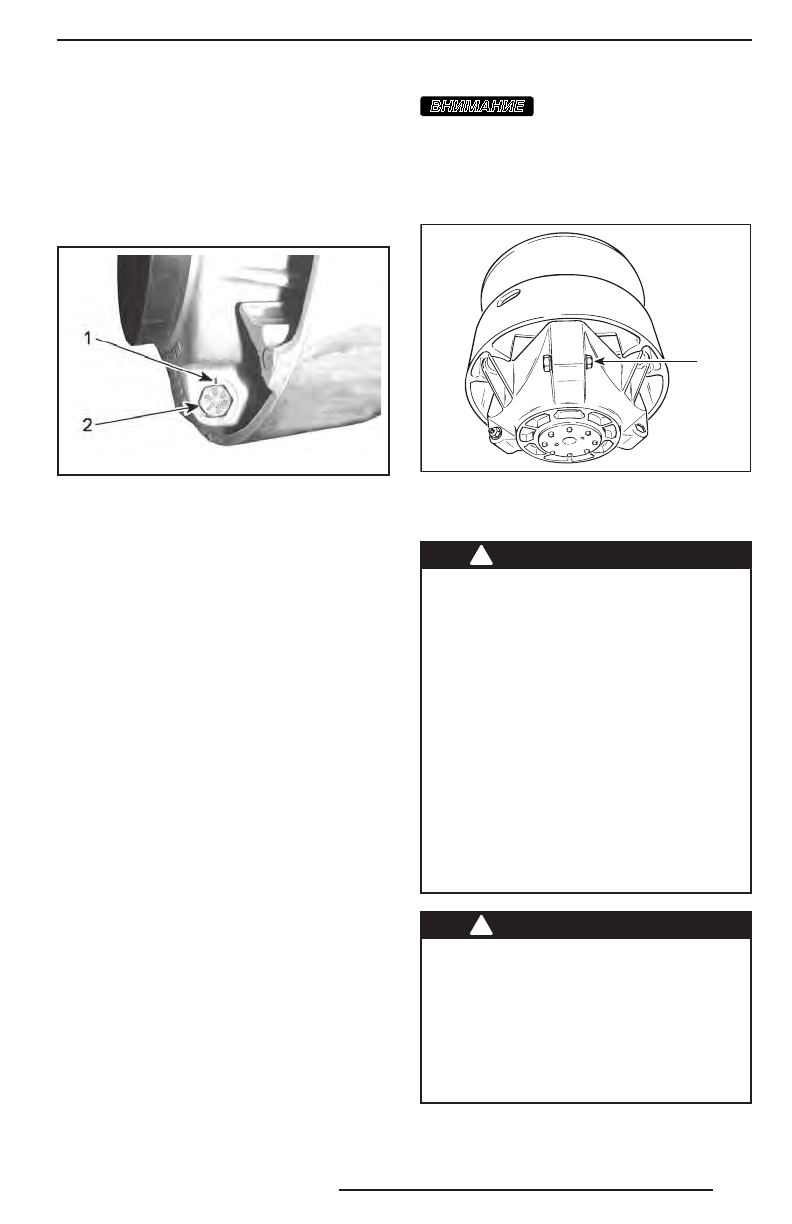

НАСТРОЙКА ШКИВА
1. Метка
2. Цифра

Изменение регулировки в соседнее по-

ложение приводит к изменению макси-

мальной частоты вращения примерно

на 200 об/мин.
Чем больше номер позиции регулиро-

вочного винта, тем более высокие обо-

роты развивает двигатель, и наоборот.
Пример:
Регулировочный болт повернут из по-

ложения «4» в положение «6» — мак-

симальная  частота  вращения  колен-

ч ато го   в а л а   д в и гател я   у в ел и ч и тс я

на 400 об/мин.

Последовательность действий

Отпустите контргайку, чтобы частично

вытянуть регулировочный болт из крыш-

ки и переставить его в требуемое поло-

жение.

ПРИМЕЧАНИЕ:

 Запрещается полностью

отворачивать контргайку.
Установите все 3 регулировочных болта

в одинаковые положения.
Затяните контргайки крутящим момен-

том (10 ± 2) Н•м.

ВНИМАНИЕ

Запрещается полностью

вынимать калибровочный болт во из-

б ежа н и е   в ы п а д е н и я   в н у т р е н н и х

шайб. Все три регулировочных болта

ведущего шкива должны быть уста-

новлены в одинаковое положение.

A16D0HA

1

ТИПОВОЙ ВАРИАНТ
1.  Ослабьте настолько, чтобы повернуть калибро-

вочный болт

!

ПРЕДОСТЕРЕЖЕНИЕ

Разборка и модификация ведуще-

го шкива ЗАПРЕЩЕНЫ. Неправиль-

но собранный или самостоятельно

переделанный шкив может внезап-

но разрушиться от напряжений, воз-

никающих при передаче большого

крутящего момента. Ремонт и тех-

ническое обслуживание ведущего

шкива  должен  выполнять  только

авторизованный дилер Ski-Doo. Не-

квалифицированное обслуживание

отрицательно сказывается на ходо-

вых свойствах и приводит к сниже-

нию ресурса приводного ремня. Со-

блюдайте регламент технического

обслуживания снегохода.

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
