Приложение

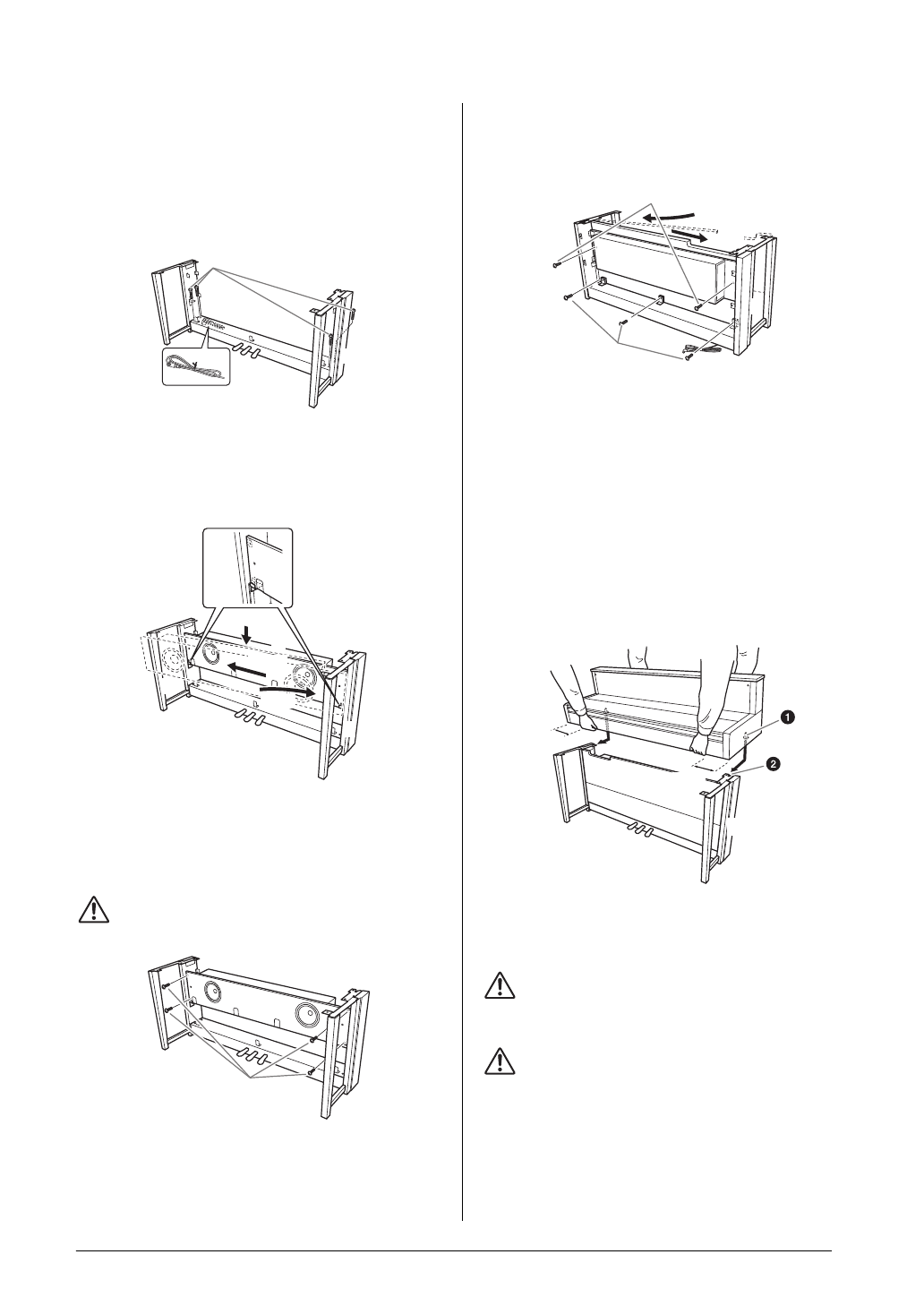

Сборка и разборка фортепиано Clavinova

1.

Подсоедините D к E и F.

1-1

Прикрепите компонент D к компонентам
E и F четырьмя длинными винтами (6 x 25 мм).

1-2

Снимите крепление с педального шнура.

2.

Установите компонент B.

2-1

Вставьте B между E и F, как показано на
рисунке.

2-2

Поместите компонент B на скобы.

2-3

Закрепите компонент B спереди, используя
четыре тонких винта 4 x 16 мм.

ВНИМАНИЕ

Не трогайте динамики, прикрепленные к компоненту B.

3.

Установите компонент C.

3-1

Закрепите компонент C спереди.

3-2

Закрепите верхнюю часть C, используя два
длинных винта (6 x 255 мм) сзади.

3-3

Закрепите нижнюю часть C, используя три
тонких винта. (4 x 16 мм) сзади.

4.

Установите компонент А.

4-1

При установке компонента А держите руки
на расстоянии не менее 15 см от его краев.

4-2

Проденьте направляющие шпильки

1

 на

каждой стороне в пазы

2

 соответственно на

компонентах E и F.

ВНИМАНИЕ

Будьте особенно осторожны, чтобы не уронить основной блок
и не прищемить им пальцы.

ВНИМАНИЕ

Держите основной блок только в положении, показанном выше
на рисунках.

E

D

F

1-2

1-1

2-2

2-1-1

2-1-2

2-2

E

F

B

2-3

F

3-2

3-1-2

3-1-1

E

C

3-3

15cm

A

E

15cm

F
