77

Приложение

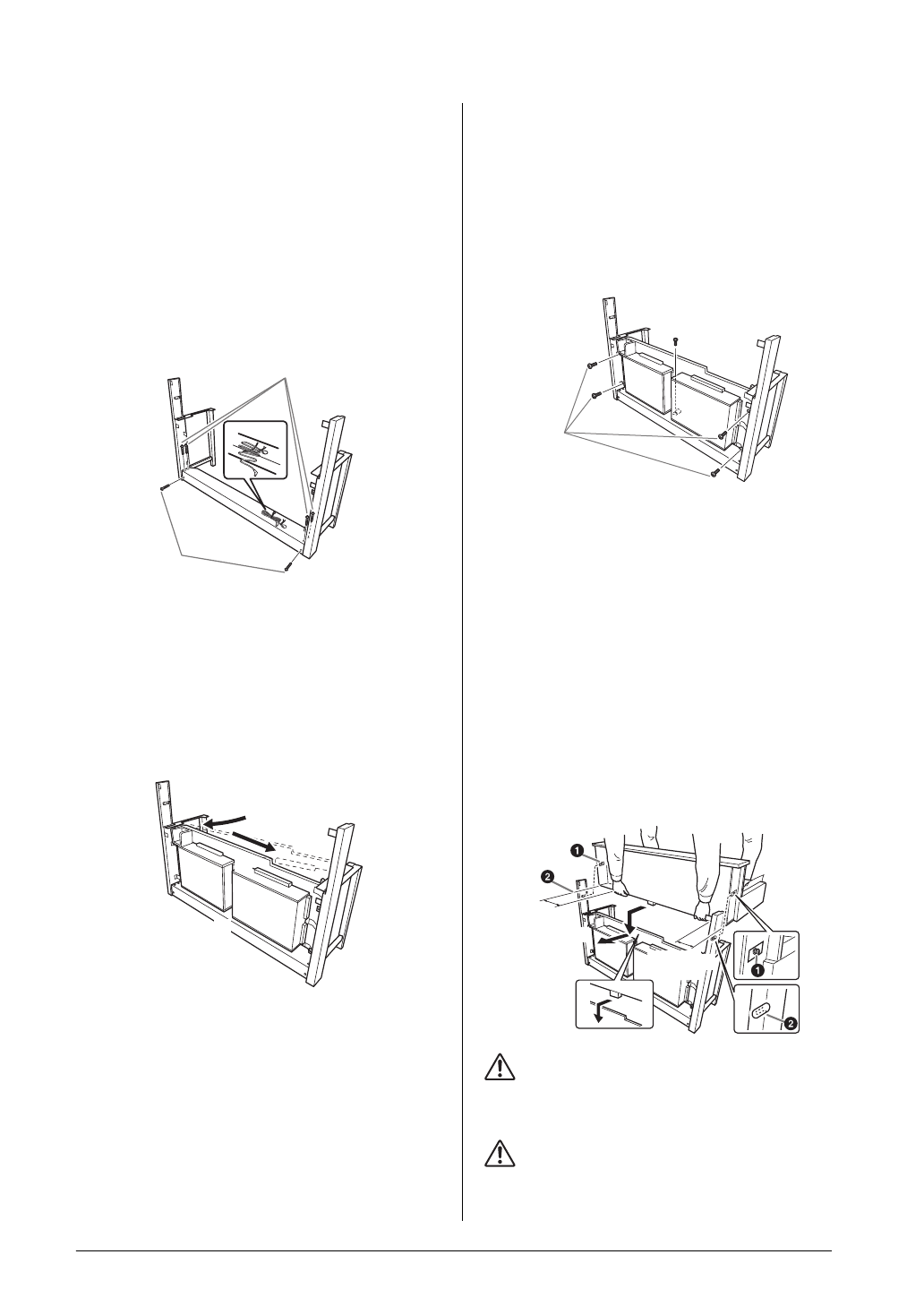

Сборка и разборка фортепиано Clavinova

1.

Подсоедините D к E и F.

1-1

Прикрепите компонент D к компонентам E
и F четырьмя длинными винтами (6 x 20 мм).

1-2

Закрепите D сзади, используя два длинных
винта. (6 x 20 мм).

1-3

Снимите крепление с педального шнура.
Не снимайте крепление шнура рядом
с отверстием.

2.

Временно установите B.

2-1

Вставьте B между E и F, как показано на
рисунке.

2-2

Выровняйте и прикрепите B к передней
стороне D, E и F.

2-3

Временно закрепите нижний конец
B четырьмя длинными винтами, затянув
их от руки (6 x 12 мм).

* Вставьте четыре винта во все четыре крупных отверстия

на скобах.

2-4

Закрепите компонент B тонким винтом
(4 x 14 мм).

* Вставьте винт в маленькое отверстие на скобе.

3.

Установите компонент А.

3-1

При установке компонента А держите руки
на расстоянии не менее 15 см от его краев.

3-2

Расположите компонент таким образом,
чтобы деревянный стопор на задней стороне
основания A располагался за передней
панелью, затем медленно сдвиньте A назад,
слегка подталкивая компоненты E и F
к центру.

* Следите за тем, чтобы направляющие шпильки

1

 на

каждой стороне A вошли в пазы

2

 соответственно на

компонентах E и F.

ВНИМАНИЕ

Будьте особенно осторожны, чтобы не уронить основной блок
и не прищемить им пальцы.

ВНИМАНИЕ

Держите основной блок только в положении, показанном выше
на рисунках.

1-2

1-1

1-3

E

D

F

2-2

2-1

F

E

B

D

2-3

2-4

3-1

A

F

E

3-2

15 см или
ближе

15 см или
ближе
