Приложение

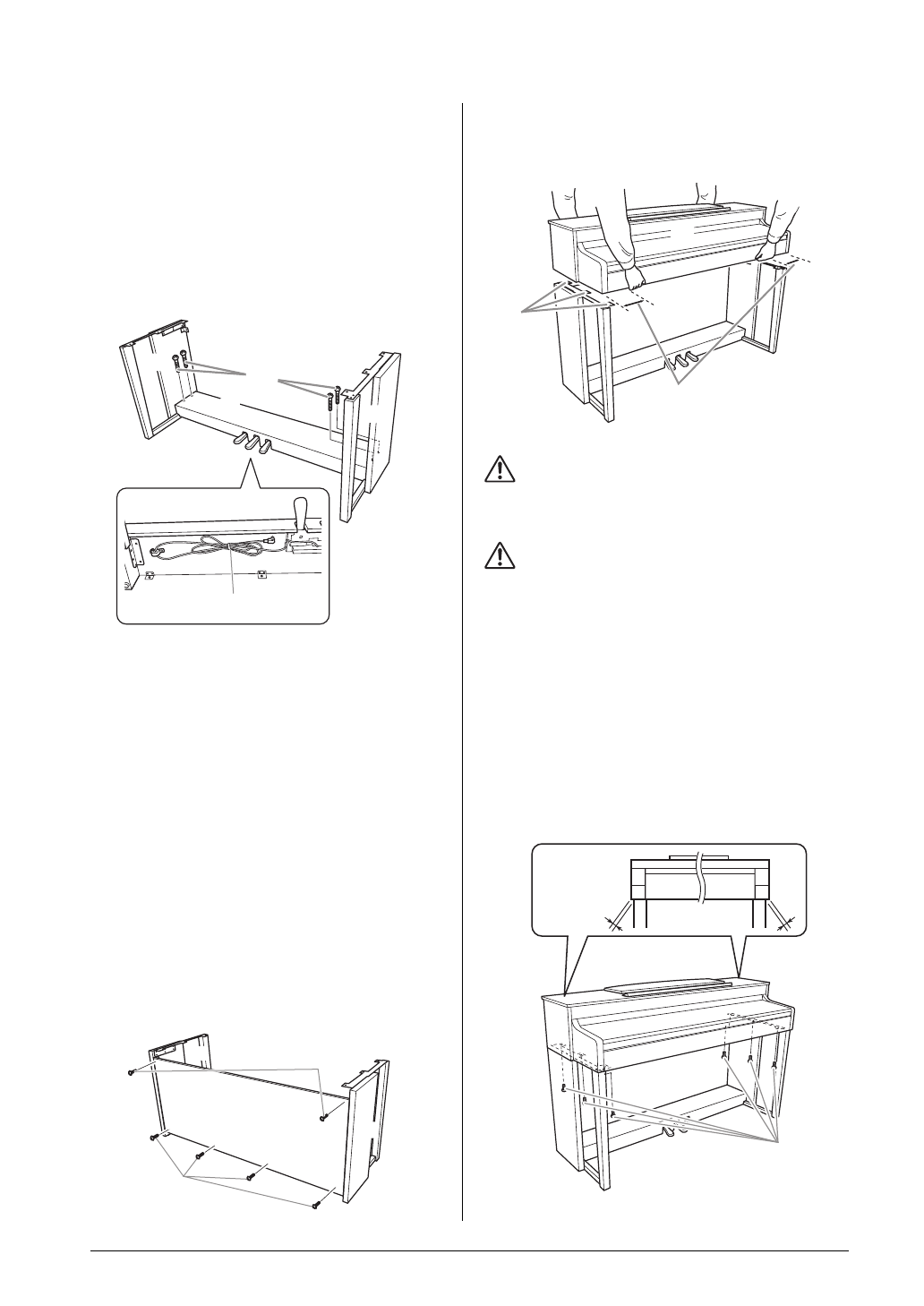

Сборка и разборка фортепиано Clavinova

1.

Прикрепите компонент C
к компонентам D и E.

1-1

Развяжите и выпрямите педальный шнур,
идущий в комплекте.
Не выбрасывайте виниловый шнурок.
Он понадобится на шаге 5.

1-2

Прикрепите компоненты D и E к C, затянув
от руки длинные винты (6 x 20 мм).

2.

Присоедините компонент В.

В зависимости от модели приобретенного
инструмента цвет поверхности одной
стороны B может отличаться от цвета
другой стороны. В этом случае установите
B так, чтобы сторона, наиболее схожая по
цвету с D и E была обращена к исполнителю.

2-1

Совместите отверстия под винты на верхней
стороне B с отверстиями квадратных скоб на
D и E, затем прикрепите верхние углы B к D и E,
от руки затянув два тонких винта (4 x 12 мм).

2-2

Закрепите нижний конец B четырьмя
саморезами (4 x 20 мм).

2-3

Плотно затяните винты в верхней части
компонента B, вставленные на шаге 2-1.

3.

Установите компонент А.

При установке держите руки на расстоянии
не менее 15 см от краев.

ВНИМАНИЕ

Будьте особенно осторожны, чтобы не уронить основной блок
и не прищемить им пальцы.

ВНИМАНИЕ

Держите основной блок только в положении, показанном выше
на рисунках.

4.

Закрепите компонент A.

4-1

Выровняйте компонент A так, чтобы при
виде спереди его левый и правый края
равномерно выступали за D и E.

4-2

Закрепите компонент A, затянув шесть
коротких винтов (6 x 16 мм) спереди.

C

D

E

1-2

1-1

2-2

2-1

2-3

B

E

D

A

15 см или ближе

Выровняйте
отверстия
для винтов.

4-2

A

A

4-1

Выступы
панели A
