78

Приложение

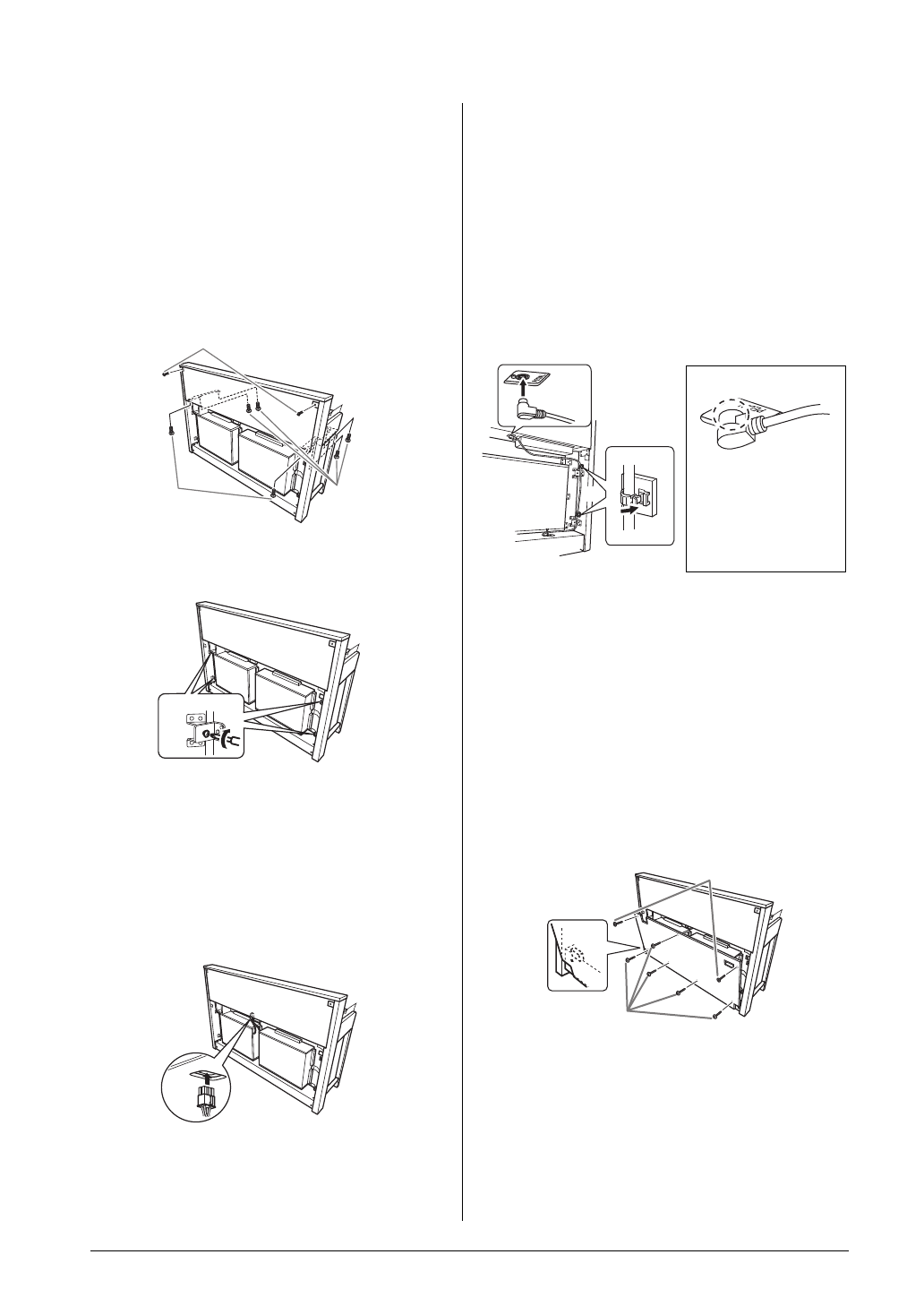

Сборка и разборка фортепиано Clavinova

4.

Закрепите компонент A.

4-1

Закрепите A сзади, используя два коротких
винта (6 x 16 мм).

4-2

Закрепите A сзади, используя два тонких
винта. (4 x 14 мм).

4-3

Закрепите A спереди, используя четыре
коротких винта (6 x 16 мм).

4-4

Прочно затяните винты компонента B,
предварительно затянутые выше в шагах 2-3.

5.

Подсоедините кабель динамиков.

5-1

Снимите крепление с кабеля динамиков.

5-2

Вставьте штекер кабеля динамиков
в разъем, чтобы выступ вилки при взгляде
сзади был обращен вправо.

6.

Подсоедините педальный шнур.

6-1

Вставьте штекер педального шнура в разъем
[PEDAL].

6-2

Присоедините держатели шнура
к инструменту, как показано на рисунке,
и защелкните шнур в держателях. Обратите
внимание на то, чтобы педальный шнур
между штекером и держателем кабелей не
провисал.

7.

Прикрепите С.

7-1

Поместите на D (деревянные стопоры
должны находиться на нижних кромках C)
и закрепите верхнюю часть C.

7-2

Закрепите правую и левую части C
с помощью двух тонких винтов 4 x 14 мм.

7-3

Закрепите верхнюю, среднюю и нижнюю
части C с помощью пяти саморезов (4 x 20 мм).

4-1

4-2

4-3

A

4-4

5-2

6-1

6-2

E

Надежно подключите
педальный шнур,
чтобы не было видно
металлической части
вилки шнура. Иначе
педаль может не
работать.

7-2

7-3

C

7-1

D

C
