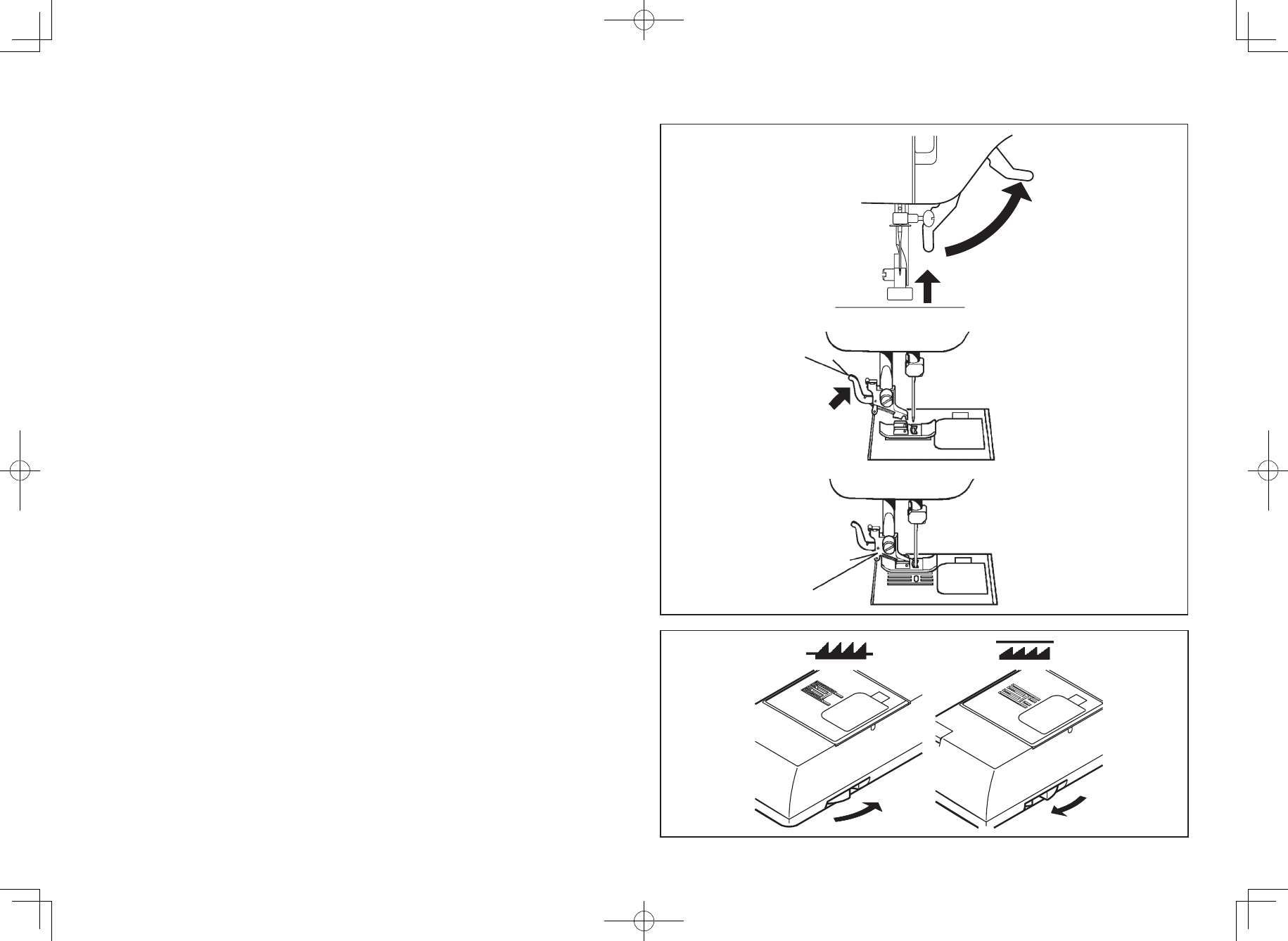

СМЕНА ПРИЖИМНОЙ ЛАПКИ

Установите иглу в верхнее положение.

Поднимите рычаг прижимной лапки.

1.  Для снятия лапки нажмите рычажок фиксатора лапки и удалите лапку (рис.1).

2.  Установите выбранную лапку на игольную пластинку, совместив отверстия для иглы

(рис. 1).

3.  Опустите рычаг прижимной лапки, при этом фиксатор лапкодержателя защелкнется

на лапке (рис 2).

На рисунке

I

  : Рычажок фиксатора лапки

                     II

 : Лапкодержатель

УПРАВЛЕНИЕ ТРАНСПОРТЕРОМ

Смотри раздел ШТОПКА (стр.48)

I

II
