6

Sie das Ladegerät nicht mehr. Versuchen Sie nie das Ladegerät zu
zerlegen.

Lassen  Sie alle Instandsetzungen durch eine autorisierte

Kundendienstwerkstatt ausführen. Eine unsachgemäß durchgeführte
Montage des Ladegeräts kann zu einem Stromschlag oder Brand führen.

g)

Kinder sowie körperlich, seelisch oder geistig behinderte Personen und
anderen Personen, deren Erfahrung oder Wissen nicht ausreichend ist,
um das Ladegerät unter Einhaltung aller Sicherheitsbestimmungen zu
bedienen, sollten das Ladegerät ohne Aufsicht einer verantwortlichen
Person nicht bedienen. Anderenfalls besteht die Gefahr, dass das Gerät
nicht sachgemäß bedient wird und es in Folge dessen zu Verletzungen
kommen kann.

h)

Ziehen Sie stets den Netzstecker aus der Steckdose, wenn das
Ladegerät nicht im Gebrauch ist.

i)

Sämtliche Ladeanweisungen einhalten. Den Akku bei
Temperaturen,  die über den in der Nennwert-Tabelle in der
Anweisung genannten Bereich hinausgehen, nicht laden.

Das nicht

geeignete Laden oder die Temperaturen außerhalb des angegebenen
Bereichs können den Akku beschädigen und die Feuergefahr erhöhen.

Reparatur:

a)

Beschädigtes Ladegerät darf nicht repariert werden.

  Mit der

Reparatur des Ladegerätes nur den Hersteller oder eine autorisierte
Servicestelle beauftragen.

b)

Das verbrauchte Ladegerät an eine geeignete Stelle bringen, die
sich mit der Entsorgung derartiger Abfälle befasst.

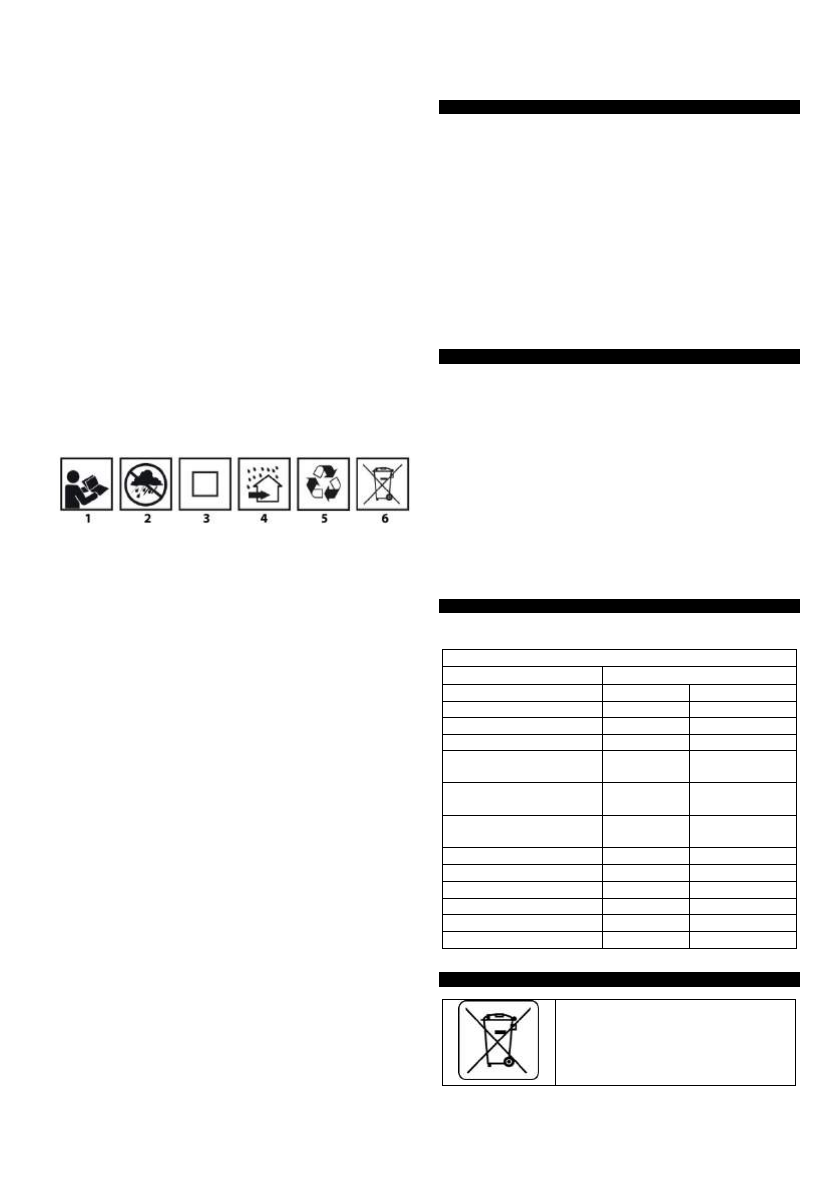

Erläuterung zu den eingesetzten Piktogrammen

1.

Die Betriebsanleitung durchlesen und die darin enthaltenen

Warnhinweise und Sicherheitshinweise beachten!

2.

Das Ladegerät vor Feuchtigkeit und Regen zu schützen.

3.

Zweite Schutzklasse.

4.

Das Ladegerät ist für den Einsatz in trockenen Räumen bestimmt.

5.

Recycling.

6.

Getrennt sammeln.

AUFBAU UND ANWENDUNG

Die Ladegeräte 58G002 und 58G085 sind ausschließlich für das Laden
von Lithium-Ionen-Akkumulatoren (Li-Ion) des Energy+ Systems
bestimmt.
Die Ladegeräte werden aus dem 230V-Hausnetz gespeist, so dass sie
Geräte sind, die stabile Ladeparameter bieten.
Eine elektronische Schaltung mit automatischer Stromregelung schützt
die Akkumulatoren vor Überladung und Überhitzung. Das Laden des
Akkus wird automatisch unterbrochen, wenn der Akku seine volle
Ladung erreicht hat.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das 58G085 ist ein duales Ladegerät, d.h. er kann zum Laden von 1 oder
2 Akkumulatoren verwendet werden. Es ist verboten, andere als die
empfohlenen Akkus (Batterien) in das Ladegerät zu legen. Jede
Verwendung des Ladegeräts, die nicht der obigen Beschreibung
entspricht, kann zur Beschädigung des Ladegeräts führen und einen
elektrischen Kurzschluss, Brand, elektrischen Schlag usw. verursachen.
Beim Laden  der Akkumulatoren im Ladegerät 58G085 hat jeder der
Akkumulatoren seine eigene unabhängige Ladeprozessanzeige (LEDs).
Ein vorher geladener Akku kann aus dem Ladegerät entfernt werden,
während der andere noch geladen wird. Dieser Zustand kann auftreten,
wenn die Akkus im Ladegerät unterschiedlich stark oder in
unterschiedlichen Kapazitäten entladen werden.

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente des
Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

1.

LED-Dioden

* Es können Unterschiede zwischen der Abbildung und dem Produkt
auftreten

BETRIEB/EINSTELLUNGEN

LADEVORGANG

•

Nach dem Anschließe des Ladegerätes an die Netzsteckdose (

230 V

AC

) leuchtet die grüne Diode (

1

) am Ladegerät auf und signalisiert

damit, dass die Spannung anliegt.

•

Nach dem Hineinlegen des Akkus ins Ladegerät leuchtet die rote

LED-Diode (

1

) am Ladegerät auf, die signalisiert, dass der Ladevorgang

des Akkus läuft.

•

Wird der Akku aufgeladen, leuchtet die grüne LED-Diode (

1

) am

Ladegerät.

•

Das Ladegerät schaltet automatisch nach dem vollständigen

Aufladen des Akkus aus. Die grüne LED am Ladegerät leuchtet so
lange, bis es von der Stromversorgung getrennt wird.

BEDIENUNG UND WARTUNG

WARTUNG UND AUFBEWAHRUNG

•

Es wird empfohlen, das Ladegerät direkt nach jedem Gebrauch zu

reinigen.

•

Zum Reinigen kein Wasser oder keine anderen Flüssigkeiten

verwenden.

•

Das Ladegerät nur mit einem trockenen Lappen reinigen.

•

Keine Reinigungs- oder Lösungsmittel verwenden, denn sie können

die Kunststoffteile beschädigen.

•

Bewahren Sie das Ladegerät in einem trockenen Ort, außerhalb der

Reichweite von Kindern, auf.
Alle Störungen sind durch den autorisierten Kundendienst des
Herstellers zu beheben.

TECHNISCHE PARAMETER

NENNWERTE

  Ladegerät für das Energy+ System 58G002, 58G085

Parameter

Wert

Ladegerättyp

58G002

58G085

Versorgungsspannung

230 V AC

230 V AC

Versorgungsfrequenz

50 Hz

50 Hz

Maximalleistung

65 W

160 W

Ladespannung

22 V DC

21,5 V DC / 21,5

V DC

Max. Ladestrom

2300 mA

3000 mA / 3000

mA

Umgebungstemperaturber
eich

4

0

C – 40

0

C

4

0

C – 40

0

C

Akku-Ladezeit

58G001

60 min

45 min

Akku-Ladezeit

58G004

120 min

90 min

Akku-Ladezeit

58G086

180 min

135 min

Schutzklasse

II

II

Masse

0,300 kg

0,700 kg

Baujahr

2020

2020

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den

Hausmüll, sondern einer umweltgerechten

Wiederverwertung zuführen. Fragen Sie den Vertreiber

oder lokale Verwaltung nach Informationen über die
Entsorgung. Elektro-

und Elektronik-Altgeräte

enthalten Substanzen, die für die Umwelt nicht neutral

sind. Das der Wiederverwertung nicht zugeführte
