Hrvatski

– 3

3 609 929 A69 • 18.7.06

Upute za GDB 1600 WE

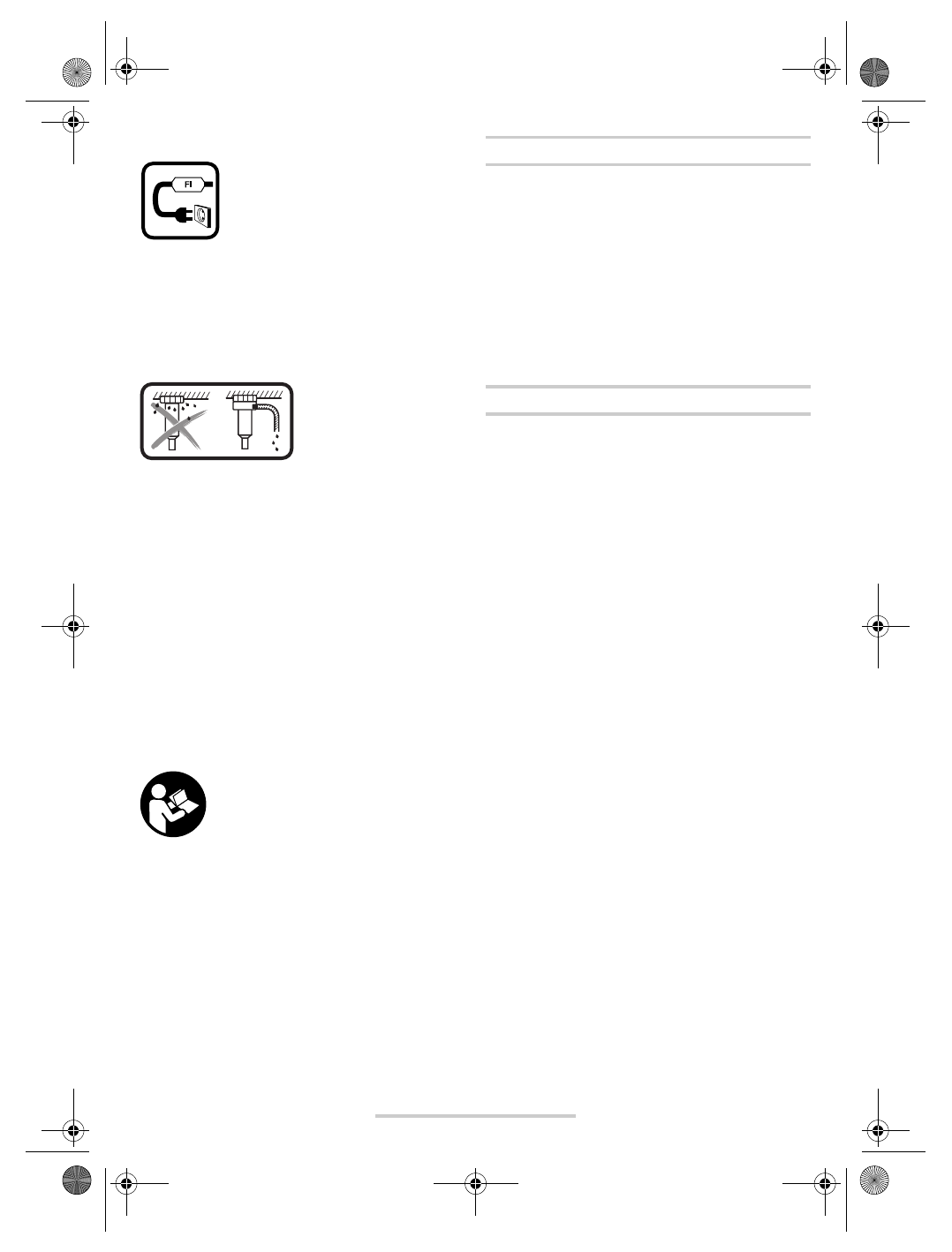

Električni alat nikada ne koristite
bez isporučene zaštitne sklopke
struje kvara (FI).

f

Prije početka rada provjerite propisnu funk-
ciju FI-zaštitne sklopke. Oštećenu FI-zaštitnu
sklopku treba popraviti ili zamijeniti u Bosch
ovlaštenom servisu.

f

Treba paziti na osobe u radnom području, niti
električni alat ne dođu u kontakt sa vodom
koja istječe.

Kod nadglavnog
mokrog bušenja istekla
voda se mora uhvatiti.

Električni alat učvrstite u
stalku za bušenje i monti-
rajte prsten za hvatanje
vode.

f

Treba paziti da crijeva koja provode vodu,
spojni dijelovi kao i prsten za hvatanje vode
(pribor) budu u besprijekornom stanju.
Oštećene ili istrošene dijelove zamijenite prije
slijedeće uporabe.

Izlaz vode iz dijelova elek-

tričnog alata povećava opasnost od strujnog
udara.

Upute za GDB 1600 DE

f

Električni alat koji koristite na otvorenom pri-
ključite preko zaštitne sklopke struje kvara.

Opis djelovanja

Treba pročitati sve napomene o si-
gurnosti i upute.

Ako se ne bi poštivale

napomene o sigurnosti i upute to bi
moglo uzrokovati strujni udar, požar i/ili
teške ozljede.

Molimo otvorite preklopnu stranicu sa prikazom
uređaja i držite ovu stranicu otvorenom dok čitate
upute za uporabu.

Uporaba za određenu namjenu

GDB 1600 WE: Uređaj je u kombinaciji sa dijamant-
nim krunastim svrdlima za mokro bušenje i dovo-
dom vode prikladan za mokro bušenje betona i
armiranog betona. Uređaj se može kombinirati sa
usisnom napravom (prsten za hvatanje vode i
univerzalni usisavač). Montažom Bosch usisne glave
uređaj se može primijeniti i za suho bušenje.
GDB 1600 DE: Uređaj je u kombinaciji sa dijamant-
nim krunastim svrdlima za suho bušenje i priklad-
nom usisnom napravom prikladan za suho bušenje
opeke, pješčanika, porobetona i keramičkim
pločica.

Prikazani dijelovi uređaja

Numeriranje prikazanih dijelova odnosi se na prikaz
električnog alata na stranici sa slikama.

1

Kontrolna lampica

2

Zaporna tipka prekidača za
uključivanje/isključivanje

3

Prekidač za uključivanje/isključivanje

4

FI-zaštitna sklopka  (GDB 1600 WE)

5

Priključni komad za slavinu  (glava za ispiranje)

6

Glava za ispiranje  (GDB 1600 WE)

7

Preskočni utori na bušaćoj glavi

8

Pokazivač protoka vode  (glava za ispiranje)

9

Navoj za dodatnu ručku

10

Zaporna slavina za vodu  (glava za ispiranje)

11

Klizni prsten *

12

Krunasto svrdlo *

13

Bušaće vreteno

14

Sigurnosni zatik bušaće glave

15

Stezni vijak bušaće glave

16

Dodatna ručka

17

Usisni nastavak  (usisna glava)

18

Usisno crijevo *

19

Usisna glava

20

Stezač bušaće glave

21

Preskočni brijeg na stezaču bušaće glave

22

Prekidač za biranje brzina

* Prikazan ili opisan pribor ne pripada standardnom
opsegu isporuke.
