Magyar

– 7

3 609 929 A69 • 18.7.06

Üzemeltetés

Üzembe helyezés

f

Ügyeljen a helyes hálózati feszültségre! Az
áramforrás feszültségének meg kell egyeznie
az elektromos kéziszerszám típustábláján
található adatokkal. A 230 V-os berendezé-
seket 220 V hálózati feszültségről is szabad
üzemeltetni.

f

A munka megkezdése előtt kérje ki a felelős
statikus, építész vagy az illetékes építésveze-
tőség véleményét a tervezett furatokról. A
vasbeton fémszálait csak egy épitészeti stati-
kus engedélyével szabad átvágni.

f

Olyan furatoknál, amelyek keresztülhaladnak
egy falon vagy egy mennyezeten/padlón,
okvetlenül ellenőrizze az érintett helyisége-
ket, nincs-e valamilyen akadály a másik olda-
lon. Kerítse el a munkaterületet és biztosítsa a
magfúrót zsaluzással a leesés ellen.

A hibaáram (FI-) védőkapcsoló működésének
ellenőrzése (GDB 1600 WE)

Minden munkakezdése előtt ellenőrizze a

4

 hiba-

áram (FI-) védőkapcsoló előírásszerű működését.

•

Nyomja meg a hibaáram (FI-) védőkapcsolón
elhelyezett

„

RESET

”

-gombot. A védőkapcsoló

üzemkész állapotát egy piros jelzőlámpa jelzi.

•

Nyomja meg a

„

TEST

”

-gombot. A

„

RESET

”

-

gomb felett található kijelzés feketére vált.

Bekapcsolás

GDB 1600 WE: Nyomja meg a

„

RESET

”

-gombot a

4

hibaáram (FI-) védőkapcsolón.
GDB 1600 WE

6

 öblítőfejjel: Állítsa be a

10

 vízelzáró

csap az átfolyási helyzetbe. Ellenőrizze a

8

 átfolyás-

kijelzésen a vízáramot.
Az elektromos kéziszerszám

bekapcsolásához

nyomja meg a

3

 be-/kikapcsoló gombot.

A bekapcsolt be-/kikapcsoló

reteszeléséhez

 tartsa

azt benyomva és nyomja meg ezen felül a

2

reteszelő gombot.

Kikapcsolás

Engedje el a

3

 be-/kikapcsolót. Ha a

3

 be-/kikap-

csoló bekapcsolt állapotban reteszelve van, akkor
azt előbb nyomja be, majd engedje el.
GDB 1600 WE

6

 öblítőfejjel: Zárja el a

10

 vízelzáró

csapot. A munka befejezése után válassza le a

5

csapcsatlakozóidomot a víz-tápvezetéktől. Nyissa ki
a

10

 vízelzáró csapot és engedje le a maradék vízet.

A fordulatszám beállítása

A bekapcsolt elektromos kéziszerszám fordulat-
számát a

3

 be-/kikapcsoló különböző mértékű

benyomásával fokozatmentesen lehet szabályozni.

A

22

 fokozatváltó kapcsolóval 2 különböző

fordulatszám tartományt lehet előre kijelölni.
A két fokozatot a következő furatátmérőkhöz
célszerű alkalmazni:

Munkavégzési tanácsok

Fúróállvány nélküli előfúráshoz használjon mindig
egy központozó keresztet (külön tartozék).
Kezdje meg a fúrást az 1. fokozatban, alacsony
fordulatszámmal, amíg a magfúró rezgésmentesen
nem forog a megmunkálásra kerülő anyagban.
Ezután adott esetben kapcsoljon át a 2. fokozatra.
A berendezésre gyakorolt nyomást a fúrás közben a
kifúrandó anyag tulajdonságainak megfelelően kell
megválasztani. Egyenletes nyomással fúrjon. Időn-
ként húzza kissé vissza a magfúrót a furatból, hogy
a fúrás során keletkező iszap vagy por lekerüljön a
gyémántszergmensekről.
Ne terhelje túl az elektromos kéziszerszámot. Túl-
terhelés esetén villog a

1

 ellenőrző lámpa (lásd

„

Ellenőrző lámpa

”

).

Biztonsági tengelykapcsoló

f

Ha a betétszerszám beszorul, vagy beakad, a
fúróorsó meghajtása megszakad. Tartsa
ezért, az ekkor fellépő erők felvételére, az
elektromos kéziszerszámot mindkét kezével,
és ügyeljen arra, hogy szilárd talajon, biztosan
álljon.

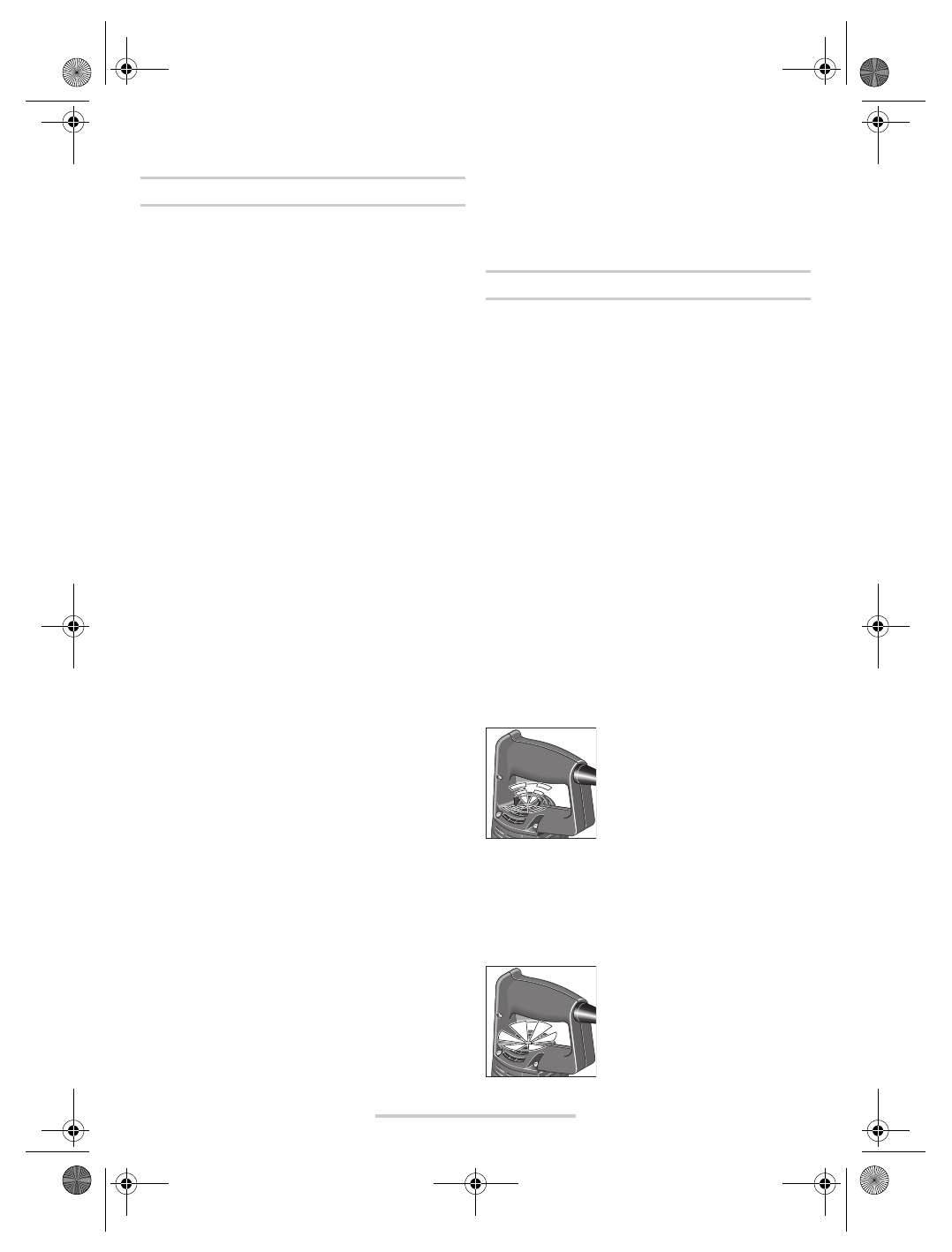

Ellenőrző lámpa

Az

1

 ellenőrző lámpa

villog

:

Az elektromos kéziszerszám túl
van terhelve.
Csökkentse a berendezésre
gyakorolt nyomást. Szükség
esetén kapcsolja ki az elektro-
mos kéziszerszámot és élesítse
meg a magfúrót.

Ha nem csökkenti a berendezésre gyakorolt nyo-
mást, akkor az elektronika alacsonyabbra sza-
bályozza a fordulatszámot. Folytatódó túlterhelés
esetén az elektromos kéziszerszám kikapcsol.
Csökkentse le az elektromos kéziszerszám
terhelését, majd kapcsolja ismét be azt.

Az

1

 ellenőrző lámpa

folyamatosan világít

:

A szénkeféket ki kell cserélni.
Egy Bosch vevőszolgálat ezt a
munkát gyorsan és
megbízhatóan elvégzi.

1. fokozat

2. fokozat

Nedves fúrás

33

–

102 mm

10

–

32 mm

Száraz fúrás

69

–

152 mm

32

–

68 mm
