Svenska - 5
■
Dra ut stickproppen innan åtgärder utförs
på maskinen.
Använd enbart slipverktyg vilkas
tillåtna varvtal åtminstone motsvarar
slipmaskinens högsta tomgångs-
varvtal.
Grovslip- och kapskivorna blir under
arbetet mycket heta; berör inte dem
innan de svalnat.
■
Rengör slipspindeln och alla delar som ska
monteras. För inspänning och lossning av slip-
verktyg blockera slipspindeln 5 med spindel-
låsknappen 4.
Påverka spindellåsknappen 4 endast när slip-
spindeln står stilla!
Grovslip- / kapskiva
Beakta slipskivornas dimensioner. Centrumhålet
måste passa exakt till stöd-
flänsen 8 (M 14), 19 (M 10).
Reducerstycken
eller adaptrar får inte användas.
Kontrollera vid användning av diamantkapskiva
att rotationsriktningspilen på diamantkapskivan
och maskinens rotationsriktning (rotationsrikt-
ningspil på maskinhuvudet) överensstämmer.
För montage se bildsidan.
Skruva på spännmuttern 10 och dra fast den med
tvåstiftsnyckeln (se avsnitt ”Snabbspännmutter”).

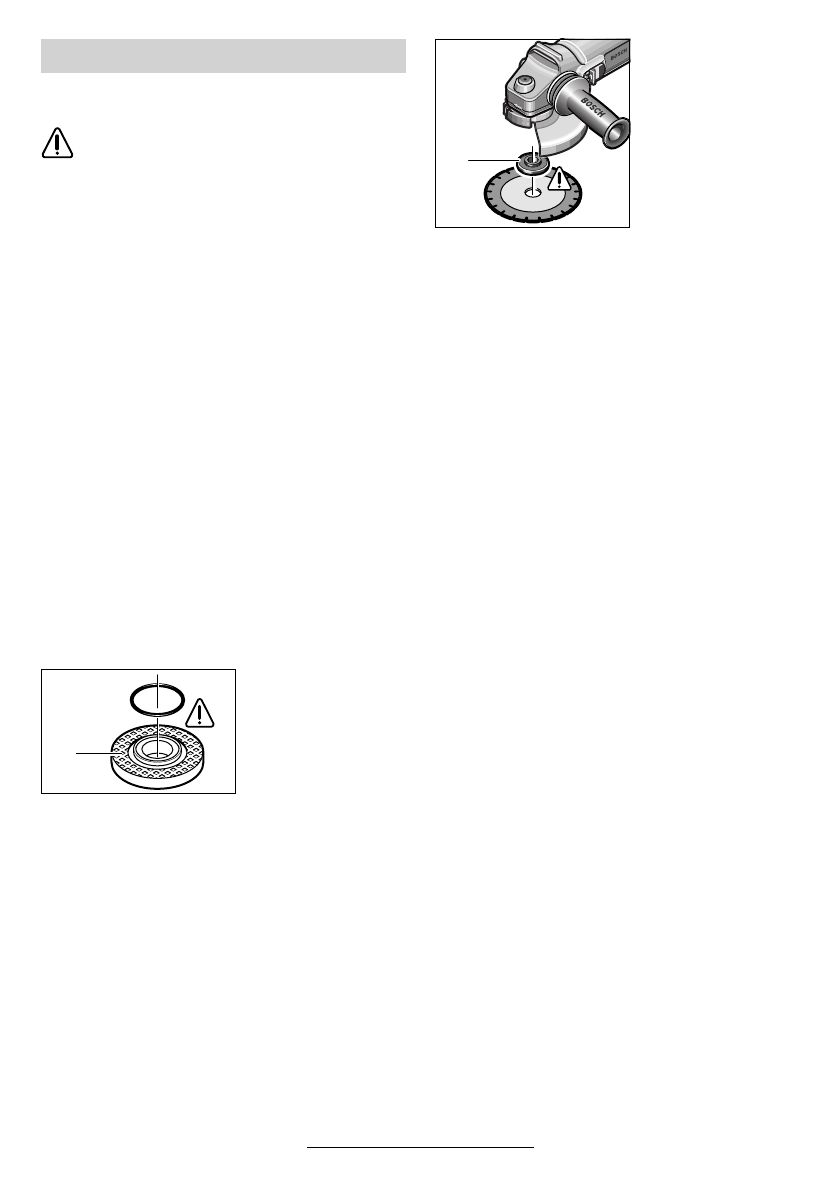

Stödfläns för slip-
spindel M 14
På stödflänsen 8 har
en O-ring placerats
kring centrerflänsen
(plastdetalj).
Saknas O-ringen eller är den skadad ska den
ovillkorligen ersättas (artikelnr 1 600 210 039)
innan stödflänsen 8 monteras.
Stödfläns för slip-
spindel M 10
Båda sidorna på
stödflänsen 19 kan
användas. För
diamantkapskivor
måste den vridas om
180° innan den sätts
på slipspindeln 5.
Diamantkapskivans centrumhål (Ø 20 mm)
måste utan spel passa mot centrerklacken på
stödflänsen 19.
Reducerstycken eller adaptrar får inte användas.
☞
Efter montering av slipverktyget
kontrollera innan maskinen inkopplas
att slipverktyget är korrekt monterat
och att det kan rotera fritt.
Lamellslipskiva (slipmoppsrondell)
(för M 14-slipspindel)
Alltefter aktuell användning ska ev. spräng-
skyddet 6 tas bort och handskyddet 12
monteras. Placera specialstödflänsen 8 (till-
behör, artikelnr. 2 605 703 028) och lamellslip-
skivan på slipspindeln 5. Skruva på spännmut-
tern 10 och dra fast den med tvåstiftsnyckeln.
Gummisliprondell 13
Alltefter aktuell användning ska ev. spräng-
skyddet 6 tas bort och handskyddet 12
monteras.
För montage se bildsidan.
Skruva på rundmuttern 15 och dra fast den med
tvåstiftsnyckeln.
Toppborste 16 / skivborste
(för M 14-slipspindel)
Alltefter aktuell användning ska ev. spräng-
skyddet 6 tas bort och handskyddet 12
monteras.
Slipverktyget ska kunna skruvas så långt in på
slipspindeln 5 att den vid slipspindelgängans slut
ligger stadigt mot slipspindelflänsen. Dra kraftigt
fast med U-nyckeln.
Montering av slipverktyg
8
19
74 • 1 609 929 F32 • 03.06
