Fessure in pareti portanti sono soggette alla
norma DIN 1053 parte 1 oppure alle specifiche
norme vigenti nel rispettivo Paese.
Rispettare assolutamente tali direttive. Prima di
iniziare i lavori, consultare l’ingegnere calcolatore
o l’architetto responsabile oppure chi di compe-
tenza.
■
Prima di qualunque intervento alla mac-
china, estrarre la spina dalla presa di rete.

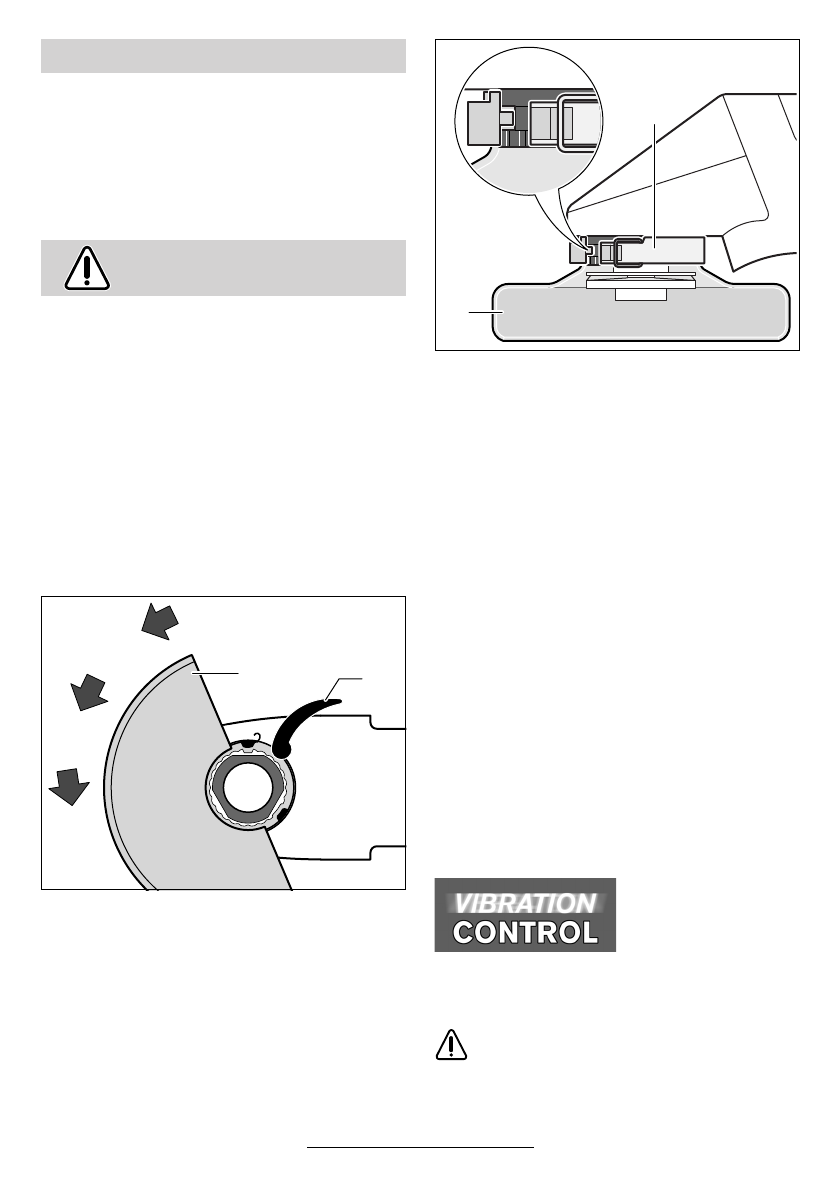

Calotta di protezione
■
In caso di lavori con disco da sgrosso op-
pure con mole abrasive da taglio diritto è
indispensabile che sia montata la calotta di
protezione 6.
Aprire la levetta di fissaggio 7.
Applicare la calotta di protezione 6 della figura ri-
spettivamente sul collare alberino della testa
dell’elettroutensile. Le camme codificatrici della
calotta di protezione devono corrispondere con le
rispettive rientranze al collare alberino.
Applicare la calotta di protezione premendola sul
collare alberino fino a far poggiare il collare della
calotta di protezione sulla flangia della macchina
e le camme codificatrici fanno presa nella scana-
latura rotante del collare alberino.
Ruotare la calotta di protezione 6 in senso antio-
rario e portarla alla posizione necessaria (posi-
zione di lavoro).
Regolare la calotta di protezione 6 in modo
tale da impedire che si abbia una scia di scin-
tille in direzione dell’operatore.
Avvertenza: Camme codificatrici applicate alla
calotta di protezione 6 hanno la funzione di ga-
rantire che alla macchina possa essere montata
soltanto una calotta di protezione che sia adatta
al tipo di macchina.
Lo smontaggio avviene seguendo l’ordine in-
verso.
Impugnatura supplementare
■
Durante tutte le operazioni di lavoro con la
macchina è indispensabile che sia montata
l’impugnatura supplementare 3.
A seconda della posizione di lavoro che si prefe-
risce, avvitare l’impugnatura supplementare 3 al
lato destro od al lato sinistro della testa dell’elet-
troutensile.
Impugnatura supplementare
antivibrazioni
L’impugnatura supplementare antivibrazioni per-
mette di lavorare a vibrazione ridotta e quindi di
lavorare in modo più piacevole e sicuro.
Non eseguire nessun tipo di modifica
all’impugnatura supplementare.
Non continuare ad utilizzare un’impugnatura sup-
plementare difettosa.
Indicazioni relative alla statica
Montaggio del
dispositivo di protezione
6
7
6
7
