Português - 5
■
Tirar a ficha da tomada antes do todos os
trabalhos no aparelho.
Apenas utilize ferramentas abrasivas,
com um número de rotações admissível
que seja no mínimo tão alto como o nú-
mero de rotações em vazio do aparelho.
Os discos de desbastar e de cortar tor-
nam-se bem quentes durante o traba-
lho; não toque nos discos antes que ar-
refeçam.
■
Limpar o veio de rectificação e todas as peças
a serem montadas. Para apertar e soltar as
ferramentas abrasivas, deverá fixar o veio de
rectificação 5 com a tecla de travamento de
veio 4.
Apenas accionar a tecla de travamento de
veio 4 com o veio de rectificação parado!
Disco de desbastar / cortar
Observar as dimensões dos discos abrasivos. O
diâmetro do orifício deve ajustar-se à flange de
admissão 8 (M 14), 19 (M 10). Não utilizar peças
de redução ou adaptadores.
Ao utilizar um disco de diamante para cortar, ob-
serve que a seta de sentido de rotação do disco
de diamante para cortar, coincida com o sentido
de rotação do aparelho (seta de sentido de rota-
ção na cabeça do aparelho).
Informações sobre a montagem encontram-
se na página com figura.
Desaparafusar a porca de aperto 10 e apertar
com uma chave de dois furos (veja trecho “Porca
de aperto rápido”).

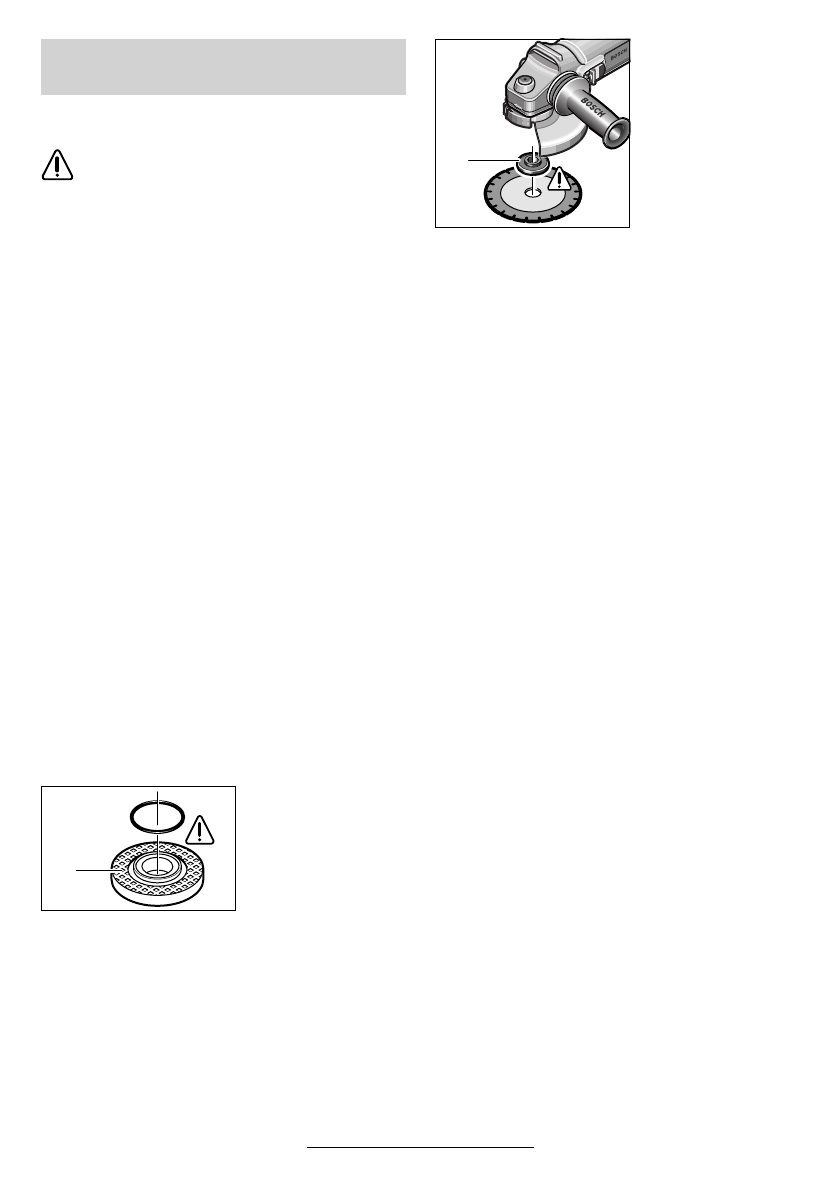

Flange de admis-
são para veio de
rectificação M 14
Na flange de admis-
são 8 encontra-se
um O-Ring (peça de
plástico) em torno da
gola de centragem.
Caso o O-Ring estiver faltando ou estiver da-
nificado, será imprescindível substituí-lo (N° de
encomenda 1 600 210 039), antes de montar a
flange de admissão 8.
Flange de admis-
são para veio de
rectificação M 10
A flange de admis-
são 19 pode ser utili-
zada por ambos os
lados. Para discos
de corte de dia-
mante, deve esta
deve ser girada por
180° e colocada so-
bre o veio de rectifi-
cação 5.
O orifício do disco de corte de diamante
(Ø 20 mm) deve ajustar-se sem folga ao colar de
centragem da flange de admissão 19.
Não utilizar peças de redução ou adaptadores.
☞
Após montar a ferramenta abrasiva, de-
verá controlar antes de ligar, se a ferra-
menta abrasiva está correctamente
montada e se pode girar livremente.
Disco abrasivo em leque
(prato de tecido abrasivo)
(para veio de rectificação M 14)
De acordo com a aplicação, deverá retirar a capa
de protecção 6 e montar a protecção para as
mãos 12. Colocar a flange especial de admis-
são 8 (acessório, n° de encomenda
2 605 703 028) e o disco abrasivo em leque so-
bre o veio de rectificação 5. Aparafusar a porca
de aperto 10 apertar com a chave de dois furos.
Prato abrasivo de borracha 13
De acordo com a aplicação, deverá retirar a capa
de protecção 6 e montar a protecção para as
mãos 12.
Informações sobre a montagem encontram-
se na página com figura.
Aparafusar a porca redonda 15 e apertar a chave
de dois furos.
Escova tipo tacho 16 / escova em disco
(para veio de rectificação M 14)
De acordo com a aplicação, deverá retirar a capa
de protecção 6 e montar a protecção para as
mãos 12.
Deve ser possível aparafusar a ferramenta abra-
siva no veio de rectificação 5, de modo que es-
teja firme na flange do veio de rectificação na ex-
tremidade da rosca do veio de rectificação. Aper-
tar com a chave de forqueta.
Montar as ferramentas
abrasivas
8
19
42 • 1 609 929 F32 • 03.06
