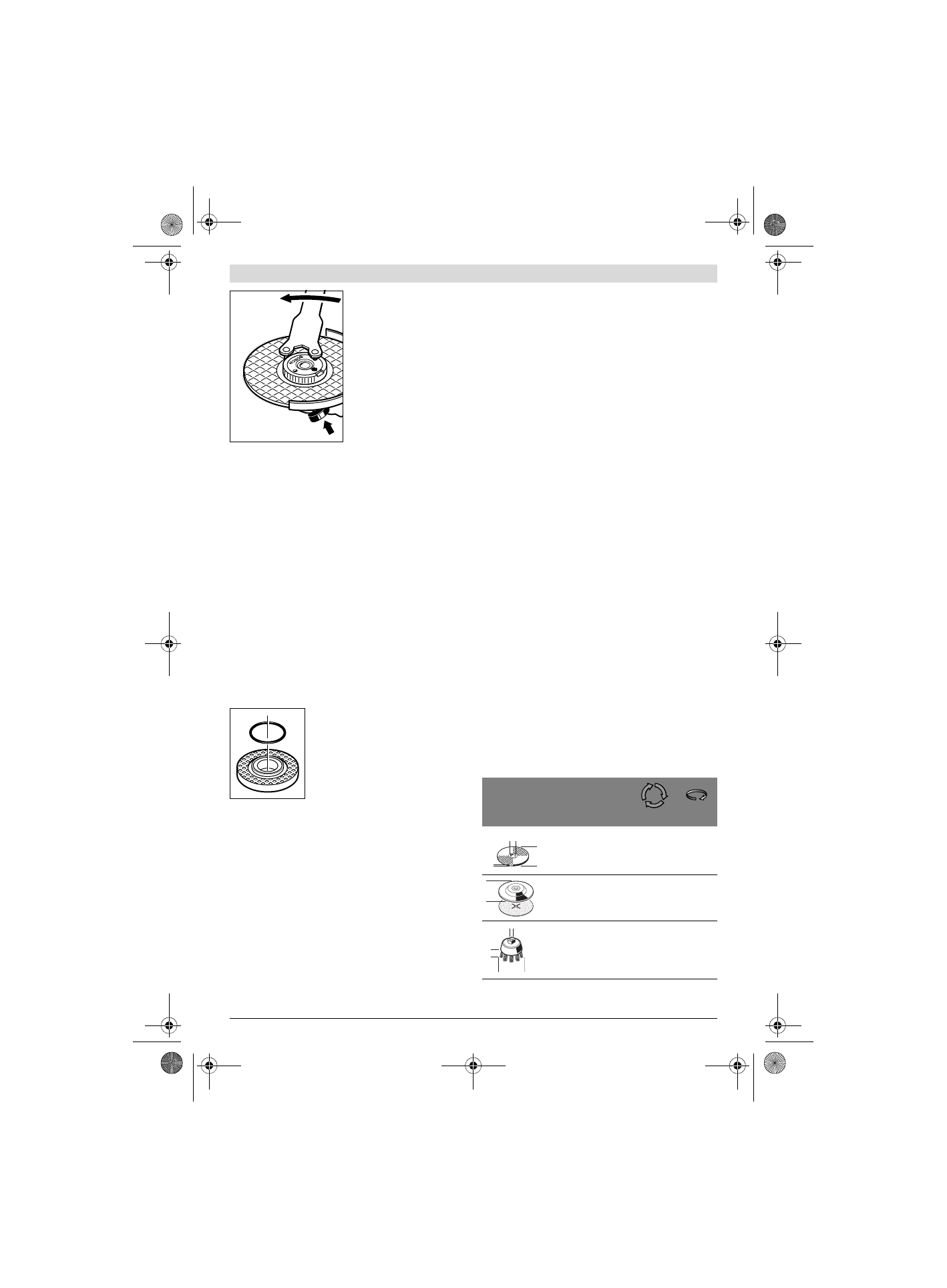

Дұрыс бекітілген,
зақымдалмаған тез қысқыш
гайканы сақинаны сағат
тіліне кері бұру арқылы
бұра алуға болады.

Ешқашан қатты
бекемделген тез қысқыш
гайканы тістеуікпен бұрап
алмаңыз, екі бүйірлік
тесігі бар гайка кілтін
пайдаланыңыз.

 Гайка

кілтін суретте
көрсетілгендей екі бүйірлік
тесігімен орнатыңыз.

Тегістеу шеңбері/кесу шеңбері

Тегістеу құралдарының өлшемдерін ескеріңіз. Орнату
тесігінің диаметрі тірек фланецке сәйкес болуы керек.
Адаптерлерді немесе жалғастырғыш тетіктерді
пайдаланбаңыз.

Алмас кесу шеңберлерін пайдаланғанда алмас кесу
шеңберіндегі жылжыту бағытының көрсеткісі электр
құралдағы айналу бағытына сәйкес болуын қадағалаңыз
(редукторлық бастағы көрсеткіні қараңыз).

Орнату реті суреттер бар бетте көрсетілген.

Тегістеу/кесу шеңберін бекіту үшін қысқыш гайканы

7

орнатыңыз және екі бүйірлік тесігі бар дөңгелек
гайкаларға арналған кілтпен бұрап бекітіңіз, „Тез қысқыш
гайка“ тарауын қараңыз.



Тегістеу құралын орнатқаннан кейін қосу алдында
орнатудың дұрыстығын және құралдың еркін
айналатынын тексеріңіз. Тегістеу құралы қорғағыш
қаптамаға және басқа бөлшектерге үйкелмей
айналып жатқанына көз жеткізіңіз.

Ортаға келтіретін буртиктің тірек
фланецінде

5

 пластмасса бөлшек

(дөңгелек қимасы бар сақина) бар.

Дөңгелек қимасы бар сақина жоқ
немесе зақымдалған болса,

 ары

қарай пайдаланбай тұрып тірек
фланецті

5

 міндетті түрде ауыстыру

керек.

Желпуіш тәрізді тегістеу шеңбері



Желпуіш тәрізді тегістеу шеңберімен жұмыстарда
әрқашан қол қорғағышын 12 пайдаланыңыз.

Резеңке тегістеу тәрелкесі



Резеңке тегістеу тәрелкесімен 14 жұмыстар үшін
әрқашан қол қорғағышын 12 киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

Резеңкелі тегістеу шеңберін

14

 орнатудан алдын

2 дистанциялық шайбаны

13

 тегістеу шпинделіне

4

(GWS 20-230 H / GWS 22-180 H / GWS 22-230 H/JH /
GWS 24-180 H / GWS 24-230 H /JH / GWS 26-180 H /
GWS 26-230 B/H) орнатыңыз.

Дөңгелек гайканы

16

 орнатыңыз және екі бүйірлік тесігі

бар дөңгелек гайкаларға арналған кілтпен бекемдеңіз.

Ескертпе:

Дөңгелек сомынды

16

 босатуда көбірек күш

салу керектігін ескеру керек (GWS 24-230 JVX).

Тостаған тәрізді қылшақ/дискілік қылшақ



Тостаған тәрізді қылшақтармен орындалатын
жұмыстар үшін әрқашан қол қорғағышын 12
орнатыңыз.

Орнату реті суреттер бар бетте көрсетілген.

Тостаған тәрізді қылшақ/дискілік қылшақты шпиндельге
шпиндель фланеці шпиндель ирек оймасына тығыз
тақалып тұратындай бұрап бекіту керек. Айыр тәрізді
кілтпен тостаған тәрізді/дискілік қалшықты бекемдеңіз.

Ескертпе:

Тегістеу құралын босатуда көбірек күш салу

керектігін ескеру керек (GWS 24-230 JVX).

Тегістеу тәрелкесі (GWS 20-230 H / GWS 22-180 H /
GWS 22-230 H /JH / GWS 24-180 H / GWS 24-230 H / JH /
GWS 26-180 H / GWS 26-230 B / H)



Тегістеу тәрелкесімен жұмыс істеуден алдын
арнайы қаптаманы 24 алыңыз.

Тегістеу тәрелкесі

25

 қаптамадан

24

 тек жұмыс жағдайына

сай ретте шығарылып тұруы керек. Қаптаманы

24

 осы

өлшемге сай орнатыңыз.

Орнату реті суреттер бар бетте көрсетілген.

Қысатын сомынды

7

 орнатыңыз және иілген екі тесігі бар

кілтпен

26

 бекемдеңіз.

Жарамды тегістеу құралы

Осы нұсқаулықта жоғарыда атап өтілген барлық тегістеу
құралдарын пайдалануға болады.

Пайдаланылатын тегістеу құралдарының рұқсат етілген
айналымдар саны [мин

-1

] немесе айналу жылдамдығы

[м/с] төменде берілген кестедегі мәндерден төмен
болмауы керек.

Сондықтан тегістеу құралының жапсырмасында
көрсетілген рұқсат етілген айналымдар санын

немесе

айналу жылдамдығын

 сақтаңыз.

ең көбі

[мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d
