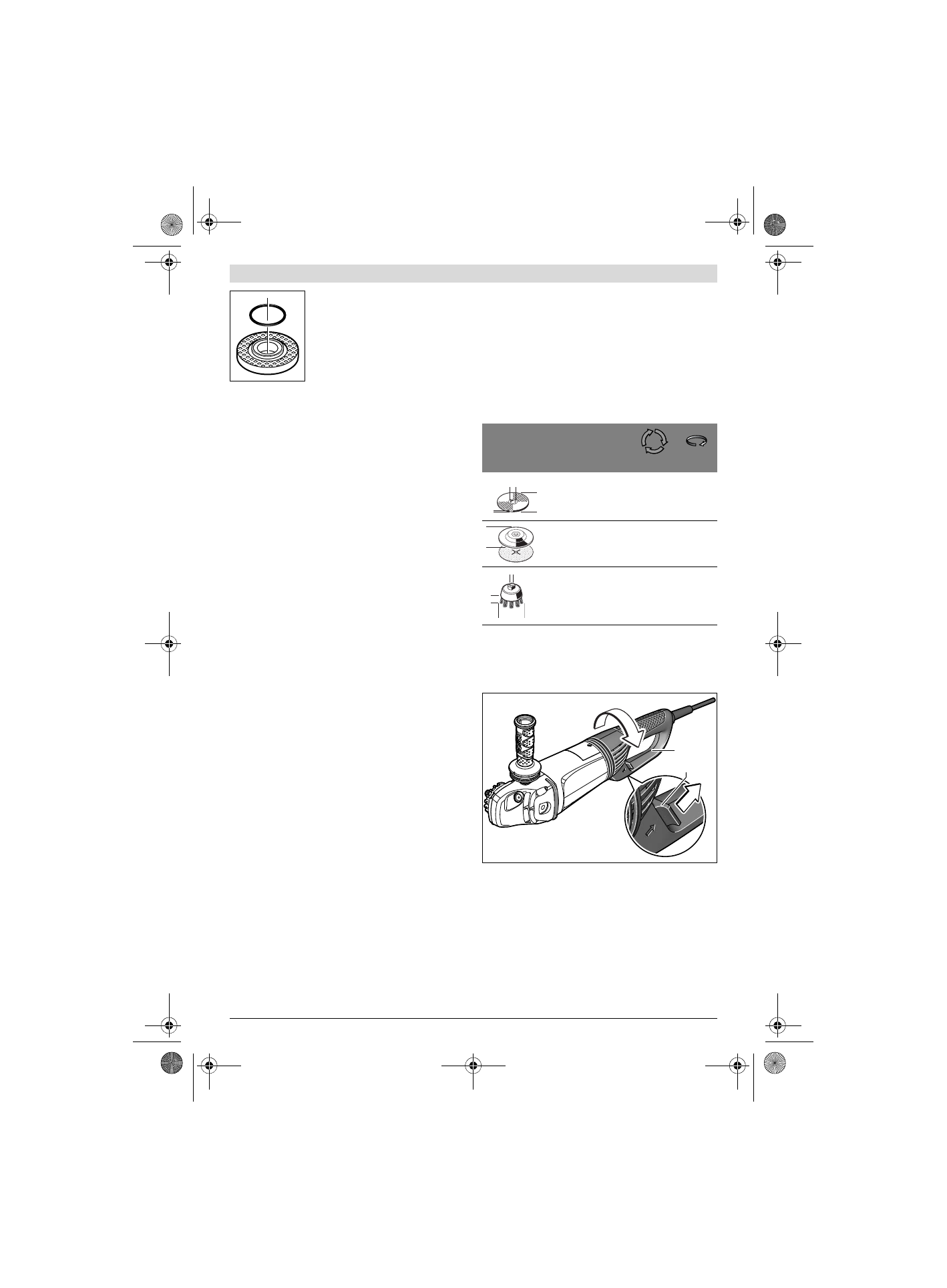

Un joint en plastique (rondelle élas-
tique) est directement monté autour de
l’alésage du flasque

5

.

Au cas où cette

rondelle élastique fasse défaut ou
qu’elle soit endommagée,

 il faut abso-

lument remplacer la flasque d’entraîne-
ment

5

 avant de continuer à l’utiliser

l’outil.

Plateau à lamelles



Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 12.

Plateau de ponçage en caoutchouc



Lors de travaux avec le plateau de ponçage en caout-
chouc 14, montez toujours le protège-main 12.

L’ordre du montage est indiqué sur la page des graphiques.

Avant de monter le plateau de ponçage en caoutchouc

14

,

placez les 2 rondelles d’écartement

13

 sur la broche

d’entraînement

4

 (GWS 20-230 H / GWS 22-180 H /

GWS 22-230 H/JH / GWS 24-180 H / GWS 24-230 H /JH /
GWS 26-180 H / GWS 26-230 B/H).

Montez l’écrou cylindrique

16

 et serrez-le à l’aide de la clé à

ergots.

Note :

Un effort relativement important doit être exercé pour

desserrer l’écrou cylindrique

16

 (GWS 24-230 JVX).

Brosse boisseau/brosse circulaire



Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 12.

L’ordre du montage est indiqué sur la page des graphiques.

Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clé à
fourche.

Note :

Un effort relativement important doit être exercé pour

desserrer l’accessoire de brossage (GWS 24-230 JVX).

Meule boisseau (GWS 20-230 H / GWS 22-180 H /
GWS 22-230 H /JH / GWS 24-180 H / GWS 24-230 H / JH /
GWS 26-180 H / GWS 26-230 B / H)



Lors de travaux avec la meule boisseau, toujours mon-
ter le capot spécial de protection 24.

La meule boisseau

25

 ne devrait dépasser le capot de protec-

tion

24

 que dans la mesure absolument nécessaire au type de

travail à effectuer. Régler le capot de protection

24

 sur cette

mesure.

L’ordre du montage est indiqué sur la page des graphiques.

Vissez l’écrou de serrage

7

 et serrez-le à l’aide de la clé à er-

gots coudée

26

.

Outils de meulage autorisés

Tous les outils de meulage figurant dans ces instructions d’uti-
lisation peuvent être utilisés.

La vitesse de rotation admissible [tr/min] ou la vitesse circon-
férentielle [m/s] des outils de meulage utilisés doit corres-
pondre au moins aux indications figurant sur le tableau ci-des-
sous.

En conséquence, respectez la

vitesse de rotation ou la vi-

tesse circonférentielle

 admissible figurant sur l’étiquette de

l’outil de meulage.

Pivoter la poignée principale
(GWS 24-230 JVX / GWS 26-230 B)



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.

Il est possible de faire pivoter la poignée principale

34

 de 90 °

vers la gauche ou vers la droite par rapport au carter moteur.
Ceci permet de mettre l’interrupteur Marche/Arrêt dans une
position de maniement favorable à des utilisations spéci-
fiques, p. ex. pour des travaux de tronçonnage effectués au
moyen du carter d’aspiration avec glissière de guidage

18

 ou

pour les gauchers.

Tirez le déverrouillage de la poignée

35

 dans le sens de la

flèche et tournez, en même temps, la poignée principale

34

dans la position souhaitée jusqu’à ce qu’elle s’encliquette.

max.

[mm]

[mm]

D

b

d

[tr/min]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d

35
