 Русский |

47

Bosch Power Tools

1 609 92A 2C9 | (24.10.16)

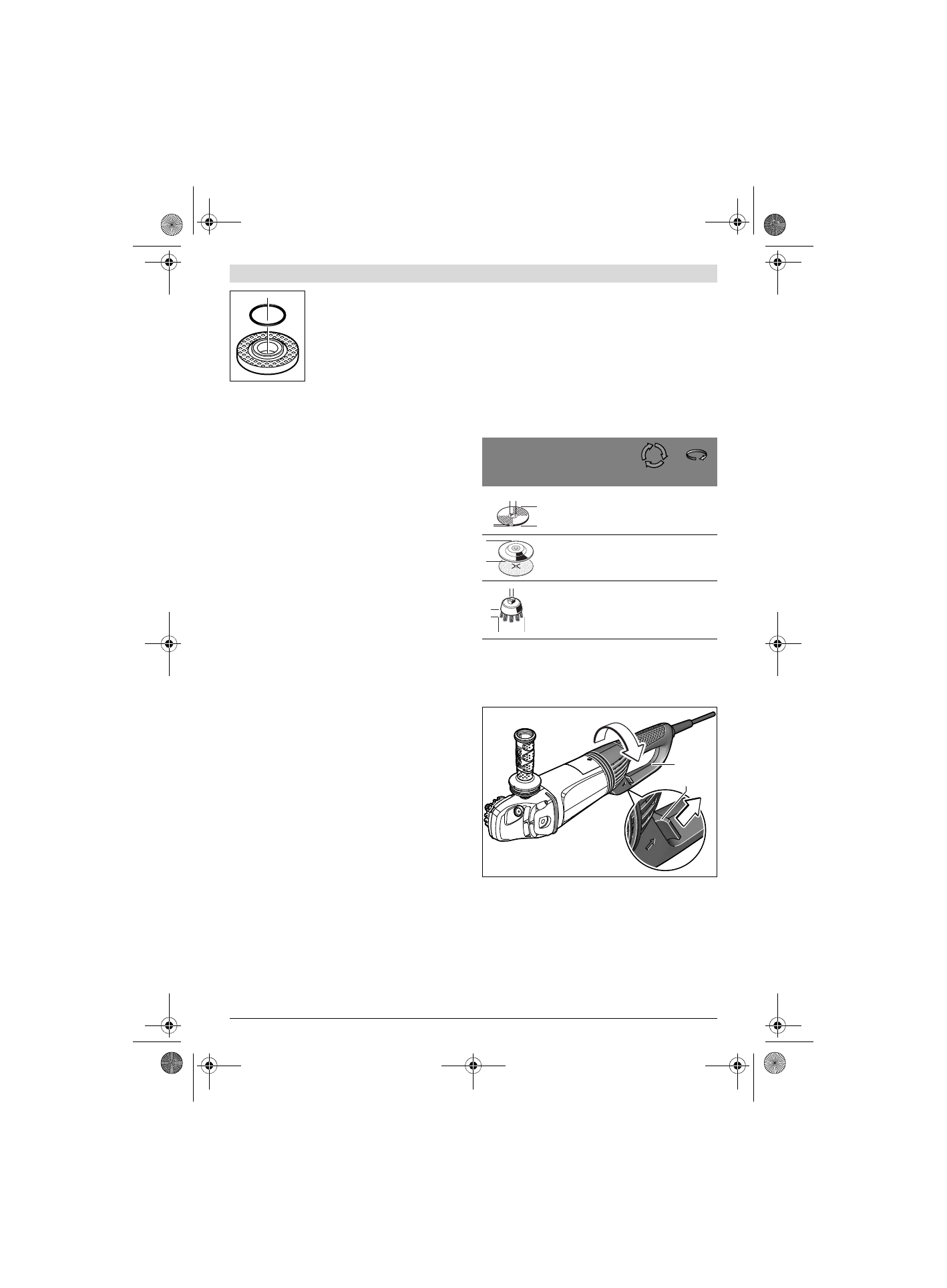

На опорном фланце

5

 вокруг центри-

рующего буртика находится пласт-
массовая деталь (кольцо круглого се-
чения).

Если кольцо круглого сече-

ния отсутствует или повреждено

,

опорный фланец

5

 необходимо обя-

зательно заменить перед дальней-
шим применением.

Веерный шлифовальный круг



Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 12.

Резиновая шлифовальная тарелка



Для работ с резиновой шлифовальной тарелкой 14
всегда устанавливайте защиту руки 12.

Последовательность монтажа показана на странице с ил-
люстрациями.

Перед монтажом резиновой шлифовальной тарелки

14

поставьте 2 прокладки

13

 на шлифовальный шпиндель

4

(GWS 20-230 H / GWS 22-180 H / GWS 22-230 H/JH /
GWS 24-180 H / GWS 24-230 H /JH / GWS 26-180 H /
GWS 26-230 B/H).

Навинтите круглую гайку

16

 и затяните ее ключом для кру-

глых гаек с 2-мя торцовыми отверстиями.

Указание:

Ослабление круглой гайки

16

, возможно, по-

требует больших усилий (GWS 24-230 JVX).

Чашечная щетка/дисковая щетка



Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 12.

Последовательность монтажа показана на странице с ил-
люстрациями.

Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.

Указание:

Ослабление шлифовального инструмента, воз-

можно, потребует больших усилий (GWS 24-230 JVX).

Чашечный шлифовальный круг (GWS 20-230 H /
GWS 22-180 H / GWS 22-230 H /JH / GWS 24-180 H /
GWS 24-230 H / JH / GWS 26-180 H / GWS 26-230 B / H)



Для работ с чашечным шлифовальным кругом уста-
навливайте специальный защитный кожух 24.

Чашечный шлифовальный круг

25

 должен всегда выхо-

дить из защитного кожуха

24

 только настолько, насколько

обязательно необходимо для выполнения соответствую-
щей работы. Установите защитный колпак

24

 на этот раз-

мер.

Последовательность монтажа показана на странице с ил-
люстрациями.

Накрутите зажимную гайку

7

 и затяните ее с помощью изо-

гнутого рожкового ключа под два отверстия

26

.

Допускаемый к применению шлифовальный
инструмент

Вы можете применять все названные в этом руководстве
шлифовальные инструменты.

Допустимое число оборотов [мин

-1

] или окружная ско-

рость [м/с] применяемых шлифовальных инструментов
должны быть по крайней мере не менее значений, указан-
ных в нижеследующей таблице.

Учитывайте поэтому допустимое

число оборотов или до-

пустимую окружную скорость

 на наклейке шлифоваль-

ного инструмента.

Установка главной рукоятки
(GWS 24-230 JVX / GWS 26-230 B)



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Главную рукоятку

34

 можно повернуть на 90 °  налево или

направо. Таким образом выключатель может быть уста-
новлен в более удобное для работы положение, напри-
мер, для отрезных работ с кожухом для отсасывания и на-
правляющими салазками

18

 или для левши.

Раскройте блокировку ручки

35

 по направлению стрелки

и одновременно поверните главную рукоятку

34

 до фик-

сирования в желаемом положении.

макс.

[мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d

35

34
