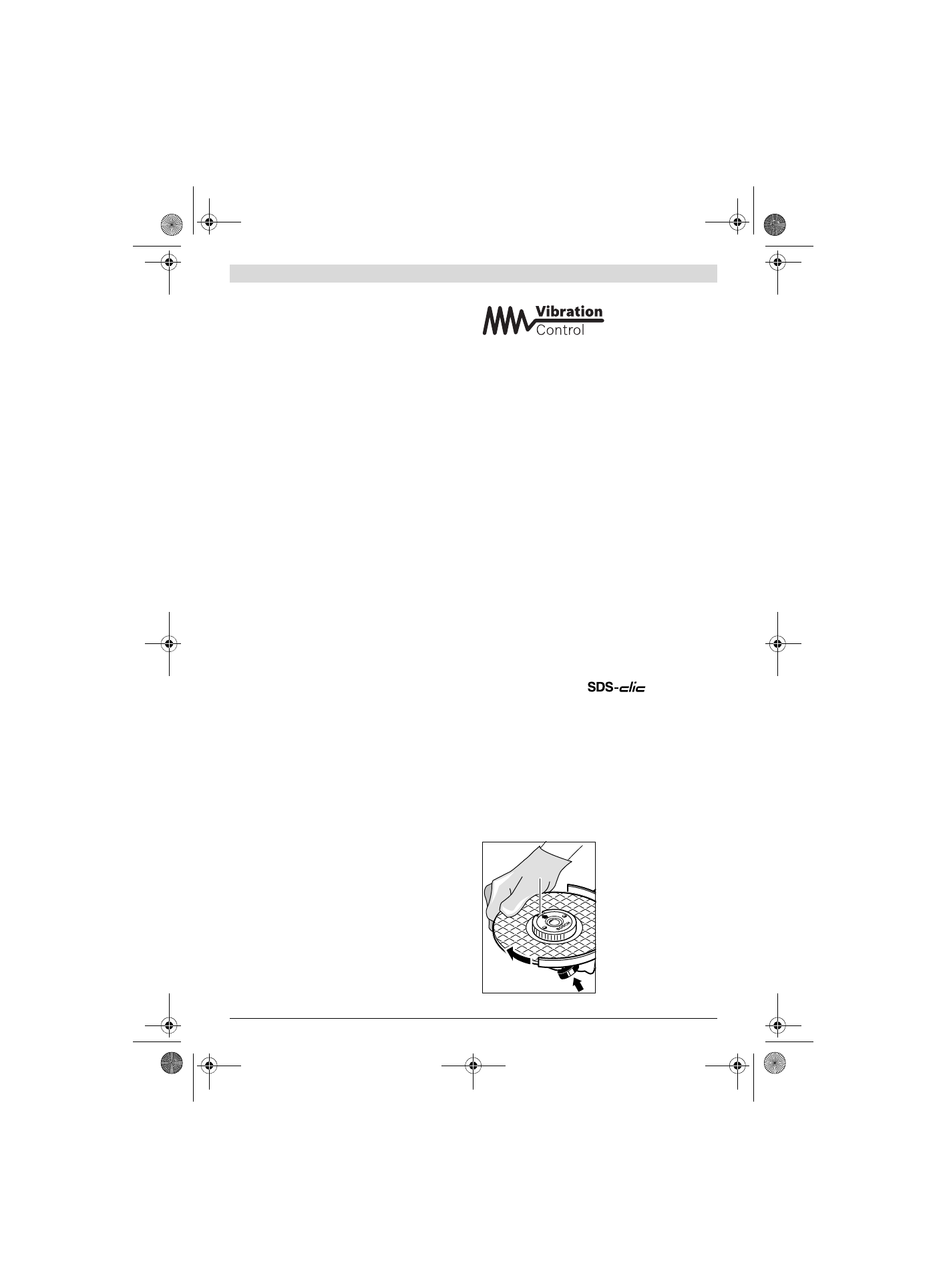

Монтаж

Монтаж захисних пристроїв



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.

Вказівка:

Після поломки шліфувального круга під час

роботи або при пошкодженні затискних пристроїв на
захисному кожусі/на електроприладі необхідно негайно
відправити електроприлад в сервісну майстерню, адреси
див. у розділі «Сервіс та надання консультацій щодо
використання продукції».

Захисний кожух для шліфування (GWS 24-230 JVX)

Відкрийте затискний важіль

30

. Надіньте захисний кожух

кодованим кулачком

29

 у кодований паз на шийці

шпинделя, щоб буртик захисного кожуха сів на фланець
електроприладу, та поверніть захисний кожух в бажане
положення. Затисніть затискний важіль

30

.



Захисний кожух треба встановити так, щоб іскри не
могли летіти в напрямку працюючого з приладом.

Ви можете змінювати силу затискання замка захисного
кожуха, відпускаючи або затягуючи юстирувальний гвинт

31

. Слідкуйте за міцною посадкою захисного кожуха і

регулярно перевіряйте міцність посадки.

Вказівка:

 Завдяки кодованим кулачкам на захисному

кожусі можна монтувати лише захисний кожух, що
розрахований на відповідний електроприлад.

Захисний кожух для шліфування (затискний гвинт)
(GWS 20-230 H / GWS 22-180 H / GWS 22-230 H / JH /
GWS 24-180 H / GWS 24-230 H / JH / GWS 26-180 H /
GWS 26-230 B / H)

Надіньте захисну кришку

21

 на шийку шпинделя.

Пристосуйте положення захисної кришки до потреб
робочої операції і зафіксуйте захисну кришку

21

фіксуючим гвинтом

22

.



Захисний кожух треба встановити так, щоб іскри не
могли летіти в напрямку працюючого з приладом.

Захисний кожух для розрізання



Для розрізання за допомогою зв'язаного абразиву
необхідно використовувати захисний кожух для
розрізання 23/32.



Для розрізання каменю забезпечуйте достатнє
відсмоктування пилу.

Захисний кожух для розрізання

23/32

 монтується так

само, як і захисний кожух для шліфування.

Витяжний ковпак для розрізання з люнетним супортом

Витяжний ковпак для розрізання з люнетним супортом

18

монтується так само, як і захисний ковпак для
шліфування.

Додаткова рукоятка



Користуйтеся приладом лише з додатковою
рукояткою 3.

Прикрутіть додаткову рукоятку

3

 в залежності від способу

роботи праворуч або ліворуч від головки редуктора.

Демпфер (GWS 24-230 JVX)

Інтегрований демпфер зменшує вібрацію.



Не продовжуйте користуватися електроприладом,
якщо демпферний елемент пошкоджений.

Захист для руки



Для роботи з гумовою опорною шліфувальною
тарілкою 14 або з чашковою щіткою/дисковою
щіткою/віялоподібним кругом завжди монтуйте
захист для рук 12.

Закріплюйте захист для рук

12

 за допомогою додаткової

рукоятки

3

.

Монтаж шліфувальних інструментів



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.



Не торкайтеся до шліфувальних і відрізних кругів,
поки вони не охолонуть.

Круги під час роботи дуже

нагріваються.

Прочистіть шліфувальний шпиндель

4

 і всі деталі, що

будуть монтуватися.

При монтажі і демонтажі шліфувальних інструментів
натисніть на фіксатор шпинделя

1

, щоб зафіксувати

шліфувальний шпиндель.



Перш, ніж натискати на фіксатор шпинделя,
зачекайте, поки шліфувальний шпиндель не
зупиниться!

В противному разі електроприлад може

пошкодитися.

Швидкозатискна гайка

За допомогою швидкозатискної гайки

9

 шліфувальний

інструмент можна монтувати без додаткового знаряддя.



Швидкозатискну гайку 9 дозволяється
використовувати лише для шліфувальних і
відрізних кругів.

Використовуйте лише бездоганну, непошкоджену
швидкозатискну гайку 9.
При закручуванні слідкуйте за тим, щоб промаркована
сторона швидкозатискної гайки 9 не дивилася на
шліфувальний круг; стрілка повинна дивитися на
індексну позначку 33.

Натисніть на фіксатор
шпинделя

1

, щоб зупинити

шліфувальний шпиндель.
Для затягнення
швидкозатискної гайки з
силою поверніть
шліфувальній круг за
стрілкою годинника.

33
