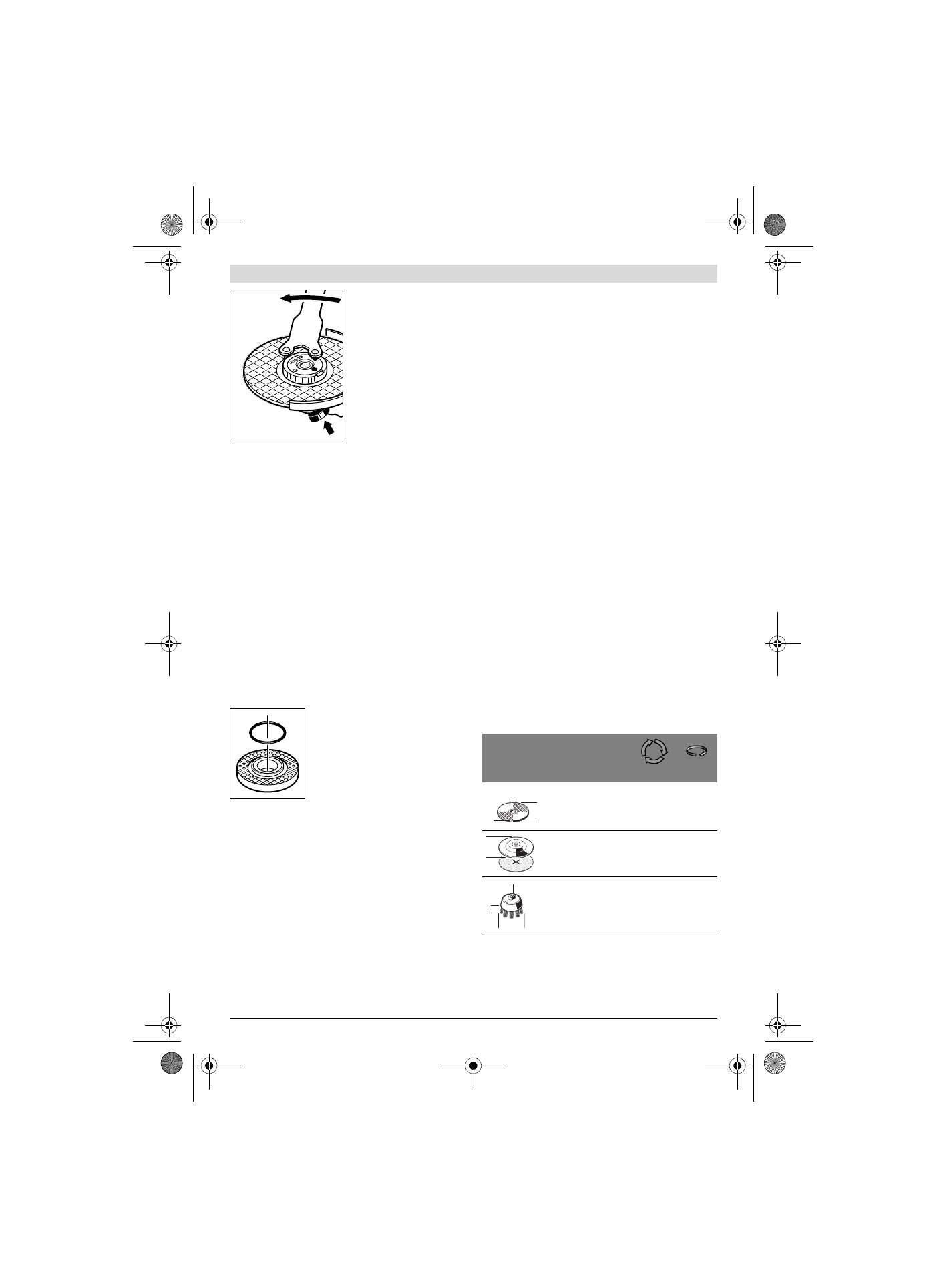

58

 | Українська

1 609 92A 2C9 | (24.10.16)

Bosch Power Tools

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити, вручну
повертаючи кільце з
накаткою проти стрілки
годинника.

Ніколи не відкручуйте
швидкозатискну гайку,
яка сидить дуже міцно,
кліщами, використовуйте
гайковий ключ.

 Приставте

гайковий ключ, як показано
на малюнку.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних інструментів. Отвір за
своїм діаметром має пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.

При використанні алмазних відрізних дисків слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному диску відповідала напрямку обертання
електроприладу (див. стрілку напрямку обертання на
головці редуктора).

Послідовність монтажу показана на сторінці з малюнком.

Для закріплення шліфувального/відрізного круга
накрутіть затискну гайку

7

 і закрутіть її за допомогою

гайкового ключа, див. розділ «Швидкозатискна гайка».



Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що шліфувальний
інструмент не зачіпає захисний кожух або інші
деталі.

В опорному фланці

5

 на

центруючому пояску знаходиться
пластмасова деталь (кільце круглого
перерізу).

Якщо кільце круглого

перерізу відсутнє або
пошкоджене,

 опорний фланець

5

необхідно обов’язково замінити
перед подальшим використанням.

Віялоподібний шліфувальний круг



Для роботи з віялоподібним кругом завжди
монтуйте захист для рук 12.

Гумовий тарілчаcтий шліфувальний круг



Для робіт з гумовим тарілчастим шліфувальним
кругом 14 завжди монтуйте захист для рук 12.

Послідовність монтажу показана на сторінці з малюнком.

Перед монтажем гумового тарілчастого шліфувального
круга

14

 надіньте 2 розпірні шайби

13

 на шліфувальний

шпиндель

4

 (GWS 20-230 H / GWS 22-180 H /

GWS 22-230 H/JH / GWS 24-180 H / GWS 24-230 H /JH /
GWS 26-180 H / GWS 26-230 B/H).

Накрутіть круглу гайку

16

 і затягніть її гайковим ключем.

Вказівка:

Зважайте на те, що круглу гайку

16

 буде важко

відкручувати (GWS 24-230 JVX).

Чашкова/дискова щітка



Для роботи з чашковою або дисковою щіткою
завжди встановлюйте захист для рук 12.

Послідовність монтажу показана на сторінці з малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона щільно
прилягала до фланця шліфувального шпинделя в кінці
різьби. Затягніть чашкову/дискову щітку гайковим
ключем.

Вказівка:

Зважайте на те, що шліфувальний інструмент

буде важко відкручувати (GWS 24-230 JVX).

Чашковий шліфувальний круг (GWS 20-230 H /
GWS 22-180 H / GWS 22-230 H /JH / GWS 24-180 H /
GWS 24-230 H / JH / GWS 26-180 H / GWS 26-230 B / H)



Для робіт з чашковим шліфувальним кругом
монтуйте спеціальну захисну кришку 24.

Чашковий шліфувальний круг

25

 має виглядати із

захисної кришки

24

 лише настільки, наскільки це

обов’язково необхідно для даного виду обробки.
Встановіть захисну кришку

24

 на цю відстань.

Послідовність монтажу показана на сторінці з малюнком.

Накрутіть затискну гайку

7

 і затягніть її за допомогою

зігнутого ріжкового ключа під два отвори

26

.

Дозволені шліфувальні інструменти

Ви можете використовувати усі названі в цій інструкції
шліфувальні інструменти.

Допустима частота обертання [хвил.

-1

] або колова

швидкість [м/с] використовуваних шліфувальних
інструментів має як мінімум відповідати даним,
зазначеним в нижчеподаній таблиці.

З цієї причини зважайте на допустиму

частоту обертання

або колову швидкість

, що зазначені на етикетці

шліфувального інструмента.

макс.

[мм]

[мм]

D

b

d

[хвил.

-1

]

[м/с]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d
