 | Français

1 609 92A 2C9 | (24.10.16)

Bosch Power Tools

Capot de protection pour le tronçonnage



Pour les opérations de tronçonnage au moyen d’abra-
sifs agglomérés, toujours utiliser le capot de protec-
tion pour tronçonnage 23/32.



Pour le tronçonnage de la pierre, veillez à assurer une
aspiration suffisante de poussières.

Le capot de protection pour le tronçonnage

23/32

 se monte

comme le capot de protection pour le meulage.

Carter d’aspiration pour le tronçonnage avec des glis-
sières de guidage

Le carter d’aspiration pour le tronçonnage avec glissière de
guidage

18

 se monte de la même manière que le capot de pro-

tection pour le meulage.

Poignée supplémentaire



N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 3.

En fonction du mode de travail, vissez la poignée supplémen-
taire

3

 du côté droit ou gauche du carter d’engrenage.

Dispositif d’amortissement des vibrations
(GWS 24-230 JVX)

Le dispositif intégré pour l’amortissement des vibrations ré-
duit les vibrations se produisant lors du travail.



Ne continuez pas à utiliser l’outil électroportatif si l’élé-
ment d’amortissement est endommagé.

Protège-main



Lors de travaux avec le plateau de ponçage en caout-
chouc 14 ou la brosse boisseau/la brosse circulaire/le
plateau à lamelles, montez toujours le protège-main
12.

Montez le protège-main

12

 avec la poignée supplémentaire

3

.

Montage des outils de meulage



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.



Ne touchez pas les disques à meuler et à tronçonner
avant qu’ils ne se soient complètement refroidis.

Le

disques peuvent chauffer énormément durant le travail.

Nettoyez la broche d’entraînement

4

 ainsi que toutes les

pièces à monter.

Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche

1

 afin de bloquer la

broche d’entraînement.



N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt.

Sinon,

vous pourriez endommager l’outil électroportatif.

Ecrou de serrage rapide

L’écrou de serrage rapide

9

 permet de monter les accessoires

sans avoir recours à des outils supplémentaires.



L’écrou de serrage rapide 9 ne doit être utilisé qu’avec
les disques à meuler et à dégrossir.

N’utilisez qu’un écrou de serrage rapide 9 en parfait état.
Lors du vissage, veillez à ce que la face avec le marquage
de l’écrou de serrage rapide 9 ne soit pas dirigée vers la
meule; la flèche doit être dirigée vers la marque 33.

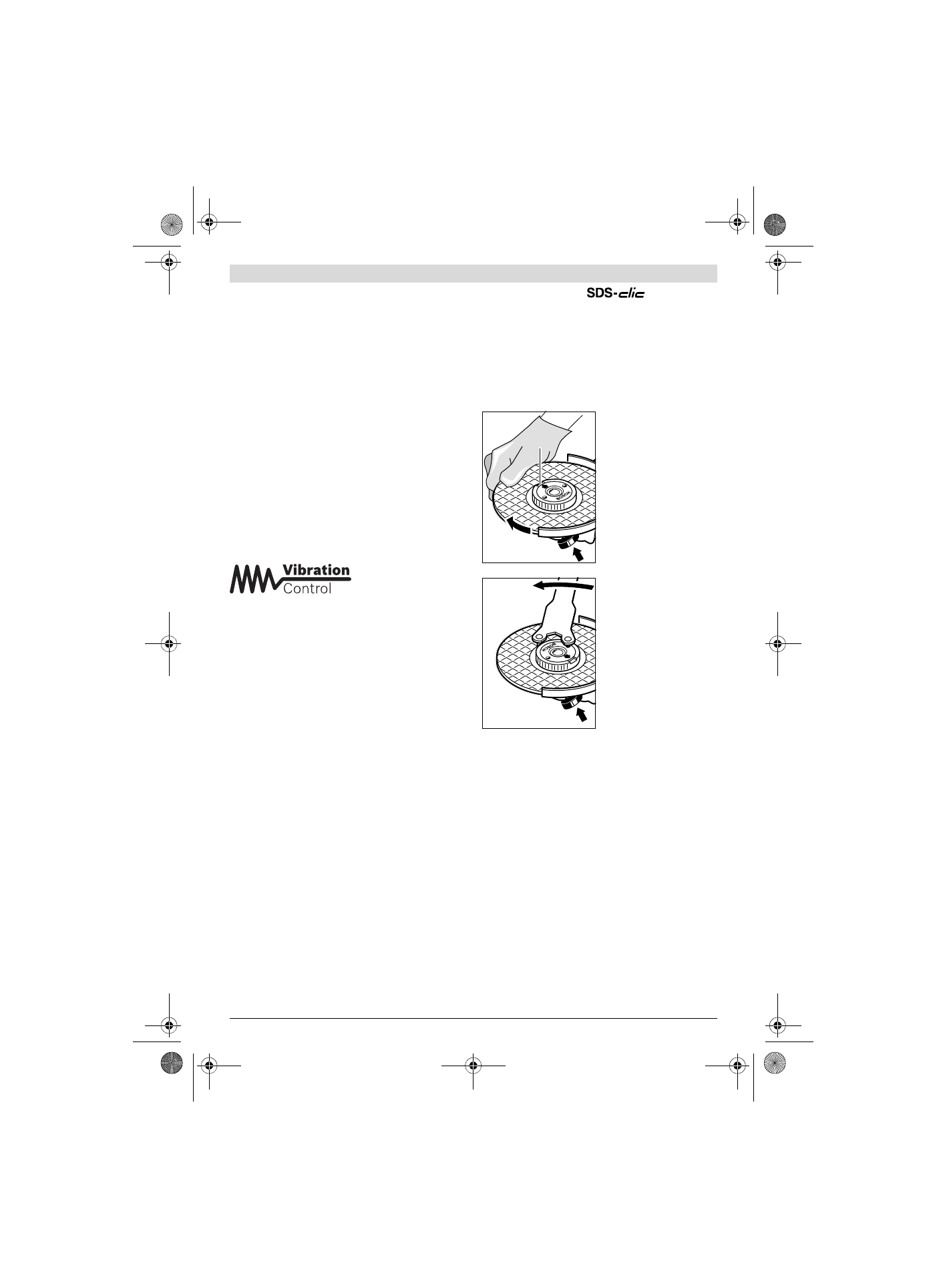

Afin de bloquer la broche
d’entraînement, appuyez sur
le dispositif de blocage de la
broche

1

. Afin de serrer

l’écrou de serrage rapide,
tournez fortement la meule
dans le sens des aiguilles
d’une montre.

Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.

Ne desserrez jamais un
écrou de serrage rapide
bloqué au moyen d’une
pince mais utilisez une clé à
ergots.

 Positionnez la clé à

ergots conformément à la fi-
gure.

Disque à meuler/à tronçonner

Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.

Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).

L’ordre du montage est indiqué sur la page des graphiques.

Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage

7

 et serrez-le à l’aide de la clé à ergots, voir cha-

pitre « Ecrou de serrage rapide ».



Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.

33
