 Türkçe |

35

Bosch Power Tools

1 609 92A 2C9 | (24.10.16)

Taşlama ve kesme diskleri

Taşlama uçlarının ölçülerine dikkat edin. Delik çapı bağlama
flanşına uymalıdır. Adaptör veya redüksiyon parçası kullan-
mayın.

Elmas kesme diskleri kullanırken disk üzerindeki dönme yönü
oku ile elektrikli el aletinin dönme yönünün (şanzıman başın-
daki dönme yönü okuna bakınız) birbirine uymalıdır.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Taşlama ve kesme disklerini tespit etmek üzere germe somu-
nunu

7

 vidalayın ve iki pimli anahtarla sıkın “Hızlı germe

somunu ” bölümüne bakınız.



Ucu takıp aleti çalıştırmadan önce, ucun kusursuz bi-
çimde takılıp takılmadığını ve serbest olarak dönüp
dönmediğini kontrol edin. Ucun koruyucu kapağa veya
diğer parçalara temas etmediğinden emin olun.

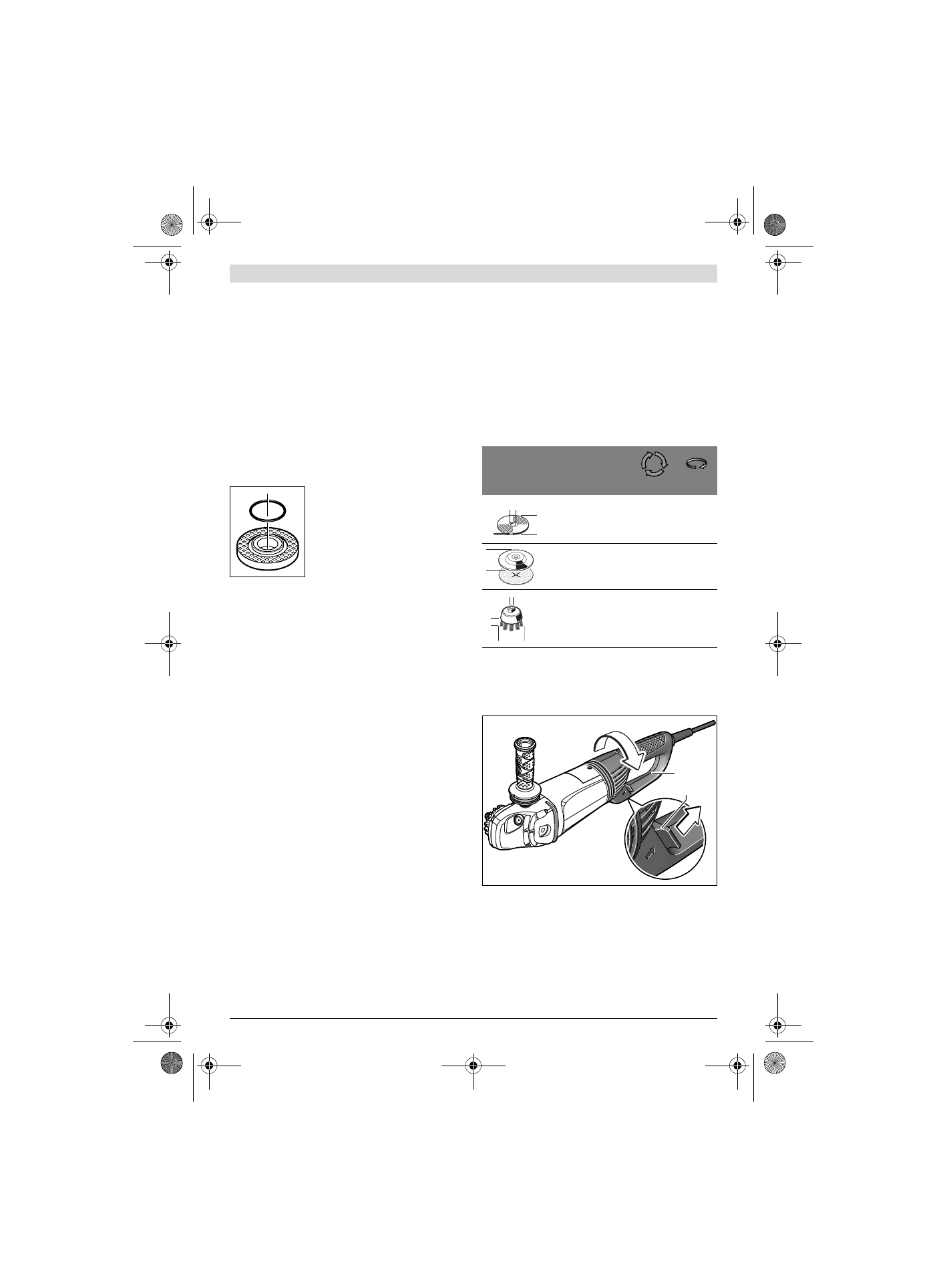

Bağlama flanşında

5

 merkezleme bun-

du çevresine bir plastik parça (O-halka)
yerleştirilmiştir.

O-halka yoksa veya

hasarlı ise bağlama flanşı

5

 alet kulla-

nılmaya devam edilmeden önde mutla-
ka değiştirilmelidir.

Yelpaze taşlama ucu



Yelpaze taşlama ucu ile çalışırken daima el koruma par-
çasını 12 takın.

Lastik zımpara tablası



Lastik zımpara tablası 14 ile çalışırken daima el koruma
parçasını 12 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Lastik zımpara tablasını

14

 takmadan önce 2 ara diskini

13

taşlama miline

4

 takın (GWS 20-230 H / GWS 22-180 H /

GWS 22-230 H/JH / GWS 24-180 H / GWS 24-230 H /JH /
GWS 26-180 H / GWS 26-230 B/H).

Yuvarlak başlı somunu

16

 vidalayın ve iki pimli anahtarla sıkın.

Not:

Yuvarlak başlı somun

16

 gevşetilirken biraz fazla kuvvet

gerekeceği dikkate alınmalıdır (GWS 24-230 JVX).

Çanak fırça/disk fırça



Çanak fırça veya disk fırça ile çalışırken daima el koru-
ma parçasını 12 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Çanak fırça/disk fırça taşlama miline öyle vidalanabilmelidir
ki, taşlama mili dişinin sonundaki mil flanşına sıkıca oturmalı-
dır. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

Not:

Taşlama ucu gevşetilirken biraz fazla kuvvet gerekeceği

dikkate alınmalıdır (GWS 24-230 JVX).

Taşlama çanağı (GWS 20-230 H / GWS 22-180 H /
GWS 22-230 H /JH / GWS 24-180 H / GWS 24-230 H / JH /
GWS 26-180 H / GWS 26-230 B / H)



Taşlama çanağı ile çalışırken özel tasarımlı koruyucu
kapağı 24 takın.

Taşlama çanağı

25

 koruyucu kapaktan

24

 yapılan işin gerek-

tirdiği ölçüde çıkmalıdır. Koruyucu kapağı

24

 bu ölçüye ayar-

layın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Germe somununu

7

 vidalayın ve açılı iki pimli anahtarla

26

sıkın.

Müsaade edilen taşlama uçları

Bu kullanım kılavuzunda anılan bütün taşlama uçlarını kullana-
bilirsiniz.

Kullanılan taşlama uçlarının müsaade edilen devir sayıları
[dev/dak] veya çevre hızları [m/sn] aşağıdaki tabloda görülen
verilere uymalıdır.

Bu nedenle taşlama ucu etiketinde belirtilen

müsaade edilen

devir sayısına veya çevre hızına

 dikkat edin.

Ana tutamağın çevrilmesi
(GWS 24-230 JVX / GWS 26-230 B)



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Ana tutamak

34

 motor gövdesine göre 90 derece sağa veya

sola çevrilebilir. Bu sayede açma/kapama şalteri özel kullanım
durumlarında uygun konuma getirilebilir; örneğin kılavuz kı-
zaklı emici kapak

18

 veya sol elini kullanlar için.

Tutamak boşa alma parçasını

35

 ok yönüne çekin ve aynı anda

ana tutamağı

34

 kilitleme yapıncaya kadar istediğiniz pozisyo-

na çevirin.

maks.

[mm]

[mm]

D

b

d

[dev/dak] [m/sn]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d

35

34
