 | Türkçe

1 609 92A 2C9 | (24.10.16)

Bosch Power Tools

Montaj

Koruyucu donanımların takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Not:

Çalışma esnasında taşlama diski kırılırsa veya koruyucu

kapaktaki ve elektrikli el aletindeki bağlalama donanımda ha-
sar meydana gelirse elektrikli el aleti zaman geçirmeden müş-
teri servisine gönderilmelidir. Adresler için bakınız “Müşteri
hizmeti ve uygulama danışmanlığı”.

Taşlama için koruyucu kapak (GWS 24-230 JVX)

Germe kolunu

30

 açın. Koruyucu kapağı kod tırnağı

29

 ile ko-

ruyucu kapak bundu elektrikli el aletinin flanşına oturuncaya
kadar kodlu oluğa yerleştirin ve koruyucu kapağı istediğiniz
pozisyona çevirin. Daha sonra germe kolunu

30

 kapatın.



Koruyucu kapağı öyle ayarlayın ki, kullanıcıya doğru kı-
vılcım gelmesin.

Koruyucu kapağın kapanma kuvvetini ayar vidasını

31

 gevşet-

mek veya sıkmak suretiyle değiştirebilirsiniz. Bunu yaparken
koruyucu kapağın yerine iyice oturmasına dikkat edin ve dü-
zenli aralıklarla kontrol edin.

Açıklama:

 Koruyucu kapaktaki kod tırnakları sadece elektrikli

el aletine uygun bir koruyucu kapağın takılabilmesini güvence
altına alır.

Taşlama işlemi için koruyucu kapak (kıskaç vidalı)
(GWS 20-230 H / GWS 22-180 H / GWS 22-230 H / JH /
GWS 24-180 H / GWS 24-230 H / JH / GWS 26-180 H /
GWS 26-230 B / H)

Koruyucu kapağı

21

 mil boynuna yerleştirin. Koruyucu kapa-

ğın pozisyonunu yaptığınız işe göre ayarlayın ve koruyucu ka-
pağı

21

 tespit vidası

22

 ile kilitleyin.



Koruyucu kapağı öyle ayarlayın ki, kullanıcıya doğru kı-
vılcım gelmesin.

Kesme için koruyucu kapak



Bağlı taşlama uçları ile kesme yaparken her zaman
kesme işleri için öngörülen koruyucu kapağı kullanın
23/32.



Taş malzemeyi keserken yeterli toz emme yapılmasını
sağlayın.

Kesme işleri için öngörülen koruyucu kapak

23/32

 taşlama iş-

leri için öngörülen koruyucu kapak gibi takılır.

Kılavuz kızakla kesme yapma için emici kapak

Kılavuz kızakla kesme yapma emici kapağı

18

 taşlama için ön-

görülen koruyucu kapak gibi takılır.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 3 kullanın.

Ek tutamağı

3

 yaptığınız işe göre şanzıman başının sağına ve-

ya soluna vidalayın.

Titreşim sönümlendirme (GWS 24-230 JVX)

Alete entegre titreşim sönümlendirme sistemi çalışırken orta-
ya çıkan titreşimleri önemli ölçüde azaltır.



Sönümlendirme elemanı hasar görünce elektrikli el ale-
tini kullanmaya devam etmeyin.

El koruma parçası



Lastik zımpara tablası 14 veya çanak fırça/disk fırça/
yelpaze taşlayıcı ile çalışmak için daima el koruma par-
çasını 12 takın.

El koruma parçasını

12

 ek tutamakla

3

 tespit edin.

Taşlama uçlarının takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.



Taşlama ve kesme disklerini soğumadan önce tutma-
yın.

Bu diskler çalışma esnasında çok ısınır.

Taşlama milini

4

 ve takılacak bütün parçaları temizleyin.

Taşlama uçlarını gevşetmek ve sıkmak için mil kilitleme düğ-
mesine

1

 basarak mili sabitleyin.



Mil kilitleme düğmesini sadece taşlama mili dururken
kullanın.

Aksi takdirde elektrikli el aleti hasar görebilir.

Hızlı germe somunu

Hızlı germe somunu

9

 ile kullanılacak uç yardımcı anahtara ge-

rek kalmadan takılabilir.



Hızlı germe somunu 9 sadece taşlama ve kesme diskleri
için kullanılabilir.

Sadece kusursuz, hasar görmemiş hızlı germe somunu 9
kullanın.
Vidalarken hızlı germe somununun 9 yazılı tarafının taşla-
ma diskini göstermemesine dikkat edin; ok endeks işare-
tini 33 göstermelidir.

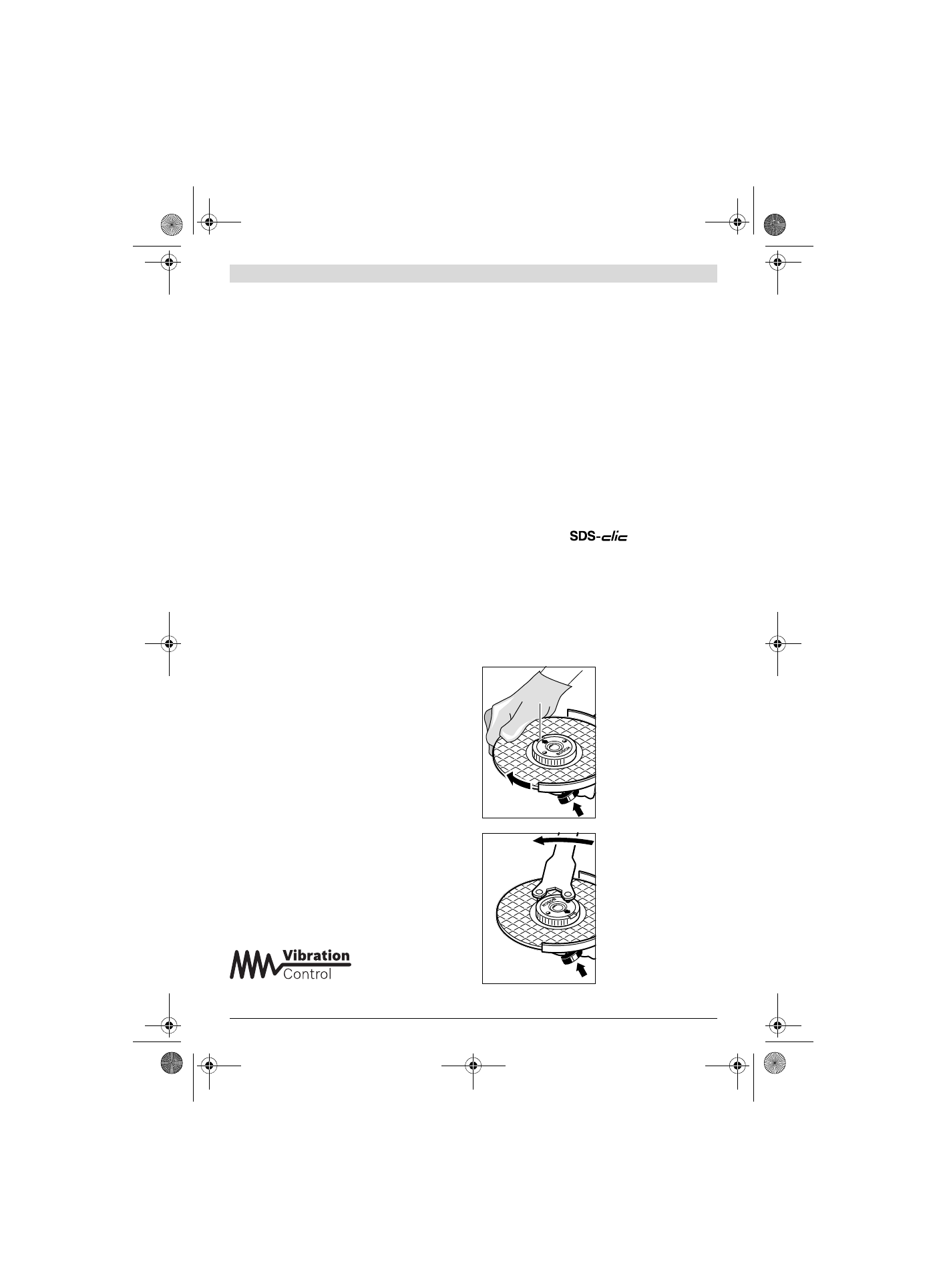

Mili sabitlemek için mil kilitle-
me düğmesine

1

 basın. Hızlı

germe somununu sıkmak için
taşlama diskini saat hareket
yönünde kuvvetlice çevirin.

Usulüne uygun olarak tespit
edilmiş, hasarsız bir hızlı ger-
me somununu tırtıllı halkayı
saat hareket yönünün tersine
çevirmek suretiyle gevşetebi-
lirsiniz.

Sıkışmış hızlı germe somu-
nunu hiçbir zaman pense ile
gevşetmeyin, bunun için iki
pimli anahtar kullanın.

 İki

pimli anahtarı şekilde göste-
rildiği gibi yerleştirin.

33
