 Українська |

65

Bosch Power Tools

1 609 92A 3B1 | (13.3.17)

Встромляння робочого інструмента (див. мал. A)

Покладіть приладдя на рівну поверхню. Маркування на
приладді повинно бути видно зверху.

Поверніть приладдя у положення наразі придатне для
роботи. Для цього доступні дванадцять положень з
інтервалом 30 °.

Притисніть електроінструмент під бажаним кутом на
приладдя, поки він не увійде відчутно у зачеплення.



Перевірте робочий інструмент на предмет міцної
посадки.

Неправильно або погано закріплені робочі

інструменти можуть розхитатися під час експлуатації і
наразити Вас на небезпеку.

Виймання робочого інструмента (див. мал. B)

Відкрийте важіль AutoClic

1

 до упору. Приладдя

викидається.

Монтаж і налаштування обмежувача глибини

Обмежувач глибини

15

 можна використовувати при

роботах з сегментними пиляльними дисками.

При необхідності зніміть вже монтований робочий
інструмент.

Надіньте обмежувач глибини

15

 надписаним боком

догори через патрон

10

 на головку редуктора електро-

інструменту.

Обмежувач глибини розрахований на наступну глибину
розпилювання:
– при сегментних пиляльних дисках ACZ 85 .. з діаметром

85 мм: глибина розпилювання 8 мм, 10 мм, 12 мм та
14 мм (вона зазначена на обмежувачі глибини великим
шрифтом, без дужок).

– при сегментних пиляльних дисках ACZ 100 .. з

діаметром 100 мм: глибина розпилювання 14 мм,
16 мм, 18 мм та 20 мм (вона зазначена на обмежувачі
глибини малим шрифтом, в дужках).

Встановіть сегментований пиляльний диск для необхідної
глибини розпилювання. Посуньте обмежувач глибини
розпилювання

15

 від патрона

10

 в напрямку робочого

інструмента, щоб робочий інструмент можна було вільно
повертати. Поверніть обмежувач глибини розпилювання

15

 так, щоб бажана глибина розпилювання знаходилася

над ділянкого пильного диска, якою буде здійснюватися
розпилювання. Знову посуньте обмежувач глибини
розпилювання

15

 до упору на головку редуктора елек-

троінструменту.

Знімайте обмежувач глибини

15

 при розпилюванні з

іншою глибиною розпилювання та для роботи з іншими
робочими інструментами. Для цього демонтуйте робочий
інструмент і зніміть обмежувач глибини з головки
редуктора.

Монтаж додаткової рукоятки
(опціональне приладдя)

Додаткова рукоятка, що гасить вібрацію, забезпечує
зручну і надійну роботу.

Прикрутіть додаткову рукоятку

8

 в залежності від способу

роботи праворуч або ліворуч від головки редуктора.



Не продовжуйте користуватися електроінструмен-
том, якщо додаткова рукоятка пошкоджена. Не
здійснюйте жодних змін на додатковій рукоятці.

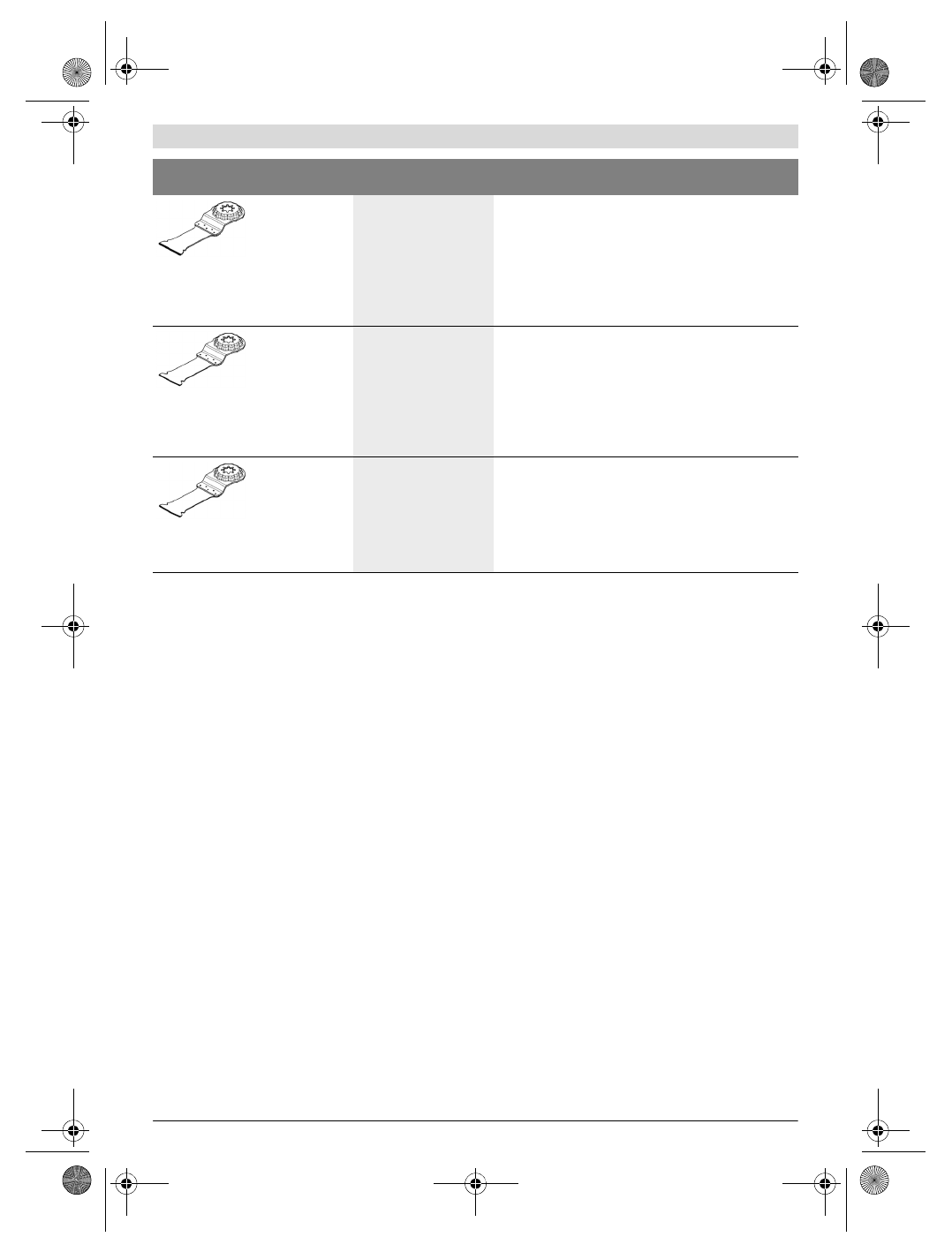

Твердосплавне
врізне пилкове
полотно для
металів

нержавіюча сталь (Inox),
шурупи і цвяхи,
епоксидна смола,
армовані скловолокном
пластмаси,
скловолокно,
гіпсокартон,
пористий бетон

Швидкі й глибокі розпили із занурюванням у
високоабразивних матеріалах або металі;
приклад: швидке різання кухонних фасадів, просте
різання загартованих шурупів, цвяхів і нержавіючої
сталі

Врізне біме-
талеве пилкове
полотно для
деревини та
металу

деревина,
абразивні дерев’яні
матеріали,
пластмаси,
загартовані цвяхи і
шурупи,
труби з кольорових
металів

Швидкі й глибокі розпили із занурюванням у деревині,
абразивних дерев’яних матеріалах і пластмасі;
приклад: швидке відрізання труб з кольорових металів і
профілів невеликого розміру, просте різання
незагартованих цвяхів, шурупів і сталевих профілів
невеликого розміру

Врізне пилкове
полотно з
високовугле-
цевої інструмен-
тальної сталі
(HCS) для
деревини

м’яка деревина,
дюбелі,
штифти,
елементи меблів

Швидкі й глибокі розрізи та глибокі розпили із
занурюванням; також для розпилювання понад краєм, в
кутах і важко доступних місцях;
приклад: глибокий розпил із занурюванням у м’якій
деревині для встановлення вентиляційних ґрат

Робочий
інструмент

Матеріал

Використання
