134

 | Hrvatski

1 609 92A 3B1 | (13.3.17)

Bosch Power Tools

Umetanje radnog alata (vidjeti sliku A)

Stavite radni alat na ravnu podlogu. Natpis radnog alata mora
biti čitljiv odozgo.

Okrenite radni alat u položaj koji vam odgovara za rad. Pritom
je moguće dvanaest položaja pomaknutih za 30 °.

Pritišćite električni alat u željenom kutu na radni alat sve dok
se čujno ne uglavi.



Radni alat kontrolirajte na čvrsto dosjedanje.

Pogrešno

ili nesigurno pričvršćeni radni alati mogli bi se tijekom rada
otpustiti i dovesti vas u opasnost.

Vađenje radnog alata (vidjeti sliku B)

Otvorite AutoClic polugu

1

 do graničnika. Radni alat se odba-

cuje.

Montirajte i podesite graničnik dubine

Graničnik dubine

15

 može se upotrebljavati kod rada sa se-

gmentnim listovima pile.

U danom slučaju uklonite već montirani radni alat.

Graničnik

15

 pomaknite do graničnika i sa stranom s natpi-

som okrenutom prema gore, preko stezača alata

10

, dalje od

glave prijenosnika električnog alata.

Graničnik dubine predviđen je za slijedeće dubine rezanja:
– Sa segmentnim listovima pile ACZ 85 .. promjera 85 mm:

dubina rezanja 8 mm, 10 mm, 12 mm i 14 mm (podaci na
graničniku dubine, velikim slovima i bez zagrada).

– Sa segmentnim listovima pile ACZ 100 .. promjera

100 mm: dubina rezanja 14 mm, 16 mm, 18 mm i 20 mm
(podaci na graničniku dubine, malim slovima i u zagra-
dama).

Postavite odgovarajući segmentni list pile za željenu dubinu
reza. Gurajte graničnik dubine

15

 s prihvata alata

10

 u smjeru

usadnika, sve dok ga ne budete mogli slobodno okretati.
Okrenite graničnik dubine

15

 tako da željena dubina reza bu-

de iznad odsječka lista pile s kojim će se piliti. Ponovno guraj-

te graničnik dubine

15

 do graničnika na glavu reduktora elek-

tričnog alata.

Uklonite graničnik dubine

15

 za sve ostale dubine rezanja i za

rad s drugim radnim alatima. U tu svrhu uklonite radni alat i
skinite graničnik dubine sa glave prijenosnika.

Ugradnja dodatne ručke (pribor kao opcija)

Dodatna ručka s amortizacijom vibracija omogućuje udoban i
siguran rad.

Dodatnu ručku

8

 uvijte na glavu prijenosnika desno ili lijevo,

ovisno od načina rada.



S električnim alatom ne radite dalje ako je oštećena
dodatna ručka. Na dodatnoj ručci ne izvodite nikakve
izmjene.

Brusni list staviti na brusnu ploču/zamijeniti ga

Brusna ploča

13

 ima na sebi »čičak« pričvršćenje, kako bi se

brusni listovi s »čičak«-pričvršćenjem mogli brzo i jednostav-
no pričvrstiti.

Da bi se postiglo optimalno pričvršćenje, lupkanjem očistite
brusnu ploču

13

 prije stavljanja brusnog lista

14

.

Stavite brusni list

14

 na jednu stranu brusne ploče

13

 da se

priljubi, položite brusni list nakon toga na brusnu ploču i priti-
snite ga čvrsto.

U svrhu osiguranja optimalnog usisavanja prašine treba paziti
da se otvori u brusnoj ploči podudaraju s perforacijama na
brusnom listu.

Kod skidanja brusnog lista

14

 uhvatite za njegov vrh i odvojite

ga od brusne ploče

13

.

Sve brusne listove, te runo za poliranje i čišćenje serije Delta
93 mm, možete koristiti sa Bosch programom pribora.

Pribor za brušenje, kao što je filc za poliranje, na isti način se
pričvršćuje na brusnu ploču.

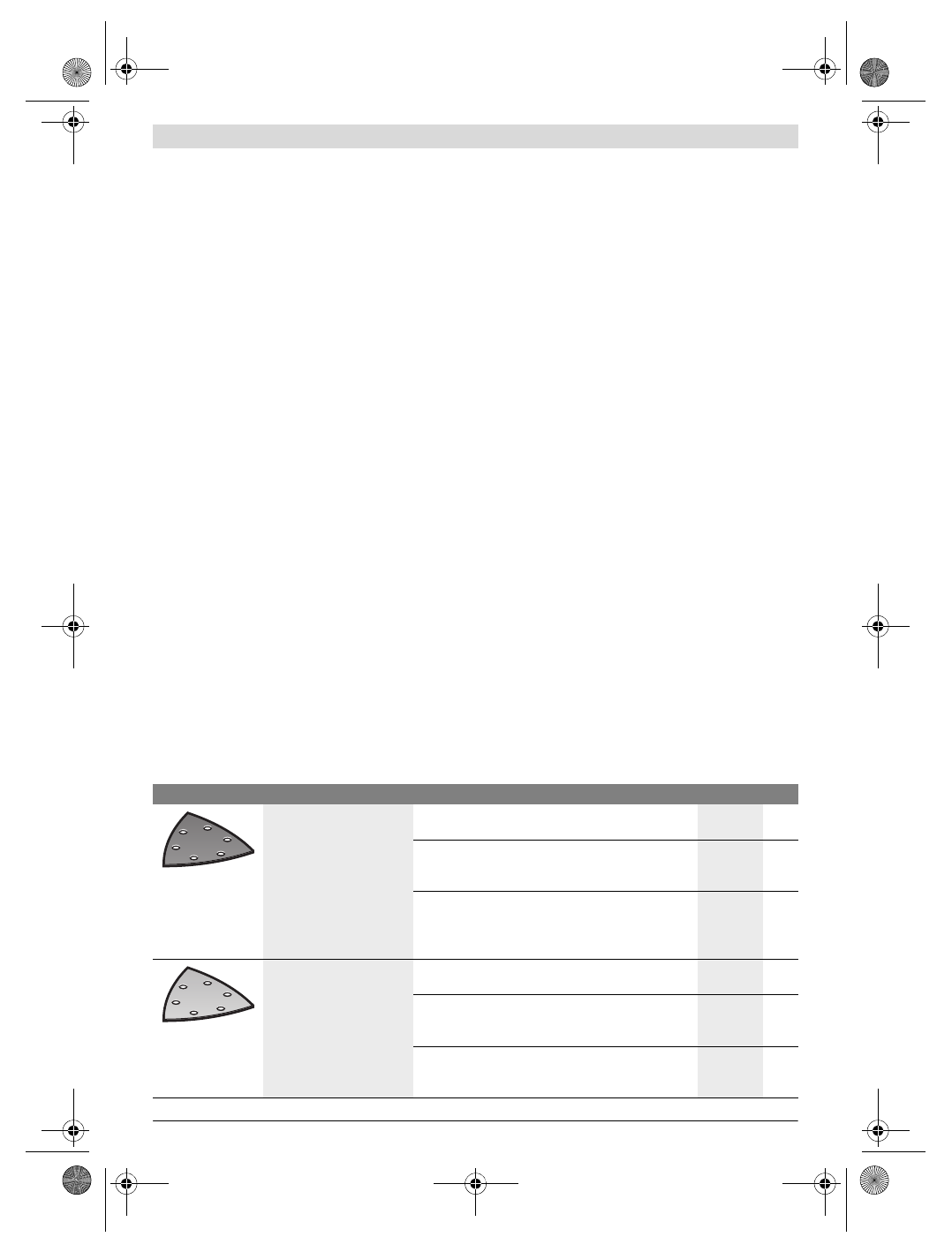

Izbor brusnih listova

Prema obrađivanom materijalu i željenom skidanju materijala sa površine, na raspolaganju su različiti brusni listovi:

Brusni list

Materijal

Primjena

Zrnatost

crvena kvaliteta

– Svi drveni materijali (npr.

tvrdo drvo, meko drvo,
ploče iverice, građevne
ploče)

– Metalni materijali

Za prethodno brušenje npr. hrapavih, neblanjanih
greda i dasaka

gruba

40
60

Za plansko brušenje i izravnavanje manjih neravnina

srednja

80

100
120

Za završno i fino brušenje drva

fina

180
240
320
400

bijela kvaliteta

– Boja
– Lak
– Punilo
– Kit

Za skidanje sloja boje brušenjem

gruba

40
60

Za brušenje boje (npr. uklanjanje tragova kista,
kapljica boje)

srednja

80

100
120

Za završno brušenje temeljnih premaza prije
bojenja/lakiranja

fina

180
240
320
