Nasazení nástroje (viz obr. A)

Položte nástroj na rovný podklad. Popis nástroje musí být
shora čitelný.
Otočte nástroj do polohy vhodné pro příslušnou práci. Je
k dispozici dvanáct poloh posunutých o 30 °.
Přitlačte elektronářadí v požadovaném úhlu na nástroj, až sly-
šitelně zaskočí.



Zkontrolujte nasazený nástroj na pevné dosednutí.

Špatně nebo nespolehlivě upevněné nástroje se mohou
během provozu uvolnit a ohrozit Vás.

Odejmutí nástroje (viz obr. B)

Povolte až nadoraz páčku AutoClic

1

. Nástroj vyskočí.

Montáž a nastavení hloubkového dorazu

Hloubkový doraz

15

 lze používat při práci se segmentovými

pilovými listy.
Případně odejměte již namontovaný nasazovací nástroj.
Hloubkový doraz

15

 nasuňte popsanou stranou nahoru přes

nástrojový držák

10

 až na doraz na hlavu převodovky elektro-

nářadí.
Hloubkový doraz je určený pro následující hloubky řezu:
– Se segmentovými pilovými listy ACZ 85 .. s průměrem

85 mm: hloubky řezu 8 mm, 10 mm, 12 mm a 14 mm (údaj
na hloubkovém dorazu ve větším písmu a bez závorek).

– Se segmentovými pilovými listy ACZ 100 .. s průměrem

100 mm: hloubky řezu 14 mm, 16 mm, 18 mm a 20 mm
(údaj na hloubkovém dorazu v menším písmu a v závorkách).

Nasaďte vhodný segmentový pilový list pro požadovanou
hloubku řezu. Posuňte hloubkový doraz

15

 z nástrojového dr-

žáku

10

 směrem k nástroji, až s ním bude možné volně otáčet.

Otočte hloubkový doraz

15

 tak, aby požadovaná hloubka řezu

byla nad výřezem pilového listu, se kterým se má řezat. Na-

saďte hloubkový doraz

15

 opět až nadoraz na převodovou

hlavu elektronářadí.
Hloubkový doraz

15

 pro všechny ostatní hloubky řezu a pro

práci s jinými nasazovacími nástroji odejměte. K tomu
odejměte nasazovací nástroj a hloubkový doraz stáhněte
z hlavy převodovky.

Montáž přídavné rukojeti (volitelné příslušenství)

Přídavná rukojeť s tlumením vibrací umožňuje příjemnější
a bezpečnější práci.
Přídavnou rukojeť

8

 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.



Elektronářadí dále nepoužívejte, pokud je poškozená
přídavná rukojeť. Na přídavné rukojeti neprovádějte
žádné změny.

Nasazení/výměna brusného listu na brusné desce

Brusná deska

13

 je vybavena tkaninou suchého zipu, pomocí

níž mohou být brusné listy se suchým zipem rychle a jedno-
duše upevněny.
Tkaninu suchého zipu brusné desky

13

 před nasazením brus-

ného listu

14

 vyklepejte, aby bylo umožněno optimální přilnutí.

Brusný list

14

 přiložte v jedné přímce na jedné straně brusné

desky

13

, poté brusný list položte na brusnou desku a pevně

jej přitlačte.
Pro zaručení optimálního odsávání dbejte na to, aby děrování
brusného listu souhlasilo s otvory v brusné desce.
Pro odejmutí brusného listu

14

 jej uchopte na jednom rohu a

stáhněte z brusné desky

13

.

Můžete použít všechny brusné listy, leštící a čistící rouna série
Delta 93 mm programu příslušenství Bosch.
Brusná příslušenství jako rouno či leštící plsť se upevňují na
brusnou desku stejným způsobem.

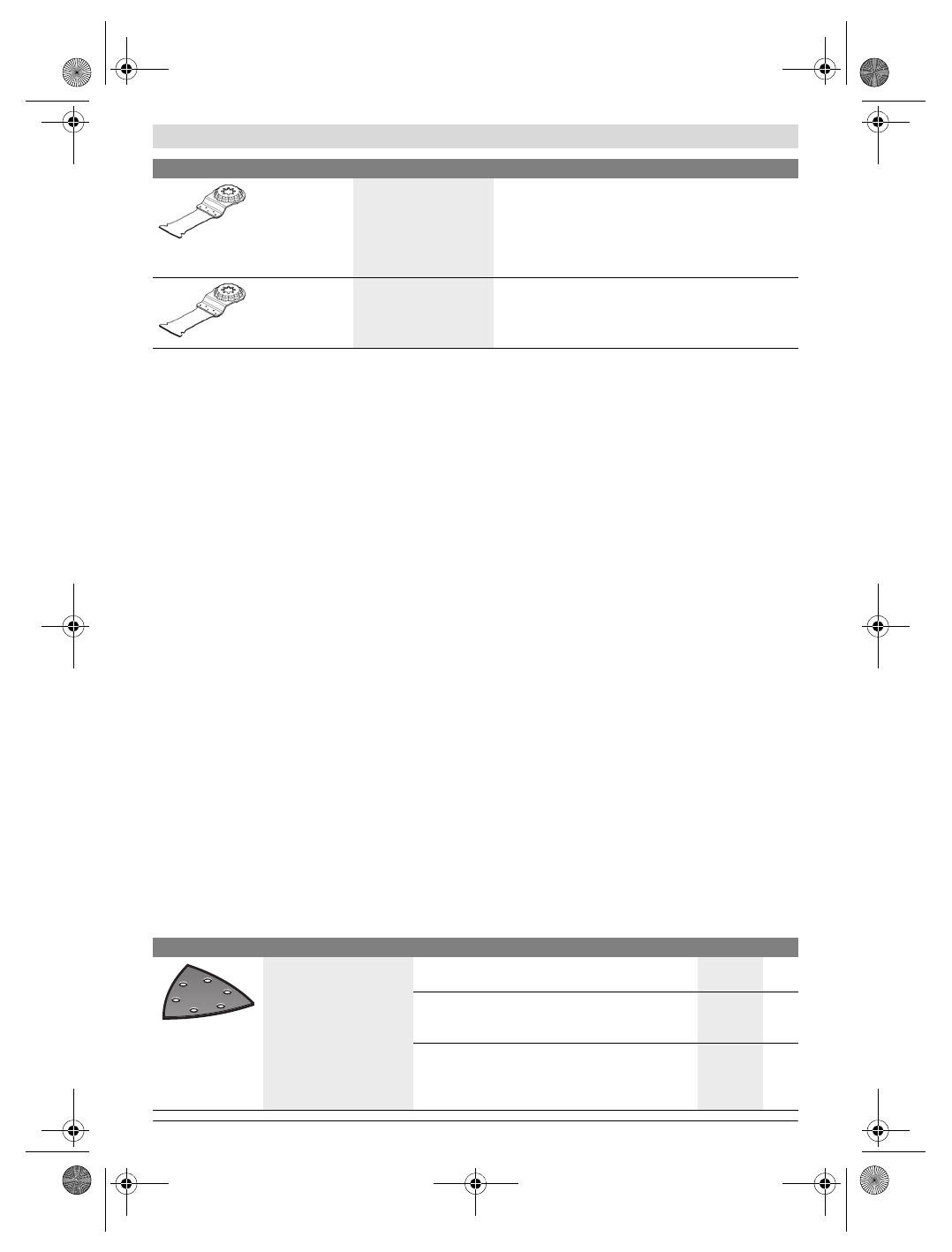

Volba brusného listu

Podle opracovávaného materiálu a požadovaného úběru povrchu jsou k dispozici různé brusné listy:

Bimetalový zano-
řovací pilový list
na dřevo a kov

Dřevo,
Abrazivní dřevěné
materiály,
Plasty,
Kalené hřebíky a šrouby,
Neželezné trubky

Rychlé a hluboké ponorné řezy do dřeva, abrazivních dře-
věných materiálů a plastů;
příklad: rychlé řezání neželezných trubek a profilů menších
rozměrů, jednoduché řezání nekalených hřebíků, šroubů
a ocelových profilů menších rozměrů

Zanořovací pilový
list HCS na dřevo

Měkké dřevo,
Hmoždinky,
Čepy,
Nábytkové prvky

Rychlé a hluboké dělicí a ponorné řezy; také pro řezání
v rozích blízko kraje a na špatně přístupných místech;
příklad: hluboké ponorný řez do měkkého dřeva při montáži
větrací mřížky

Nástroj

Materiál

Použití

Brusný list

Materiál

Použití

Zrnitost

červená kvalita

– Veškeré dřevěné materi-

ály (např. tvrdé dřevo,
měkké dřevo, dřevotřís-
kové desky, stavební
desky)

– Kovové materiály

K předbroušení např. drsných, nehoblovaných trámů a
prken

hrubý

40
60

K rovinnému broušení a ke srovnání malých nerovností střední

80

100
120

Ke konečnému a jemnému broušení dřeva

jemný

180
240
320
400
