54

 | Русский

1 609 92A 3B1 | (13.3.17)

Bosch Power Tools

Установка рабочего инструмента (см. рис. А)

Положите рабочий инструмент на ровную поверхность.
Маркировка на рабочем инструменте должна быть видна
сверху.

Поверните рабочий инструмент в удобное для текущей ра-
боты положение. Для этого имеются двенадцать положе-
ний с интервалом 30 °.

Прижмите электроинструмент под желаемым углом на
рабочий инструмент так, чтобы он заметно вошел в заце-
пление.



Проверяйте прочную посадку рабочего инструмен-
та.

Неправильно или ненадежно закрепленные рабо-

чие инструменты могут во время работы разболтаться и
подвергнуть Вас опасности.

Изъятие инструмента из патрона (см. рис. В)

Откройте рычаг AutoClic

1

 до упора. Рабочий инструмент

отбрасывается.

Монтаж и настройка ограничителя глубины

Ограничитель глубины

15

 можно использовать при рабо-

тах с сегментными полотнами.

Выньте возможно уже установленный рабочий инструмент.

Наденьте ограничитель глубины

15

 стороной с маркиров-

кой вверх через патрон

10

 до упора на головку редуктора

электроинструмента.

Ограничитель глубины рассчитан на следующую глубину
пропила:
– при сегментных пильных полотнах ACZ 85 .. с диаме-

тром 85 мм: глубина пропила 8 мм, 10 мм, 12 мм и
14 мм (она указана на ограничителе глубины большим
шрифтом, без скобок).

– при сегментных пильных полотнах ACZ 100 .. с диаме-

тром 100 мм: глубина пропила 14 мм, 16 мм, 18 мм и
20 мм (она указана на ограничителе глубины в скобках
маленьким шрифтом).

Установите подходящее сегментированное пильное по-
лотно для нужной глубины распиливания. Переместите ог-
раничитель глубины распиливания

15

 в направлении от

патрона

10

 к сменному рабочему инструменту, чтобы ра-

бочий инструмент свободно проворачивался. Поверните

ограничитель глубины распиливания

15

 так, чтобы нуж-

ная глубина распиливания находилась над тем участком
пильного полотна, которым Вы будете производить рас-
пиливание. Снова переместите ограничитель глубины
распиливания

15

 до упора на головку редуктора электро-

инструмента.

Снимайте ограничитель глубины

15

 при распиловке с дру-

гой глубиной пропила и для работы с другими сменными
рабочими инструментами. Для этого демонтируйте смен-
ный рабочий инструмент и снимите ограничитель глубины
с головки редуктора.

Установка дополнительной рукоятки
(варианты оснастки)

Гасящая вибрацию дополнительная рукоятка обеспечива-
ет удобную и надежную работу.

Привинтите дополнительную рукоятку

8

 справа или слева

от редукторной головки в зависимости от способа работы.



Не продолжайте пользоваться электроинструмен-
том, если повреждена дополнительная рукоятка. Не
производите никаких изменений на дополнитель-
ной рукоятке.

Установка шлифовальной шкурки на шлифовальную
плиту/смена шлифовальной шкурки

Шлифовальная плита

13

 оснащена липучками для бы-

строй и простой смены шлифовальной шкурки, также
оснащенной липучкой.

Перед установкой новой шлифовальной шкурки

13

 вы-

бейте ткань липучки на шлифовальной плите

14

 для обес-

печения оптимального сцепления.
Приложите шлифовальную шкурку

14

 с одной стороны

шлифовальной плиты

13

 заподлицо с краем плиты, затем

наложите всю шлифовальную шкурку на плиту и хорошо
прижмите.

Для обеспечения оптимального отсоса пыли следите за
совпадением отверстий в шлифовальной шкурке с отвер-
стиями в шлифовальной плите.

Для снятия шлифовальной шкурки

14

 возьмитесь за кон-

чик шкурки и снимите шкурку со шлифовальной плиты

13

.

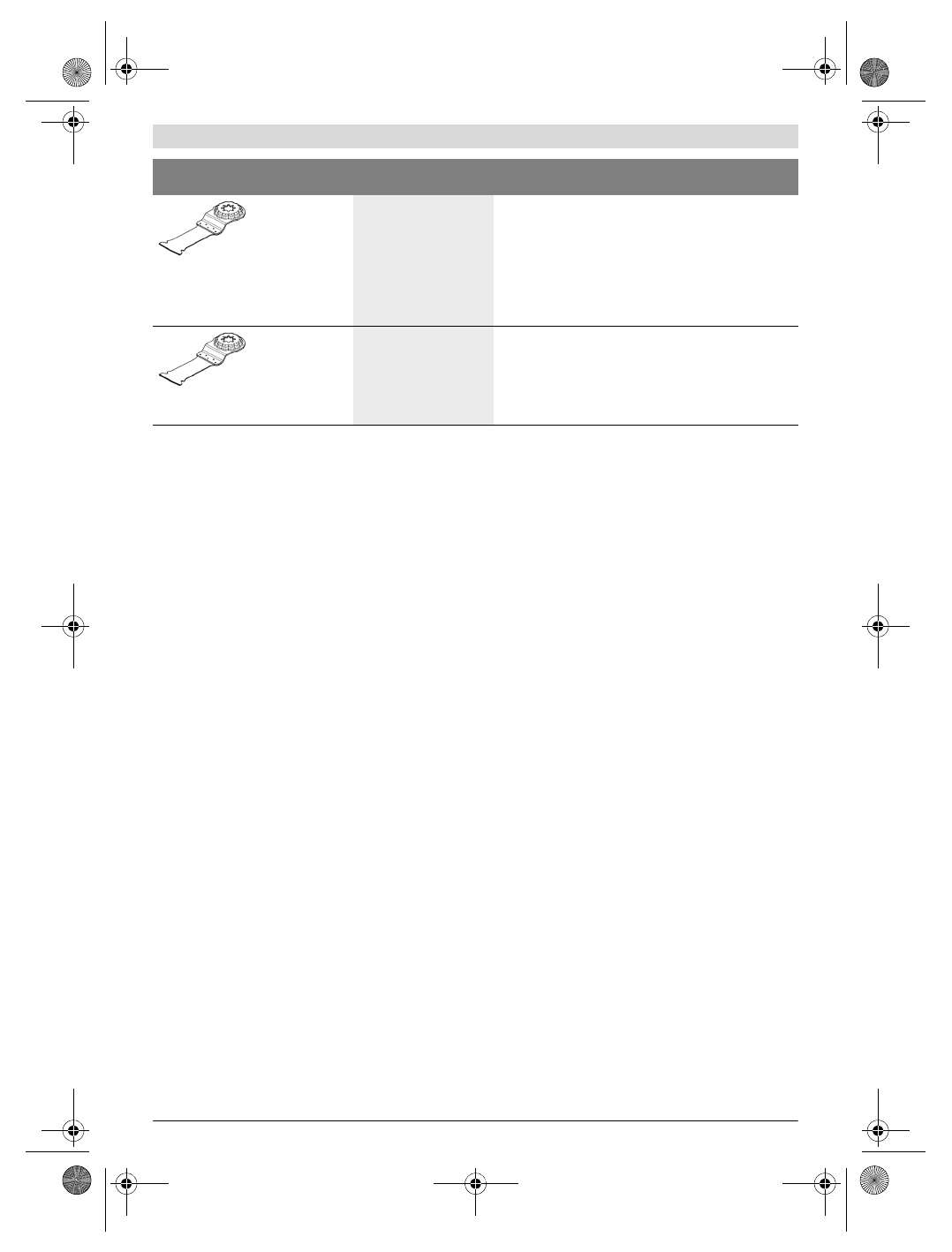

Биметалли-
ческое полотно
для пиления с
погружением

древесина,
абразивные древесные
материалы,
пластмассы,
закаленные гвозди и
шурупы,
трубы из цветных метал-
лов

Быстрое и глубокое пиление с погружением в древе-
сине, абразивных древесных материалах и пластмассе;
пример: быстрое отрезание труб из цветных металлов и
профилей малого размера, простое резание незакален-
ных гвоздей, шурупов и стальных профилей малого раз-
мера

Высокоуглеро-
дистое пильное
полотно (HCS)
для пиления
древесины с
погружением

мягкие породы древе-
сины,
дюбели,
штифты,
элементы мебели

Быстрое и глубокое отрезание и пиление с погруже-
нием; также пиление вблизи края заготовки, в углах и
труднодоступных местах;
пример: глубокое пиление с погружением в мягкой дре-
весине для установки вентиляционной решетки

Рабочий
инструмент

Материал

Применение
