152

 | Latviešu

1 609 92A 3B1 | (13.3.17)

Bosch Power Tools

Darbinstrumenta iestiprināšana (attēls A)

Novietojiet iestiprināmo darbinstrumentu un līdzena pamata.
Uzrakstam uz darbinstrumenta jābūt no augšas izlasāmam.

Pagrieziet darbinstrumentu stāvoklī, kas ir piemērots attiecī-
gā darba veikšanai. Darbinstrumentu ir iespējams iestiprināt
divpadsmit dažādos stāvokļos ar leņķa soli 30 °.

Uzspiediet elektroinstrumentu vēlamajā leņķī uz darbinstru-
menta, līdz tas fiksējas ar skaidri sadzirdamu troksni.



Pārbaudiet, vai darbinstruments ir stingri iestiprināts.

Nepareizi vai nepietiekoši stingri iestiprināts darbinstru-
ments darba laikā var kļūt vaļīgs un izkrist, radot savaino-
jumus.

Darbinstrumenta izņemšana (attēls B)

Līdz galam atveriet fiksējošo sviru

1

. Iestiprinātais darbinstru-

ments tiek nomests.

Dziļuma ierobežotāja montāža un iestādīšana

Dziļuma ierobežotāju

15

 var lietot, strādājot ar segmentveida

zāģa asmeņiem.

Ja nepieciešams, izņemiet no elektroinstrumenta tajā iestipri-
nāto darbinstrumentu.

Līdz galam uzbīdiet dziļuma ierobežotāju

15

 uz elektroinstru-

menta pārnesuma galvas pāri darbinstrumenta turētājam

10

tā, lai puse ar apzīmējumiem būtu vērsta augšup.

Dziļuma ierobežotājs ir paredzēts šādām zāģēšanas dziļuma
vērtībām.
– Izmantojot segmentveida zāģa asmeņus ACZ 85 .. ar dia-

metru 85 mm: zāģēšanas dziļums 8 mm, 10 mm, 12 mm
un 14 mm (apzīmējumi uz dziļuma ierobežotāja ir norādīti
ar lielākiem cipariem un bez iekavām).

– Izmantojot segmentveida zāģa asmeņus ACZ 100 .. ar dia-

metru 100 mm: zāģēšanas dziļums 14 mm, 16 mm,
18 mm un 20 mm (apzīmējumi uz dziļuma ierobežotāja ir
norādīti ar mazākiem cipariem un iekavās).

Iestipriniet segmentveida zāģa asmeni, kas ir piemērots zāģē-
šanai vēlamajā dziļumā. Pārbīdiet dziļuma ierobežotāju

15

prom no darbinstrumenta stiprinājuma

10

 iestiprināmā dar-

binstrumenta virzienā, līdz to var brīvi pagriezt. Pagrieziet dzi-
ļuma ierobežotāju

15

 tā, lai vēlamā zāģēšanas dziļuma apzī-

mējums novietotos virs zāģa asmens segmenta, ar kuru
jāveido zāģējums. Līdz galam pārbīdiet dziļuma ierobežotāju

15

 uz elektroinstrumenta pārnesuma galvas prom no iestipri-

nāmā darbinstrumenta.

Veidojot zāģējumus citā dziļumā un izmantojot citus iestipri-
nāmos darbinstrumentus, noņemiet dziļuma ierobežotāju

15

.

Šim nolūkam noņemiet iestiprināto darbinstrumentu un no-
velciet dziļuma ierobežotāju no pārnesuma galvas.

Papildroktura nostiprināšana (papildpiederums)

Vibrāciju slāpējošs papildrokturis ļauj ērti un droši lietot ins-
trumentu.

Atkarībā no veicamā darba rakstura, ieskrūvējiet papildrok-
turi

8

 instrumenta pārnesuma galvas labajā vai kreisajā

pusē.



Pārtrauciet elektroinstrumenta lietošanu, ja ir bojāts
tā papildrokturis. Neveiciet nekādas izmaiņas pa-
pildroktura konstrukcijā.

Slīploksnes noņemšana no slīpēšanas pamatnes vai
nomaiņa

Slīpēšanas pamatne

13

 ir pārklāta ar mikroāķu materiālu, kas

ļauj uz tās ātri un vienkārši nostiprināt slīploksnes ar mikroāķu
pārklājumu.

Ar vieglu sitienu attīriet slīpēšanas pamatnes

13

 pārklājumu

no putekļiem pirms slīploksnes

14

 iestiprināšanas, šādi panā-

kot optimālu satveri.

Novietojiet slīploksni

14

 ar vienu tās pusi uz slīpēšanas pa-

matnes

13

 un stingri piespiediet, panākot, lai slīploksne cieši

piegultu pamatnei.

Lai nodrošinātu optimālu putekļu uzsūkšanu, sekojiet, lai pu-
tekļu aizvadīšanas atvērumi slīploksnē sakristu ar urbumiem
slīpēšanas pamatnē.

Lai noņemtu slīploksni

14

, satveriet to aiz viena stūra un at-

raujiet no slīpēšanas pamatnes

13

.

Kopā ar elektroinstrumentu var lietot visas sērijas Delta
93 mm slīploksnes, kā arī pulēšanas un tīrīšanas filcu.

Citi slīpēšanas darbinstrumenti, piemēram, ar pārklājumu no
neaustā materiāla vai pulēšanas filca, ir iestiprināmi līdzīgi, kā
slīpēšanas pamatne.

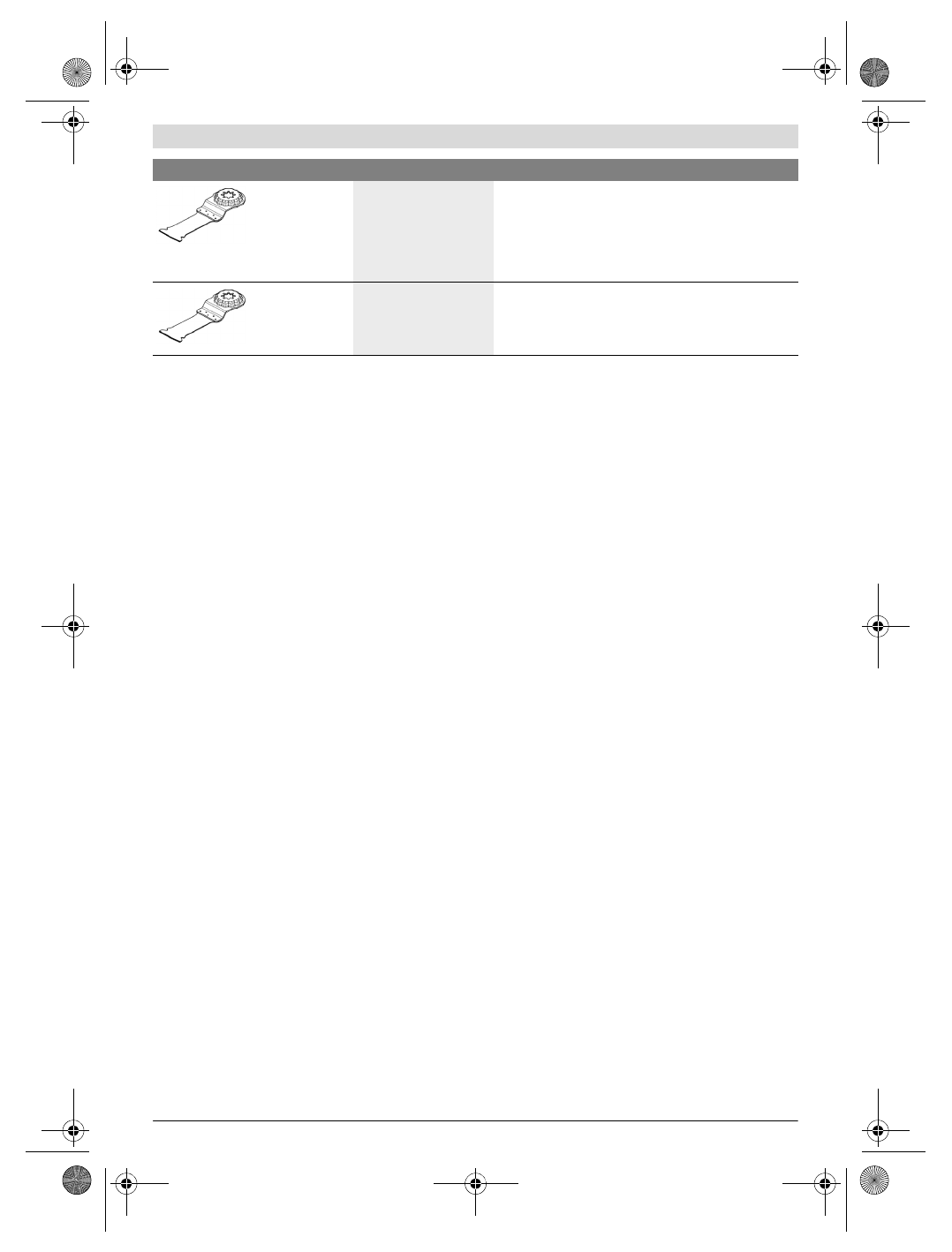

Bimetāla iegrem-
dējamais zāģa
asmens kokam
un metālam

Koks,
Abrazīvi kokmateriāli,
plastmasa,
rūdītas naglas un skrūves,
dzelzi nesaturošu mate-
riālu caurules

Ātra un dziļa gremdzāģēšana kokā, abrazīvos kokmateriālos
un plastmasā;
Piemērs: neliela izmēra dzelzi nesaturošu materiālu un pro-
filu ātra zāģēšana, nerūdītu naglu, skrūvju un neliela izmēra
tērauda profilu viegla zāģēšana

Oglekļa tērauda
iegremdējamais
zāģa asmens
kokam

Mīksts koks,
Dībeļi,
tapas,
mēbeļu elementi

Ātra un dziļa gremdzāģēšana un atzāģēšana; arī zāģēšana
tuvu malām stūros un grūti pieejamās vietās;
Piemērs: dziļa gremdzāģēšana mīkstā kokā, veicot ventilā-
cijas atvērumu režģu iebūvēšanu

Darbinstruments

Materiāls

Pielietojums
