Русский

21

Шаг 2. Дополнительные подключения

(продолжение)

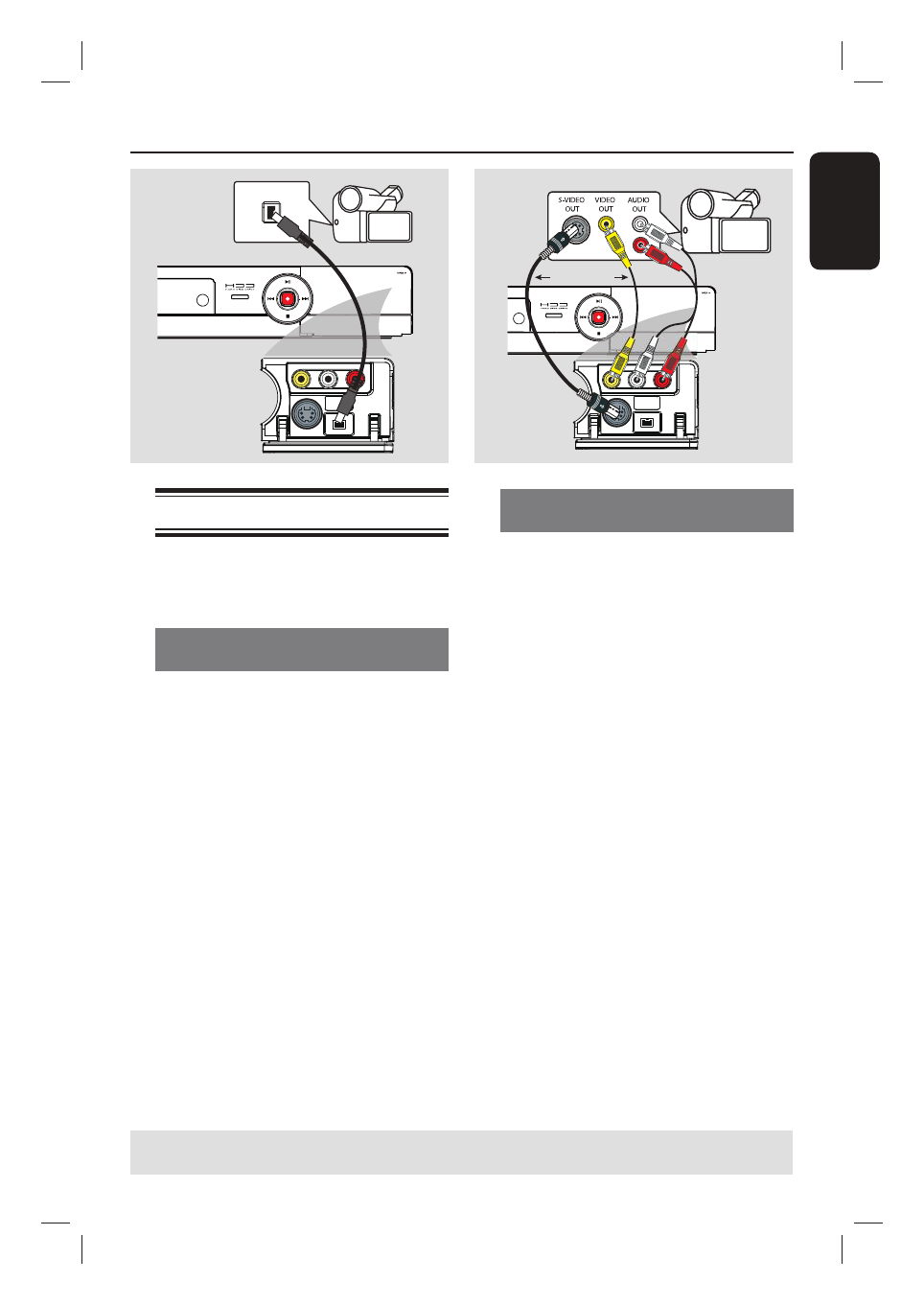

Подключение видеокамеры

Гнезда передней панели можно использовать
для копирования записей с видеокамеры.
Эти гнезда расположены за щитком справа.

Вариант 1. использование
разъема DV IN

Используйте этот способ, если видеокамера
относится к типу Digital Video или Digital 8.
Разъем DV соответствует стандарту i.LINK.
Он дает наилучшее качество изображения.

  С помощью 4-х контактного кабеля i.LINK (в

комплект не входит) подключите разъем

DV

IN

устройства записи к соответствующему

разъему DV OUT видеокамеры.

Перед началом работы, многократным
нажатием кнопки

USB/DV

 на пульте ДУ,

выберите в качестве источника входного
сигнала “DV”, в зависимости от типа
подключения. О процессе записи см. в
разделах “Запись на жесткий диск” или
“Запись на записываемый DVD”.

Полезные советы.
–  Также можно использовать разъема DV IN
для подключения устройства записи к
персональному компьютеру, имеющему выход
DV.
–  Запись с устройства на видеокамеру через
разъем DV IN невозможна.

Вариант 2. Использование
разъема S-VIDEO In или VIDEO In

Воспользуйтесь подключением через разъем
VIDEO (CAM1), если видеокамера имеет
только один видеовыход (композитного
видеосигнала (CVBS)).

ИЛИ

 можно использовать подключение

S-VIDEO, если камера работает в стандарте
Hi8 или S-VHS(C).

Используйте подключение S-VIDEO
(CAM2), если камера работает в стандарте
Hi8 или S-VHS(C).

A

  Подключите разъемы передней панели

устройства записи

CAM 1

 или

CAM 2

 к

соответствующим выходным разъемам
Video или S-VHS видеокамеры.

B

  С помощью аудиокабеля (красный и белый

разъемы) подключите разъемы

AUDIO L/R

передней панели устройства записи к
выходным аудиоразъемам видеокамеры.

Перед началом работы, многократным
нажатием кнопки

SOURCE

 на пульте ДУ,

выберите в качестве источника входного
сигнала CAM1 или CAM2, в зависимости от
типа подключения. О процессе записи см. в
разделах “Запись на жесткий диск” или
“Запись на записываемый DVD”.

DV OUT

L

R

A

или

СОВЕТ:

Обратитесь к руководству пользователя подключенного устройства, чтобы узнать о

других возможный способах подключения.

B
