Русский

16

Шаг 1. Основные подключения

(продол жение)

(DIGITAL AUDIO)

VIDEO (CVBS)

S-VIDEO (Y/C)

AUDIO

OUTPUT

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

COAXIAL

R

L

TV

ИЛИ

ИЛИ

Вариант 2

Вариант 3

Вариант 1

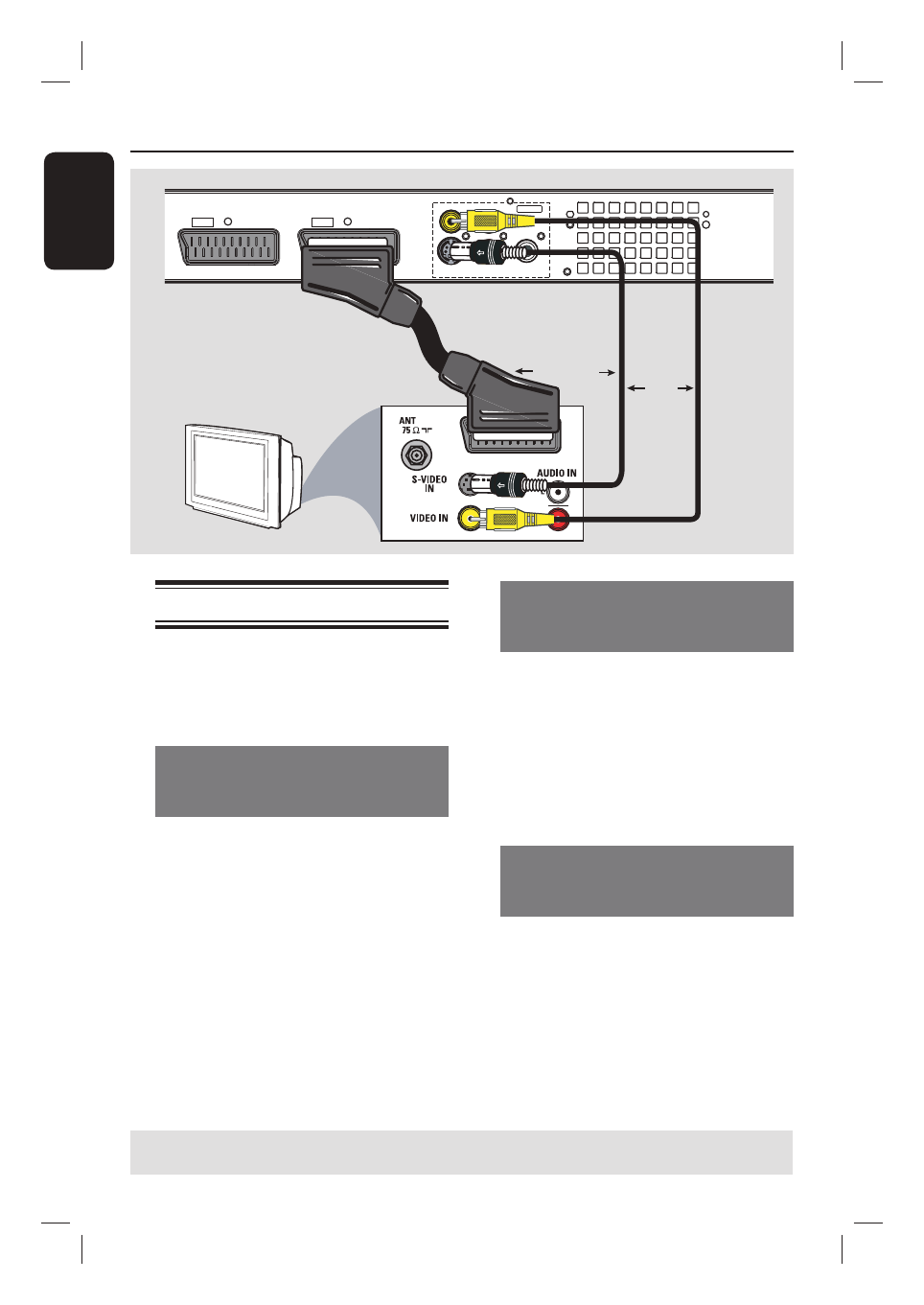

Подключение видеокабеля

Это подключение обеспечивает просмотр
при воспроизведении на устройстве записи.
Для видеоподключения следует выбрать
один из описанных ниже вариантов.

Вариант 1. Использование
разъема Scart (наилучшее
качество изображения)

С помощью кабеля Scart подключите
разъем

EXT1 TO TV-I/O

 устройства

записи к соответствующему входу SCART
телевизора.

Полезные советы.
–  Если на экране телевизора появляется
предложение выбрать разъем SCART,
выберите в качестве источника VCR.
–  Разъем EXT2 AUX-I/O предназначен только
для дополнительных устройств.

Вариант 2. Использование
разъема S-Video (очень хорошее
качество изображения)

С помощью кабеля S-video (в комплект не
входит) подключите разъем

S-VIDEO

(Y/C)

 устройства записи к входу S-Video

(или обозначенному как Y/C или S-VHS)
телевизора.

  Для прослушивания звука необходимо

выполнить аудиосоединение. См. следующий
раздел “Подключение аудиокабелей”.

Вариант 3. Использование
разъема Video (CVBS) (хорошее
качество изображения)

С помощью композитного видеокабеля
(желтый, в комплект не входит)
подключите разъем

VIDEO (CVBS)

устройства записи к разъему видео (или
обозначенному как A/V In, Video In,
Composite или Baseband) телевизора.

  Для прослушивания звука необходимо

выполнить аудиосоединение. См.
следующий раздел “Подключение
аудиокабелей”.

СОВЕТ:

Перед выполнением подключений или при их изменении убедитесь в том, что все

устройства отключены от сетевой розетки.
