Русский

20

Шаг 2. Дополнительные подключения

(продолжение)

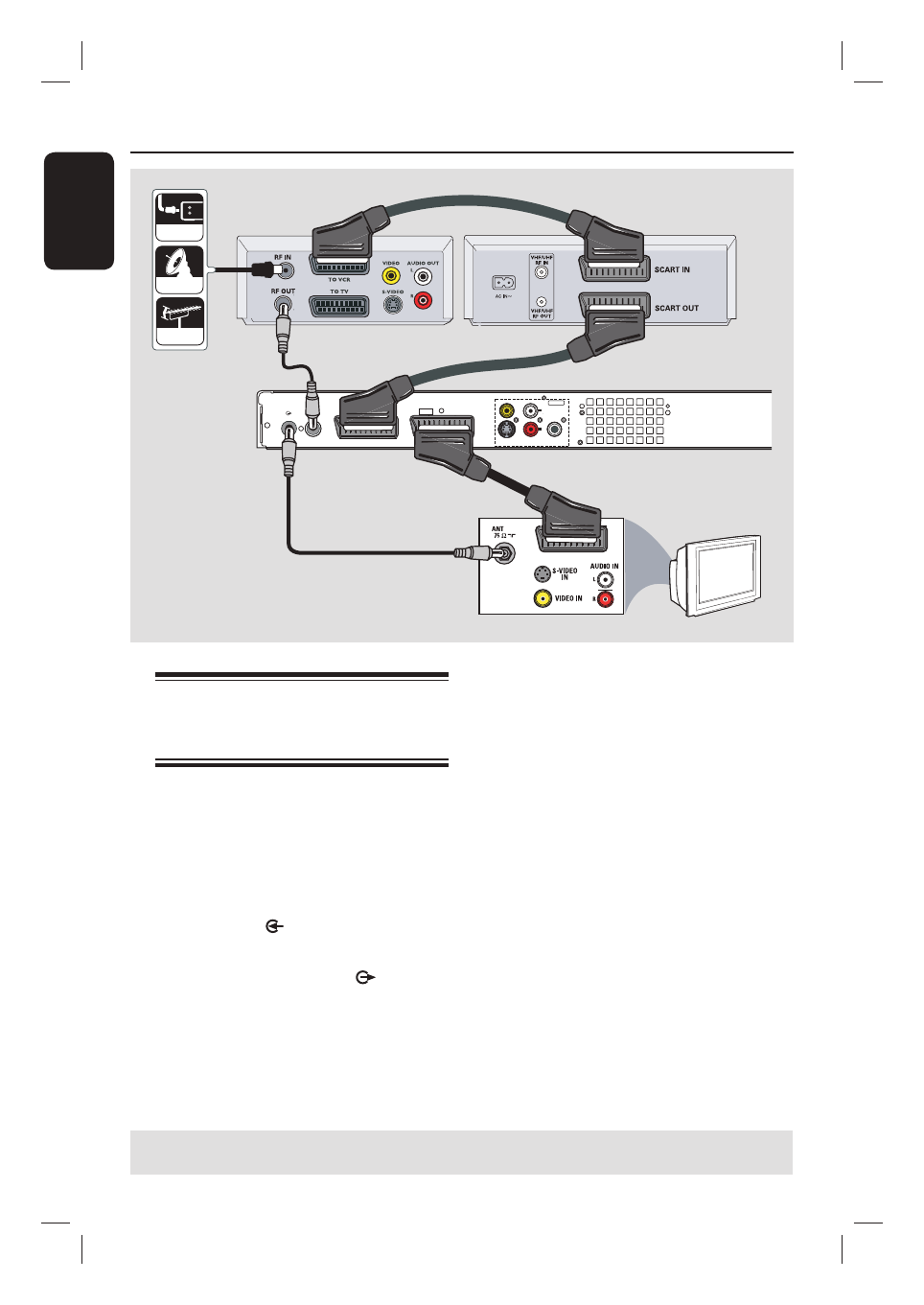

Подключение к
видеомагнитофону и кабельному
или спутниковому ресиверу

A

  Оставьте существующее антенное

подключение кабельного или спутникового
ресивера к телевизору.

B

  С помощью входящего в комплект

коаксиального кабеля подключите антенный
выход (RF OUT) кабельного или
спутникового ресивера к разъему

ANTENNA-IN

 устройства записи.

C

  С помощью другого коаксиального кабеля

подключите разъем

TV-OUT

устройства записи к антенному входу
телевизора.

D

  С помощью кабеля Scart подключите

разъем

EXT1 TO TV-I/O

 устройства

записи к соответствующему входу SCART
телевизора.

E

  Другим кабелем Scart подключите разъем

EXT2 AUX-I/O

 устройства записи к

выходу Scart (или обозначенному как TV
OUT или TO TV) видеомагнитофона.

F

  Другим кабелем Scart соедините входной

разъем Scart (или обозначенный как TV IN
или TO DECODER) видеомагнитофона VCR
с выходом Scart (или имеющему
обозначение TV OUT или TO VCR)
кабельного или спутникового ресивера.

F

(DIGITAL AUDIO)

VIDEO (CVBS)

S-VIDEO (Y/C)

AUDIO

OUTPUT

ANTENNA-IN

TV-OUT

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

COAXIAL

R

L

CABLE

SATELLITE

ANTENNA

TV

B

C

D

E

A

Задняя панель телевизионной приставки или
спутникового ресивера
(только для
примера)

Задняя панель
видеомагнитофона
(только для примера)

СОВЕТ:

Обратитесь к руководству пользователя подключенного устройства, чтобы узнать о других

возможный способах подключения.
