Шаг 2. Дополнительные подключения

Подключение к кабельному
или спутниковому ресиверу

Вариант 1

Если у кабельного или спутникового
ресивера есть только один разъем для
выхода антенны (RF OUT или TO TV),

обратитесь к разделу “Шаг 1. Основные
подключения — Подключение антенных
кабелей” для получения сведений по
подключению к телевизору.

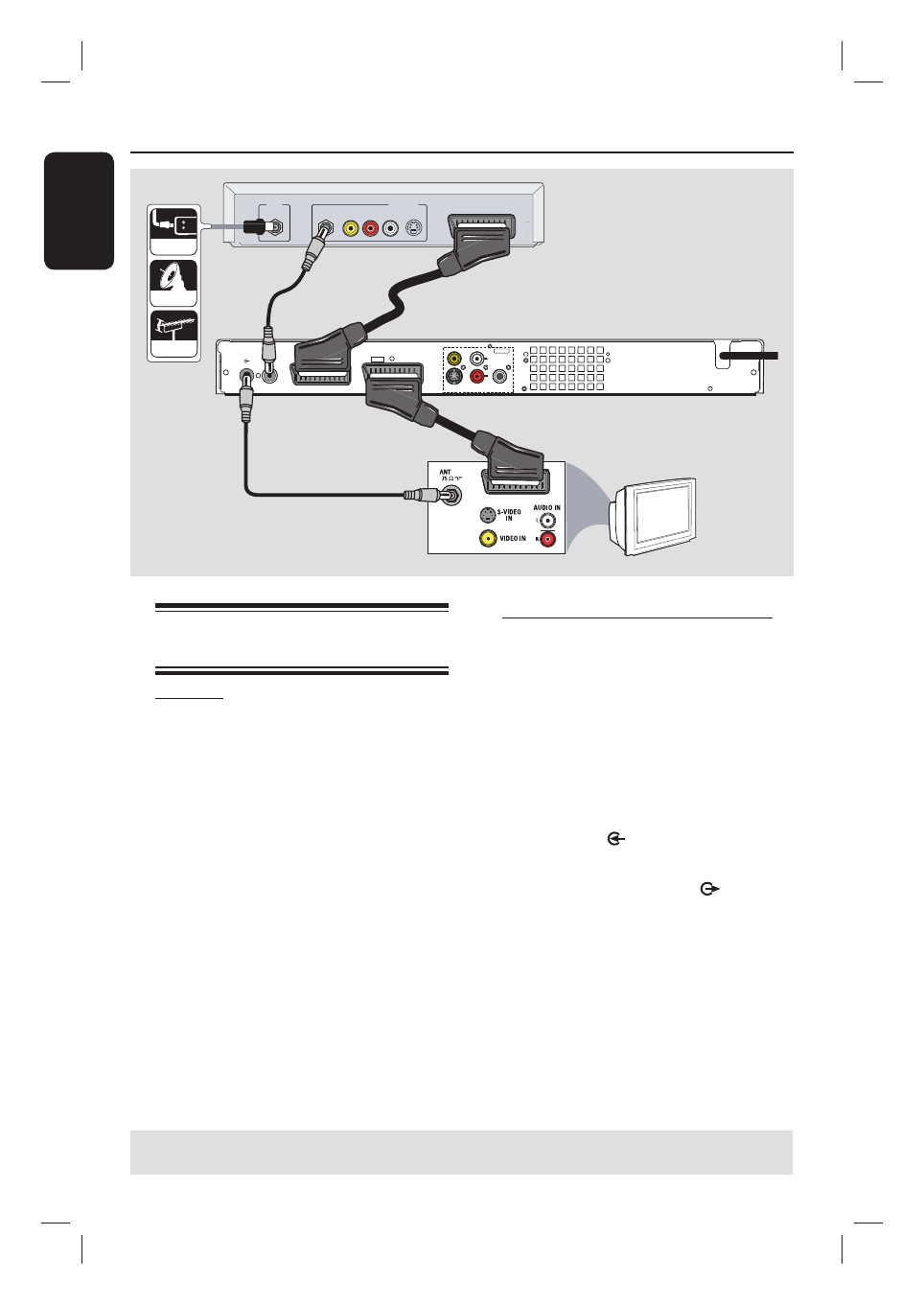

 Вариант 2 (как показано на рисунке вверху)

Если кабельный или спутниковый
ресивер снабжен разъемом для
выхода SCART

A

  Оставьте существующее антенное

подключение кабельного или спутникового
ресивера.

B

  Воспользуйтесь коаксиальным кабелем для

подключения сигнала кабельного или
спутникового ресивера (или обозначенного
как RF OUT или TO TV) к разъему

ANTENNA-IN

 на устройстве записи.

C

  С помощью другого коаксиального кабеля

подключите разъем

TV-OUT

устройства записи к антенному входу
телевизора.

D

  При помощи кабеля SCART подключите

разъем

EXT1 TO TV-I/O

 устройства

записи к соответствующему входу SCART
телевизора.

E

  Другим кабелем SCART подключите разъем

EXT2 AUX-I/O

 устройства записи к

выходному разъему SCART (или
обозначенному как TV OUT или TO TV)
кабельного или спутникового ресивера.

(DIGITAL AUDIO)

VIDEO (CVBS)

S-VIDEO (Y/C)

AUDIO

~

MAINS

OUTPUT

ANTENNA-IN

TV-OUT

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

COAXIAL

R

L

RF

S-VIDEO

OUT

IN

AUDIO

R             L

VIDEO

TO TV

CABLE

SATELLITE

ANTENNA

TV

B

D

E

C

A

Задняя панель телевизионной
приставки или спутникового
ресивера (только для примера)

СОВЕТ:

Обратитесь к руководству пользователя подключенного устройства, чтобы узнать о других

возможный способах подключения.
