Русский

15

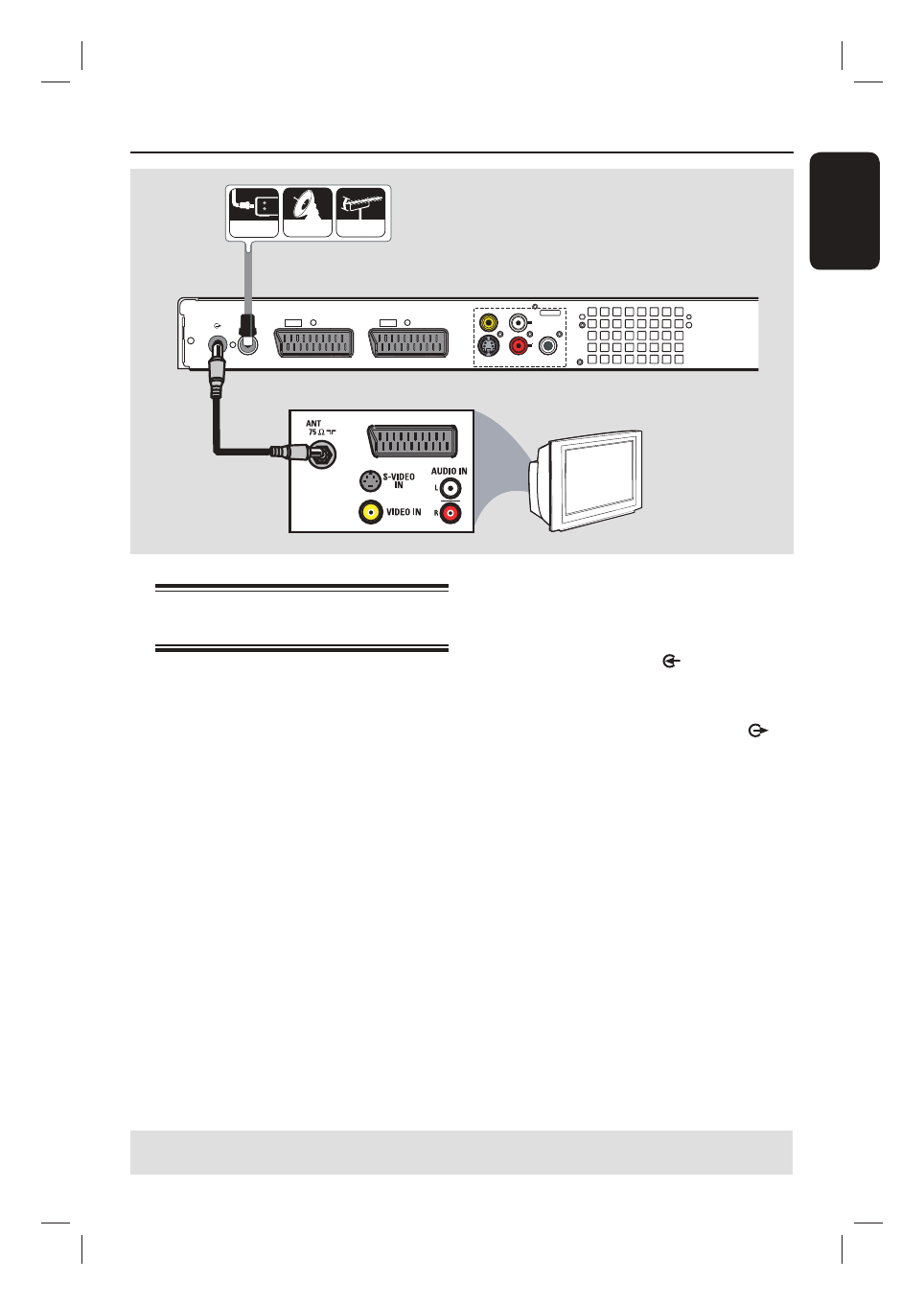

Шаг 1. Основные подключения

Подключение антенных
кабелей

Эти подключения требуются для просмотра
и записи телепрограмм с помощью
устройства записи. Если антенный сигнал
поступает с кабельного или спутникового
ресивера, убедитесь, что эти устройства
включены для просмотра или записи
кабельных программ.

Для подключения видеомагнитофона и/или
кабельного или спутникового ресивера
обратитесь к главе “Шаг 2. Дополнительные
подключения” для получения сведений по
подключению к телевизору.

A

  Подключите кабель антенны, спутникового

или кабельного телевидения (от разъема
кабельного или спутникового ресивера,
обозначенного как RF OUT или TO TV) к
разъему

ANTENNA-IN

устройства

записи.

B

  С помощью прилагаемого коаксиального

кабеля подключите разъем

TV-OUT

устройства записи к антенному входу
телевизора (или к входу, имеющему
обозначение VHF/UHF RF IN).

Полезный совет.
–  В зависимости от типа подключения
телевизионного сигнала (напрямую от
антенны, через кабельный ресивер или
видеомагнитофон), потребуется отключить
некоторые кабели перед тем, как выполнить
описанное выше подключение.

(DIGITAL AUDIO)

VIDEO (CVBS)

S-VIDEO (Y/C)

AUDIO

OUTPUT

ANTENNA-IN

TV-OUT

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

COAXIAL

R

L

CABLE

SATELLITE

ANTENNA

TV

A

B

СОВЕТ:

Перед выполнением подключений или при их изменении убедитесь в том, что все

устройства отключены от сетевой розетки.
