 58

Abstimmung des Herds auf eine andere Gassorte.

Dies darf nur von einem entsprechend qualiizierten und autorisierten Installateur vorgenom

-

men werden.

Falls das Gas, mit dem der Herd gespeist werden soll, andere Parameter besitzt als das Gas,

für welches der Herd nach seiner Bauart ausgelegt ist, d.h. G20  20 mbar, sind die Brenner

-

düsen auszutauschen und eine Flammenkalibrierung durchzuführen.

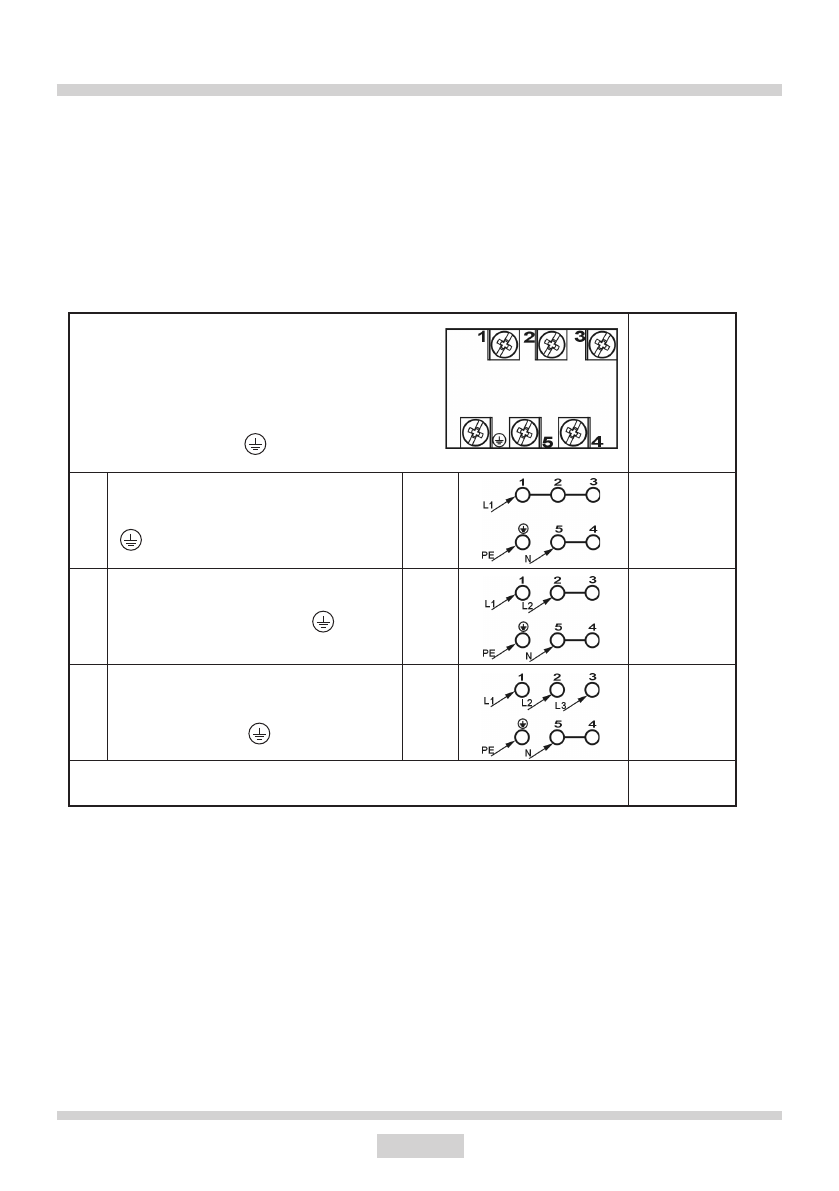

Anschluss-Schaltplan

Schema möglicher Anschlüsse

Achtung! Spannung der Heizelemente 230V.

Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter
vom Netz mit der Klemme

 PE verbunden werden.

Empfohlene Art

der Anschluss-

leitung

Bei 230V Netz Einphasenanschluss mit Be-

trieb snull. Brücken verbinden die Klemmen

1-2-3 sowie Klemmen 4-5 Schutzleiter auf

Bei 400/230 Netz

Zweiphasenanschluss mit

Be trieb snull. Brücken verbinden Klemmen
2-3 so wie 4-5. Schutzleiter auf

Bei 400/230V Netz Dreiphasenanschluss

mit Be trieb snull. Brücken verbinden 4-5.

Phasen re ihen fol ge nach 1-2-3. Null auf

4-5, Schut zle iter auf

1.

2.

3.

1/N~

2/N~

3/N~

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

L1=R    L2=S    L3=T         N=neutrale Leitung           PE=Schutzleiter

INSTALLATION

Achtung!

Es  ist  zu  beachten,  dass  der  Schutzleiter  an  die  Klemme  der  mit  gekennzeichneten An

-

schlussleiste  angeschlossen  werden  muss.  Die  Elektroinstallation  des  Herdes  sollte  mit

einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet.

Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen.

Vor Anschluss  des  Herdes  an  das  Stromnetz  sind  die  Informationen  auf Typenschild  und

Schaltplan durchzulesen.
