Замена инжектора горелки

газового духового шкафа

Д л я   т о г о   ч т о б ы   з а м е н и т ь   и н ж е к т о р
горелки духового шкафа, выполните
следующие действия:

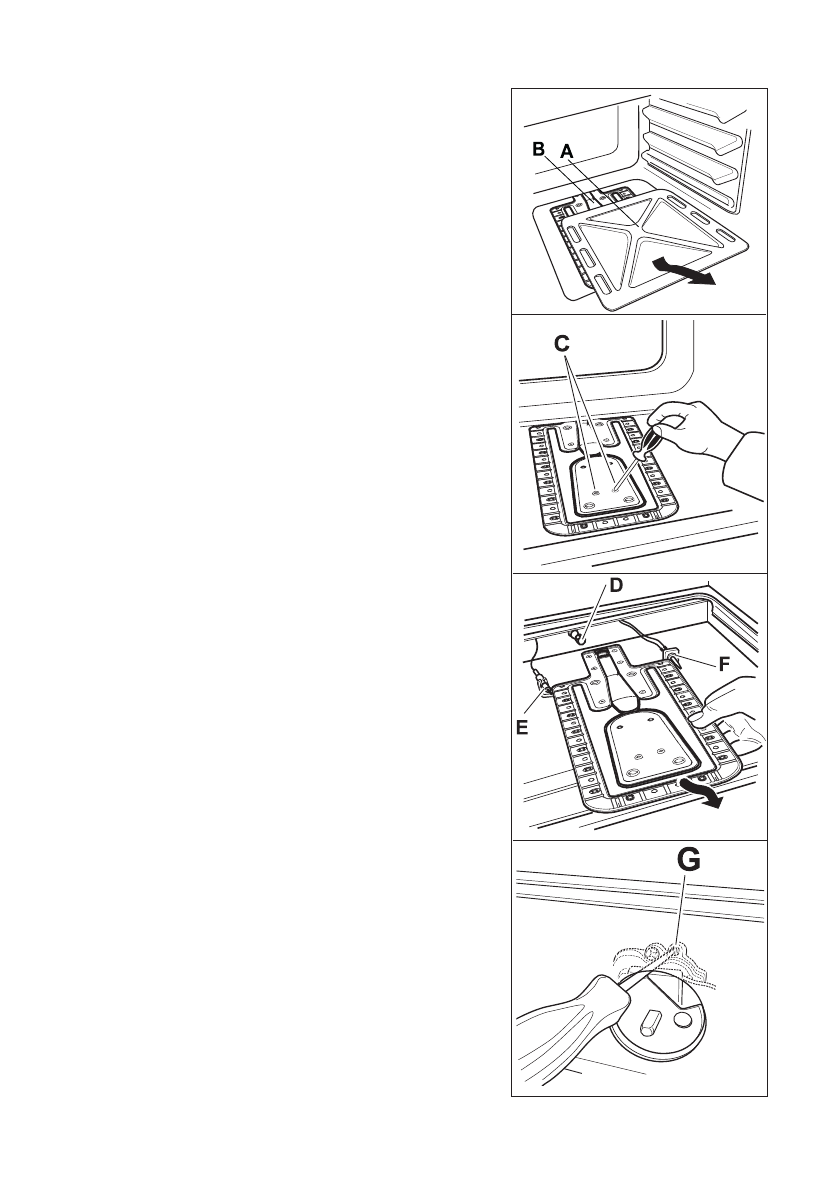

1.

С н и м и т е   н и ж н ю ю   п а н е л ь   к а м е р ы
духового шкафа

 (“A”)

;

2.

Отвинтите два винта

(“C”)

 крепления

горелки духового шкафа

3.

Осторожно сдвиньте горелку духового
шкафа с держателя инжектора

(“D”)

 и

м е д л е н н о   с д в и н ь т е   е е   в л е в о   т а к ,
чтобы не натягивать соединительные
провода, идущие к свече зажигания

(“E”)

 и к

(“F”)

 термопаре;

4.

С   п о м о щ ь ю   т о р ц е в о г о   к л ю ч а   н а   7
о т к р у т и т е   и   с н и м и т е   и н ж е к т о р
духового шкафа

(“D”)

 и замените его

на нужный (см. таблицу “Параметры
горелок”);

5.

Выполните повторную сборку горелки,
повторив вышеописанную процедуру в
обратном порядке.

6.

З а м е н и т е   и д е н т и ф и к а ц и о н н у ю
табличку (размещенную вблизи трубы
п о д а ч и   г а з а )   н а   т а б л и ч к у ,
с о о т в е т с т в у ю щ у ю   н о в о м у   т и п у
используемого газа, поставляемую
вместе с комплектом инжекторов.

Регулировка минимального
у р о в н я   п л а м е н и   го р е л к и
газового духового шкафа

П о с л е   у с т а н о в к и   д у х о в о г о   ш к а ф а   н а
максимальную температуру при закрытой
дверце примерно на 10 минут, поверните
р у ч к у   у п р а в л е н и я   н а   м и н и м у м .
Для доступа к винту обводного клапана
т е р м о с т а т а

( “ G ” )

  и   р е г у л и р о в к и

м и н и м а л ь н о г о   у р о в н я   п л а м е н и
действуйте следующим образом:

1.

с н и м и т е   р у ч к у   у п р а в л е н и я   д у х о в ы м
шкафом и электрическим грилем.

2.

т о н к о й   о т в е р т к о й   о т р е г у л и р у й т е
положение винта обводного клапана,
расположенного по центру газового крана
(см. рисунок). При переоборудовании
плиты с природного газа с давлением 20
мбар на сжиженный газ
