12

Les instr uctions suivantes s’adressent à l’installateur
qualifié   afin qu’il procède, correctement et suivant les
nor mes en vigueur, aux opérations d’installation, de
réglage et de maintenance technique.
Important: toute intervention de réglage, de maintenance
etc. doit être effectuée après avoir débranché l’appareil.

Installation de la cuisinière
Possibilité d’installation côte à côte avec des meubles dont
la hauteur ne dépasse pas celle du plan de travail. La
paroi en contact avec la paroi postérieure de la cuisinière
doit être réalisée en matériel non inflammable.  Pendant
le fonctionnement, la paroi postérieure de la cuisinière
peut atteindre une température de 50°C supérieure à cel-
le ambiante. Il faut obser ver les précautions suivantes pour
une installation correcte de la cuisinière:
a) Installez cet appareil dans une cuisine, une salle à

manger ou un studio, jamais dans une salle de bains.

b) Les meubles entourant l’appareil dont le plan de travail

dépasse en hauteur le plan de la cuisinière doivent être
placés à au moins 200 mm de distance de cette
dernière. Ne placez pas de rideaux juste derrière la
cuisinière ou sur les côtés, à moins de 200 mm.

c) Pour l’installation de hottes, suivez les instructions

contenues dans leur mode d’installation.

d) Si la cuisinière est installée sous un élément suspendu,

il faut que ce dernier soit placé à au moins 420 mm
(millimètres) de distance du plan. Les meubles de
cuisine inflammables installés juste au-dessus du plan
de cuisson doivent être positionnés à au moins 700
mm de distance de ce der nier.

e) La paroi en contact avec la paroi postérieure de la

cuisinière doit être réalisée en matériel non inflammable.

Nivellement  (Il n’est présent que sur cer tains modèles)
Des petits pieds de réglage sont fournis de manière à
pouvoir niveler la cuisinière. Si nécessaire, ces petits pieds
peuvent être vissés dans les logements adaptés prévus
sur les angles à la base de la cuisinière.

Raccordement électrique
Le cordon doit être dimensionné en fonction du type de
raccordement électrique utilisé (voir schéma de connexion
sous indiqué).

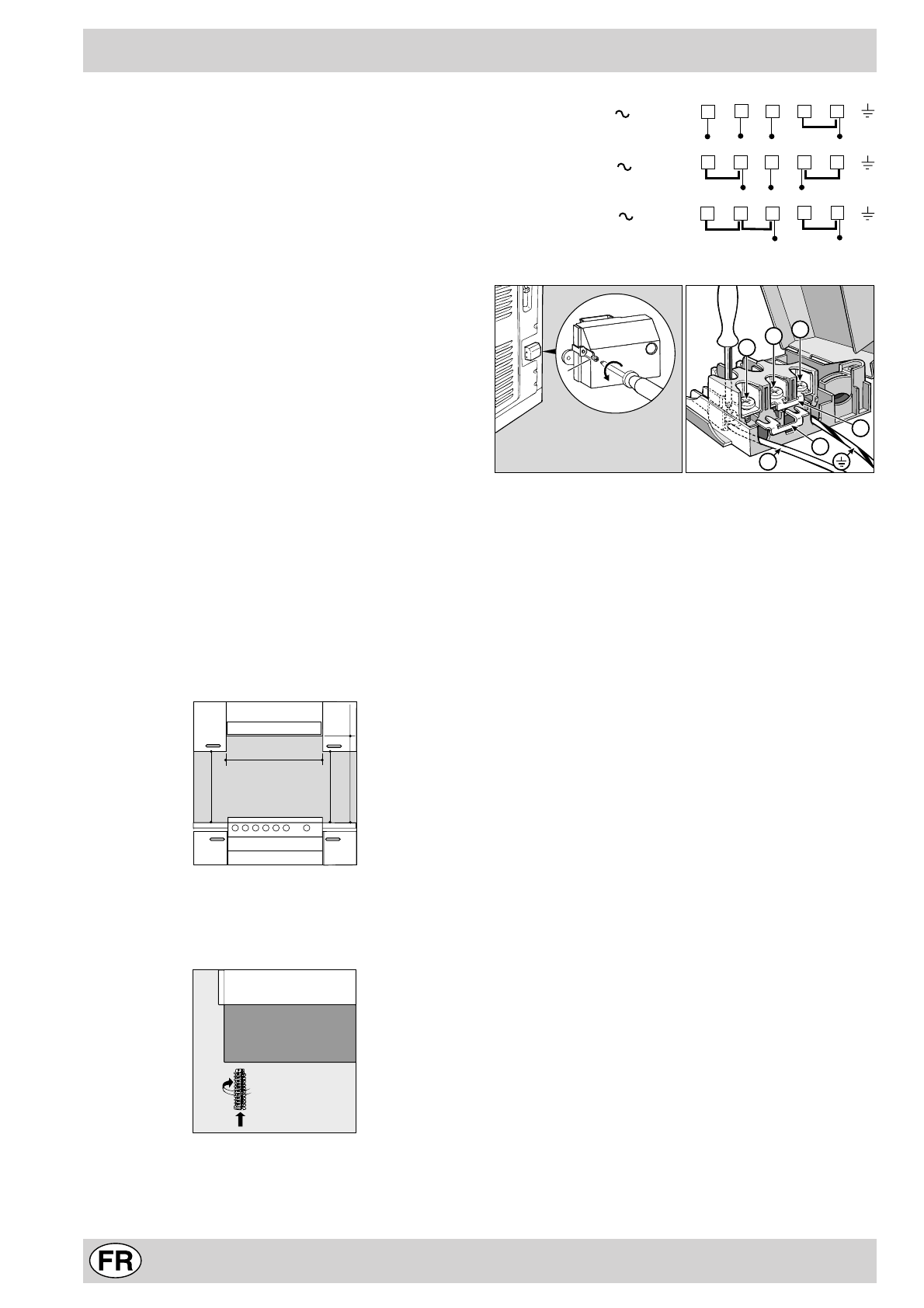

Montage cordon d’alimentation

Fig. A

Fig. B

Ouver ture du bornier :

•

Dévisser la vis  “V” (Fig. A).

•

tirer et ouvrir le couvercle du bor nier.

Pour l’installation du cordon procédez comme suit:

•

positionnez les barrettes de pontage  A - B en fonction
du type de raccordement que l’on veut obtenir en se
servant du schéma illustré figure B.

N o t e :   l e s   b a r r e t t e s   s o n t   p r é v u e s   e n   u s i n e   p o u r
raccordement à  230V monophasé (contacts 1-2-3
raccordés entre eux). Le pont 4-5 est situé dans la par tie
inférieure du bornier.

•

introduire les câbles (N e

6

) comme illustré par la

figure et serrer les vis correspondantes.

•

fixer les câbles restants sur les bor nes 1-2-3.

•

fixer le câble dans le serre-câble correspondant et
fermer le couvercle en le fixant à l’aide de la vis “V”.

Raccordement du câble d’alimentation à la ligne
Monter sur le câble une fiche nor malisée pour la charge
indiquée sur la plaquette des caractéristiques, en cas de
raccordement direct à la ligne il faut inter poser entre
l’appareil et la ligne un interrupteur omnipolaire avec une
distance d’ouver ture entre les contacts d’au moins 3 mm.
dimensionné à la charge et conforme aux normes (le fil
de terre, jaune-ver t, ne doit pas être interrompu par
l’interrupteur). Le câble d’alimentation doit être positionné
de manière à n’atteindre en aucun point une température
dépassant de 50°C la température ambiante.
Avant de procéder au raccordement, vérifiez si:

•

la valve réductrice et l’installation domestique peuvent
suppor ter la charge de l’appareil (voir plaquette des
caractéristiques);

•

l’installation d’alimentation dispose d’une mise à la terre
efficace conformément aux normes et aux dispositions
prévues par la loi;

•

la prise ou l’interrupteur omnipolaire sont facilement
accessibles après installation de l’appareil.

Installation

HOOD

420

Min.

min.

650

 mm. with hood

min.

700

 mm. without hood

mm.

600

Min.

mm.

420

Min.

mm.

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R

S N

R

N

400 3N

H05RR-F 5x2.5 CEI-UNEL 35363

400V 2N

H05RR-F 4x2.5 CEI-UNEL 35363

230V 1N

H07RN-F 3x4 CEI-UNEL 35364

V

1

2

3

N

A

B
