 Česky |

99

Bosch Power Tools

1 609 92A 1RW | (19.1.16)

Externí odsávání

Odsávací hadici  spojte s vysavačem (příslušenství). Přehled
přípojek na různé vysavače naleznete na konci tohoto návodu.

Elektronářadí lze připojit přímo do zásuvky víceúčelového vy-
savače Bosch s dálkovým spínáním. Ten se při zapnutí elek-
tronářadí automaticky nastartuje.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.

Provoz

Druhy provozu



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Nastavení hloubky řezu (viz obr. D)



Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrob-

kem by měla být viditelná necelá výška zubu.

Povolte upínací páčku

28

. Pro menší hloubku řezu odtáhněte

pilu od základové desky

11

, pro větší hloubku řezu zatlačte pi-

lu k základové desce

11

. Nastavte požadovaný rozměr na

stupnici hloubky řezu. Upínací páčku

28

 opět utáhněte.

Pokud byste nemohli po povolení upínací páčky

28

 úplně pře-

stavit hloubku řezu, vytáhněte upínací páčku

28

 od pily pryč a

natočte ji dolů. Upínací páčku

28

 opět uvolněte. Tento proces

opakujte, až je požadovaná hloubka řezu nastavitelná.

Pokud byste nemohli po utažení upínací páčky

28

 dostatečně

zafixovat hloubku řezu, vytáhněte upínací páčku

28

 od pily

pryč a natočte ji nahoru. Upínací páčku

28

 opět uvolněte. Ten-

to proces opakujte, až je hloubka řezu zafixovaná.

Nastavení šikmých úhlů

Uvolněte křídlový šroub

5

. Otočte pilu na bok. Požadovanou

míru nastavte na stupnici

4

. Křídlový šroub

5

 opět pevně utáh-

něte.

Upozornění:

U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu

29

.

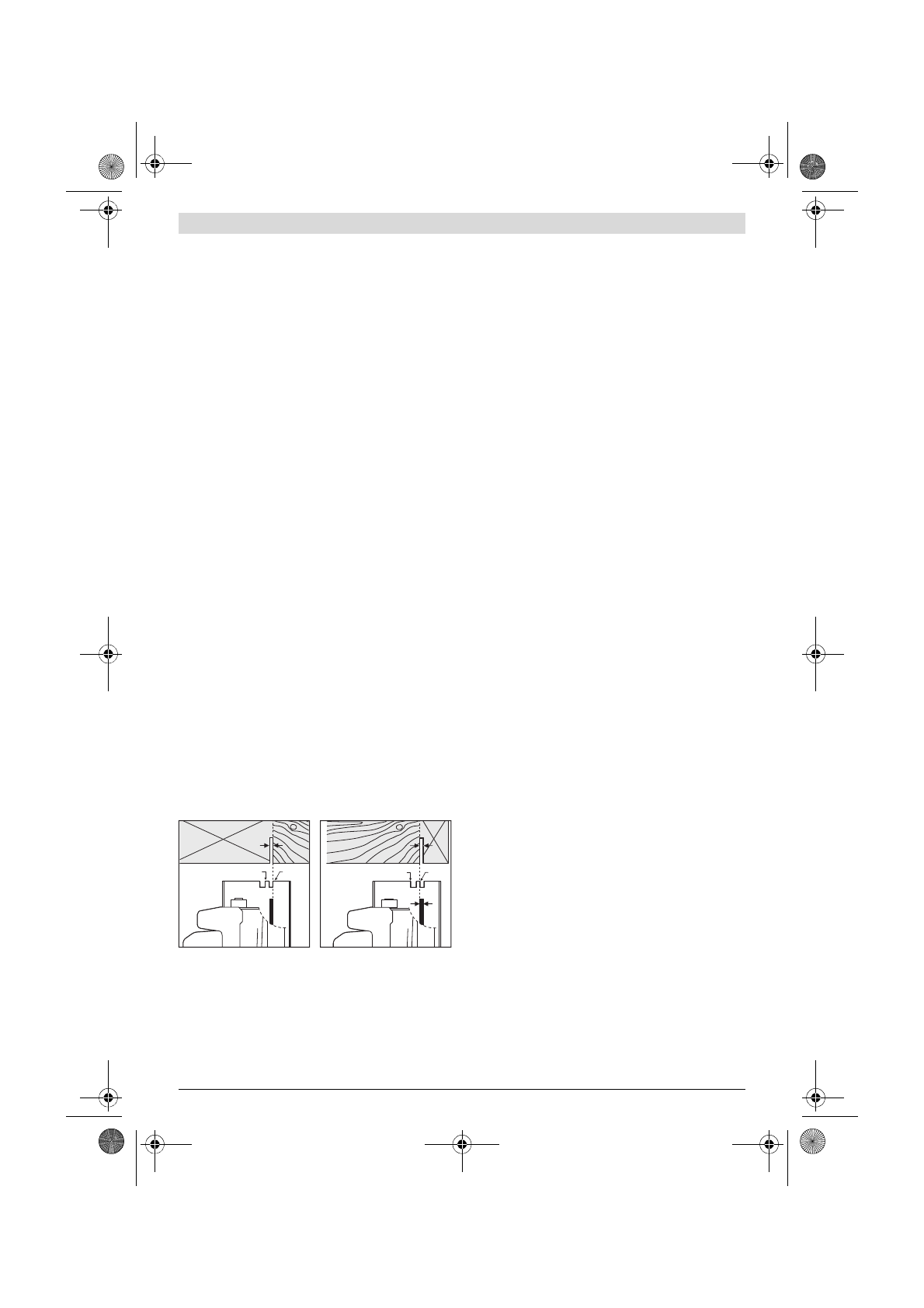

Označení řezu

Označení řezu 0 °

8

 ukazuje polohu pilového kotouče při pra-

voúhlém řezu. Označení řezu 45 °

7

 ukazuje polohu pilového

kotouče při řezu pod sklonem 45 °.

Pro rozměrově přesný řez nasaďte kotoučovou pilu na obro-
bek tak, jak je ukázáno na obrázku. Nejlépe proveďte jeden
zkušební řez.

Uvedení do provozu



Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.

Zapnutí – vypnutí
(3 601 FA9 00.)

Pro

uvedení do provozu

 stlačte

nejprve

 blokování zapnutí

2

a

následně

 stlačte spínač

1

 a podržte jej stlačený.

K

vypnutí

 elektronářadí spínač

1

 uvolněte.

Upozornění:

Z bezpečnostních důvodů nelze spínač

1

 zaare-

tovat, nýbrž musí zůstat během provozu neustále stlačený.

Zapnutí – vypnutí
(3 601 FA9 0K. / 3 601 FA9 0L.)

K

uvedení

 elektronářadí

do provozu

 stlačte spínač

1

 a podrž-

te jej stlačený.

K

aretaci

 stlačeného spínače

1

 stlačte aretační tlačítko

2

.

K

vypnutí

 elektronářadí spínač

1

 uvolněte popř. je-li aretač-

ním tlačítkem

2

 zaaretován, spínač

1

 krátce stlačte a potom

jej uvolněte.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej
používáte.

Pracovní pokyny



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Chraňte pilový kotouč před úderem a nárazem.

Elektronářadí veďte rovnoměrně a s lehkým posuvem ve smě-
ru řezu. Příliš silný posuv značně snižuje životnost nasazené-
ho nástroje a může poškodit elektronářadí.

Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru
zubů pilového kotouče. Používejte proto jen ostré a pro opra-
covávaný materiál vhodné pilové kotouče.

Řezání dřeva

Správná volba pilového kotouče se řídí podle druhu dřeva,
kvality dřeva a zda jsou požadovány podélné nebo příčné ře-
zy.

U podélných řezů do smrku vznikají dlouhé, spirálovité třísky.

Bukový a dubový prach je zvláště zdraví ohrožující, pracujte
proto pouze s odsáváním prachu.

Řezání s podélným dorazem (viz obr. E)

Podélný doraz

9

 umožňuje přesné řezy podél hrany obrobku,

případně řezání rozměrově stejných pruhů.

Uvolněte křídlový šroub

6

 a prostrčte stupnici podélného do-

razu

9

 skrz vedení v základové desce

11

. Nastavte požadova-

nou šířku řezu jako hodnotu stupnice na příslušném označení
řezu

8

 ev.

7

, viz odstavec „Označení řezu“. Křídlový šroub

6

opět pevně utáhněte.

Řezání s pomocným dorazem (viz obr. F)

Pro opracování velkých obrobků nebo řezání rovných okrajů
můžete na obrobek upevnit jako pomocný doraz prkno nebo
lištu a kotoučovou pilu vést základovou deskou podél pomoc-
ného dorazu.

0

45

0

45
