 Magyar |

111

Bosch Power Tools

1 609 92A 1RW | (19.1.16)

– Nyomja be és tartsa benyomva a

3

 tengely reteszelőgom-

bot.

– Húzza meg szorosra a

17

 imbuszkulccsal a



 forgásirány-

ban a

18

 befogó csavart. A meghúzási nyomaték előírt ér-

téke 6 – 9 Nm, ez kézi erővel végzett meghúzásnak plusz
további ¼ fordulatnak felel meg.

A pótfogantyú felszerelése (lásd a „B” ábrát)

Rögzítse a

24

 pótfogantyú tartót a

25

 rögzítőcsavarral a

14

védőbúrához.

Csavarozza rá szorosan a

23

 pótfogantyút a

24

 pótfogantyú

tartóra.

Por- és forgácselszívás



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által törté-
nő megérintése vagy belégzése allergikus reakciókhoz
és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha-
tásúak, főleg ha a faanyag kezeléséhez más anyagok is van-
nak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.
– A lehetőségek szerint használjon az anyagnak megfelelő

porelszívást.

– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú por-

védő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.



Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
sen össze por.

A porok könnyen meggyulladhatnak.

Az elszívó adapter felszerelése (lásd a „C” ábrát)

Dugja fel a

26

 elszívó-adaptert a

13

 forgácskivetőre, amíg az

be nem pattan a helyére. Kiegészítőleg biztosítsa a

26

 elszívó

adapert még a

27

 csavarral is.

A

26

 elszívó-adapterre fel lehet szerelni egy 35 mm átmérőjű

elszívó tömlőt.



Az elszívó-adaptert az arra csatlakoztatott külső porel-
szívás nélkül nem szabad felszerelni.

Ellenkező esetben

az elszívó csatorna eldugulhat.



Az elszívó-adapterhez nem szabad porzsákot csatla-
koztatni.

Ellenkező esetben az elszívó rendszer eldugul-

hat.

Az optimális elszívás biztosítására a

26

 elszívó-adaptert rend-

szeresen meg kell tisztítani.

Külső porelszívás

Csatlakoztassa a  elszívó tömlőt egy porszívóhoz (külön tarto-
zék). A különböző porszívókhoz való csatlakozók áttekintése
ezen Útmutató végén található.

Az elektromos kéziszerszámot közvetlenül hozzá lehet csatla-
koztatni egy távindító szerkezettel ellátott univerzális Bosch

porszívóhoz. Ez az elektromos kéziszerszám bekapcsolásakor
automatikusan elindul.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.

Üzemeltetés

Üzemmódok



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

A vágási mélység beállítása (lásd a „D” ábrát)



A vágási mélységet a munkadarab vastagságának meg-
felelően kell megválasztani.

A fűrészlapból a munkada-

rab alatt kevesebb mind egy teljes fogmagasságnyinak kell
kilátszania.

Oldja ki a

28

 szorító kart. Kisebb vágási mélységekhez húzza

el a fűrészt a

11

 alaplaptól, nagyobb vágási mélységekhez

nyomja el a fűrészt a

11

 alaplap felé. Állítsa be a vágási mély-

ségi skálán a kívánt méretet. Húzza meg ismét szorosra a

28

szorító kart.

Ha a

28

 szorító kar kioldása után a vágási mélységet nem sike-

rül teljesen beállítani, húzza el a

28

 szorítókart a fűrésztől és

hajtsa le. Engedje ismét el a

28

 szorító kart. Ismételje meg ezt

az eljárást, amíg el nem éri a kívánt vágási mélységet.

Ha a

28

 szorító kar meghúzása után a vágási mélységet nem

sikerül teljesen rögzíteni, húzza el a

28

 szorítókart a fűrésztől

és hajtsa le. Engedje ismét el a

28

 szorító kart. Ismételje meg

ezt az eljárást, amíg nem sikerül rögzíteni a kívánt vágási mély-
séget.

A sarkalószög beállítása

Oldja ki az

5

 szárnyascsavart. Forgassa el oldalra a fűrészt.

Állítsa be a

4

 vágási mélységi skálán a kívánt méretet. Húzza

meg ismét szorosra az

5

 szárnyascsavart.

Megjegyzés:

Sarokvágás esetén a vágási mélység kisebb,

mint a

29

 vágási mélység skálán kijelzett érték.

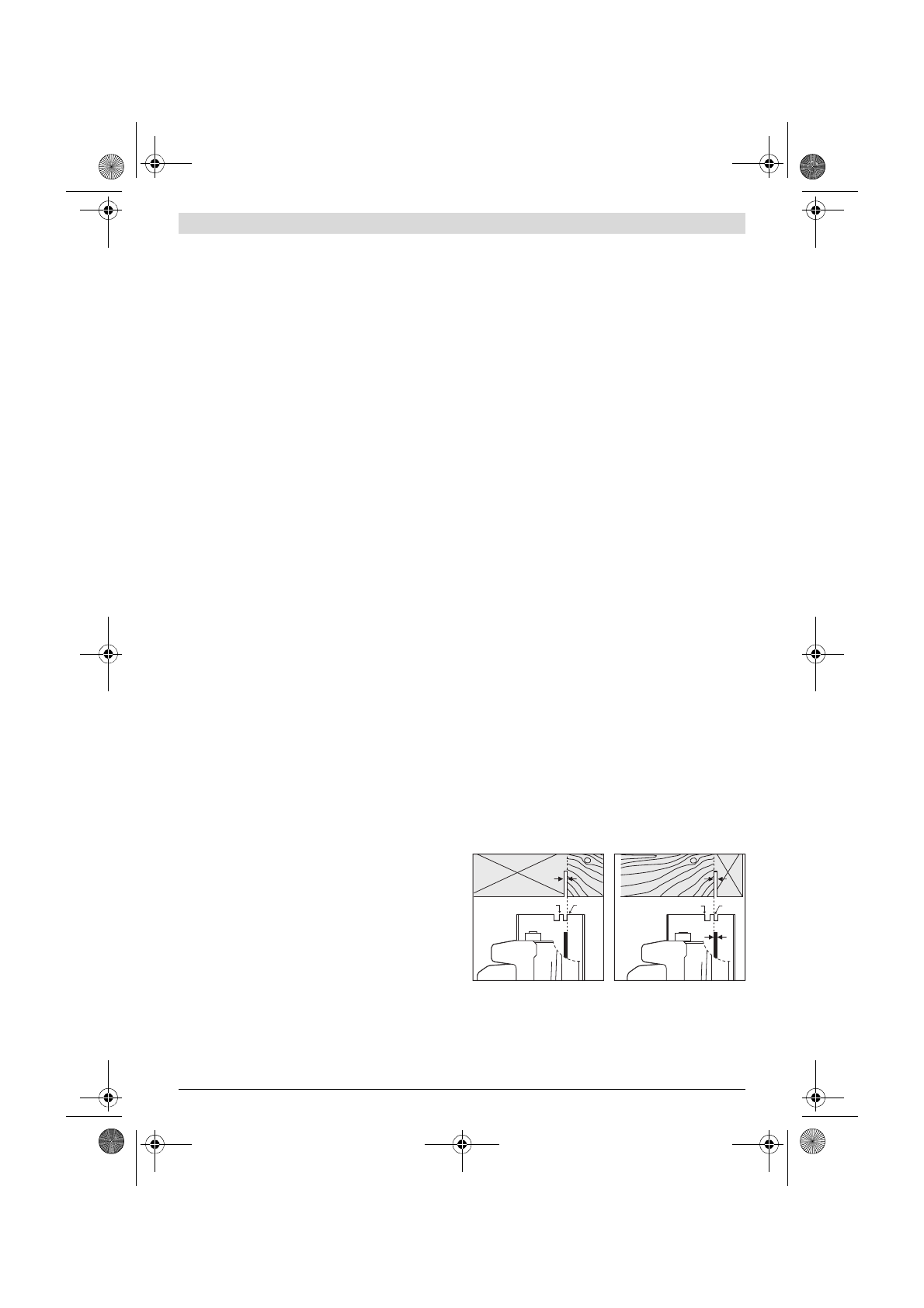

Vágási jelek

A 0 °

8

 vágási jel a fűrészlapnak a derékszögű vágások esetén

elfoglalt helyzetét helyzetét jelzi. A 45 °

7

 vágási jel a fűrész-

lapnak a 45 °-os vágások esetén elfoglalt helyzetét jelzi.

Pontos méretrevágáshoz az ábrán látható módon helyezze fel
a körfűrészt a munkadarabra. Hajtson végre legalább egy pró-
bavágást.

0

45

0

45
